湖畔小区网络设计与规划
摘要：随着时代的改变，网络科技发生着日新月异的变化，由于互联网技术的快速发展，使得世界上的各个行业都向着信息化、智能化的方向发展。现在很多的校园、企业、政府和小区住宅都已经实现了从传统的非信息化模式转向智能信息化。随着世界网络信息化的发展和普及，人们对网络的要求也越来越多、越来越高，光线网络通讯是现在带宽最高的网络通讯，通过光线将小区网络连接到互联网，小区用户能够享受超高速的网络，网络速率足够满足小区用户进行上网、娱乐和在线学习等服务要求。本课题要求设计和规划一个网络以满足湖畔小区用户的上网要求，首先根据湖畔小区的需求进行分析从而进行总体设计，之后通过总体设计将网络细节规划好，再根据需求设计网络拓扑图、选择交换机和路由器等。通过分析现状和需求，结合当前网络技术的发展水平和发展趋势，完成以光线技术为主的高速的、安全的、符合OSI的标准化网络。
关键字：小区网络；高速网络；安全网络；标准网络
Lakeside Community Network Planning Design and planning
Absrtact: With the change of the times, network technology is changing with each passing day. With the rapid development of Internet technology, all industries in the world are developing in the direction of informationization and intellectualization. Nowadays, many campuses, enterprises, governments and residential quarters have realized the transition from traditional non-informationization mode to intelligent informationization. With the development and popularization of network informationization in the world, people have more and more demands on the network. Optical network communication is the network communication with the highest bandwidth. By connecting the network of residential area to the Internet through light, the users of residential area can enjoy the super-high-speed network. The network speed is enough to meet the service requirements of the users of residential area such as Internet access, entertainment and online learning. This topic requires the design and planning of a network to meet the needs of lakeside community users. Firstly, the overall design is carried out based on the analysis of the needs of lakeside community. Then, the details of the network are planned through the overall design, and then the network topology diagram, switch and router are designed according to the needs. By analyzing the current situation and demand, combining with the current development level and trend of network technology, we can complete the high-speed, safe and OSI-compliant standardized network based on light technology.
Keyword：Cell Network; High Speed Network; Security Network;Standard Network
目录
一、 概述 2
（一）网络概述 2
（二）环境概述 3
二、 网络需求和分析 3
（一）需求分析 3
（二）技术分析 3
1、接入层技术 3
2、汇聚层和核心层技术 4
3、服务器技术 4
三、网络规划和设计 4
（一）网络拓扑图设计 4
（二）IP地址划分 5
1、设备IP地址划分 5
2、vrrp虚拟网管地址划分 6
3、小区IP地址划分 6
（三）网络部署 6
（四）选择设备 7
四、网络设备配置命令 8
（一）路由器与交换机配置 8
（二）用户端配置 14
（三）服务器配置 15
五、配置测试 20
（一）DHCP动态地址获取测试 20
（二）SSH远程登录测试 20
（三）连通性测试 21
（四）端口隔离测试 21
六、网络规划总结 22
参考文献 23
一、概述
（一）网络概述
随着网络信息技术的快速发展，社区网络建设逐渐成为了房地产开发商的主要任务。随着互联网信息和服务的不断提高，用户对网络的需求不断增加，解决小区网络问题成为了开发商建造小区重要问题之一。同时，随着时代的改变，互联网的引入也可以为开发商带来新的市场和更多的利润。与之并行的计算机技术、通信技术、控制技术、多媒体技术等技术的发展，也促使小区网络系统在不断地改进。
（二）环境概述
湖畔小区现在共有5栋大楼，每栋大楼可以居住40户用户，一栋楼有20层，每层楼可以居住2户住户。由于网络的便捷性，开发商决定在湖畔小区内搭建一个局域网，然后将局域网连接至互联网，使用户可以通过局域网进行网上购物、视屏通信和视屏点播等服务。同时，开发商考虑到将来湖畔小区可能会扩建，以及出于经济性的考虑，所以希望将来的新网络能够在现在的网络基础上进行扩建，以满足小区和新网络的扩建，这样可以减少很大一部分开支。
二、网络需求和分析
（一）需求分析

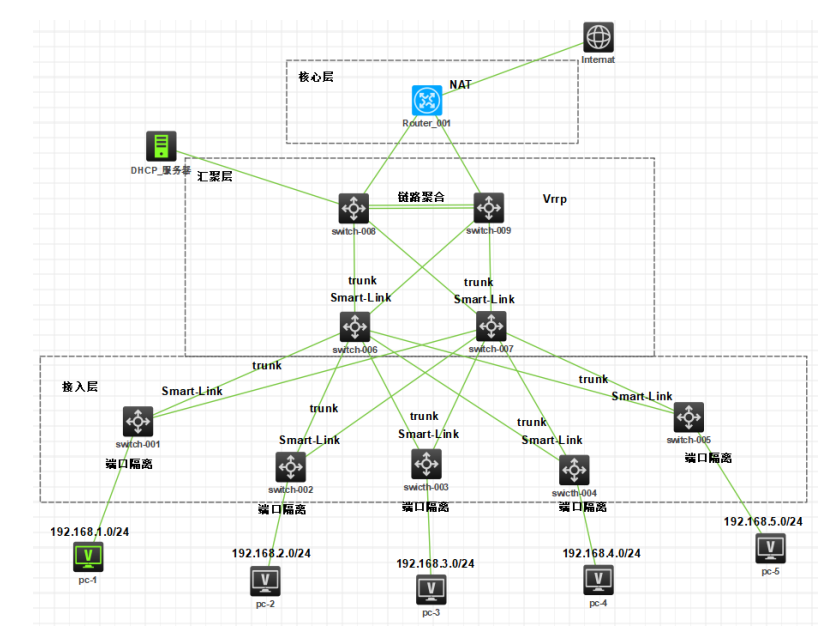

要求每栋楼网络划分为一个子网，并保证每个子网内有充足的IP地址供给用户使用。整个网络设计结构分为三层，从下至上分别为接入层、汇聚层和核心层。
核心层网络设备采用万兆交换机和多功能路由器，设备要求可以提供智能的业务和调度管理机制，并且支持业务模块化的松耦合，能够实现路由交换和控制。
汇聚层网络设备采用万兆交换机，要求设备能够提供超大的交换容量，高密10GE/40GE线速转发端口，支持双可插拔电源，具有丰富的三层路由与交换功能，最终实现数据的快速交换。
接入层网络设备要求交换机能够提供丰富的接口，支持各种链路备份技术和设备备份技术。保证设备在整个网络能够通过配置各种备份技术以要满足网络的安全性、可靠性、标准性和可扩展性的要求，保证用户无论在何时使用网络都是连通的。
（二）技术分析
1、接入层技术
接入层的作用主要是提供大量丰富的接口将用户接入网络，所以在接入层用到的技术有Smart_Link、802.1x、trunk和ssh技术。Smart_Link技术可以消除网络中的环路同时可以达到链路亚秒级的切换，802.1x技术的作用是对用户进行认证，从而保证用户的合法性，trunk技术允许不同vlan的流量通过链路，而ssh技术可以方便网络管理员随时随地通过客服端管理网络中的每个设备。
2、汇聚层和核心层技术
在这两层主要作用是实现数据的快速交换和通过复杂的策略对数据进行过滤与控制，所以在这里我用到了ospf路由技术、VRRP、链路聚合、三层路由技术和acl技术。Ospf和三层路由技术可以实现数据的快速交换和路由的最优选路。链路聚合技术可以提高链路带宽和链路可靠性的作用。VRRP通过配置Master 路由器和Backup 路由器的故障切换，实现网络中主机无故障的与外部网络进行通信。配置Acl可以对网络的数据信息进行允许和拒绝控制，保证网络的安全性。
3、服务器技术
在服务器上安装DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），DHCP是一种集中管理和自动分配 IP网络地址的通信协议，它能够集中的管理和分配IP地址，使网络环境中的主机动态获得IP地址、Gateway地址、DNS服务器地址等信息，从而减少网络管理员对网络的管理和配置。
参考文献
[1]新华三大学.路由交换技术详解与实践.第一卷上册[M].北京：清华大学出版社，2017
[2]新华三大学.路由交换技术详解与实践.第一卷下册[M].北京：清华大学出版社，2017
[3]新华三技术有限公司.构建H3C高性能园区网络V2.0[M]. 北京：清华大学出版社，2017.7
[4]杭州华三通信技术有限公司.H3C大规模网络路由技术V7.0[M].北京：清华大学出版社，2017.10
[5]杜思深.综合布线[M].北京：清华大学出版社,2017.9
