八路抢答器的设计 1 引言
目前数字电子技术已经广泛地应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高，功能高，而且容易实现测量的自动化和智能化。随着集成技术的发展，尤其是中，大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，通过对数字电路的设计，熟练掌握设计的方法、步骤。
本课题设计了一种采用数字电路制作的多功能数字抢答器，它主要采用了74系列的常用集成电路，它除了具有基本的抢答功能之外，还具有定时报警的功能，和数显的功能，当抢答开始后，系统会自动倒计时，并且时间是可以预设的，期间有人抢答的话系统会停止计时，如果期间没人抢答，系统会有短暂的报警，提示抢答结束。
抢答器一般是在单位团体的专业知识竞赛中使用，其主要功能大体可分为两种：
1、单一抢答功能抢答器，在竞赛中只起到抢答作用，可向主持和观众展示抢答成功的组别。
2、抢答、记分功能抢答器，在竞赛过程中有抢答功能，又可给竞赛选手加分和显示分数的抢答器。记分抢答器根据其配置又可分为：a、手翻牌记分抢答器：具备抢答功能，每个竞赛选手面前放置一个手翻记分器。b、电子记分抢答器：具备抢答功能，每个竞赛选手面前放置一个LED高亮度数码管，电子记分屏，所有加分功能统一由一个记分控制台控制加减分数，属于高档抢答器，常在大型企事业单位和电视台的智力竞赛活动中使用。
在现在科技进步的世界里,无论工厂、学校和电视台所举办的节目都可能会有各种智力竞赛,当遇到抢答环节时,如果要求主持人自己去用肉眼观察那一个选手抢答的速度最快无疑会对比赛结果造成很大的影响,使比赛失去了公平和公正性,这时候我们想到了抢答记分器是必要设备。我中学参加过各种竞赛,我们经常遇到有抢答的环节，由于条件有限多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。所设计的抢答器通常由数码显示、灯光、音响等多种手段指示出第一抢答者。为了使这种不为了使这种不公平不发生，只有靠电子产品的高准确性来保障抢答的公平性。

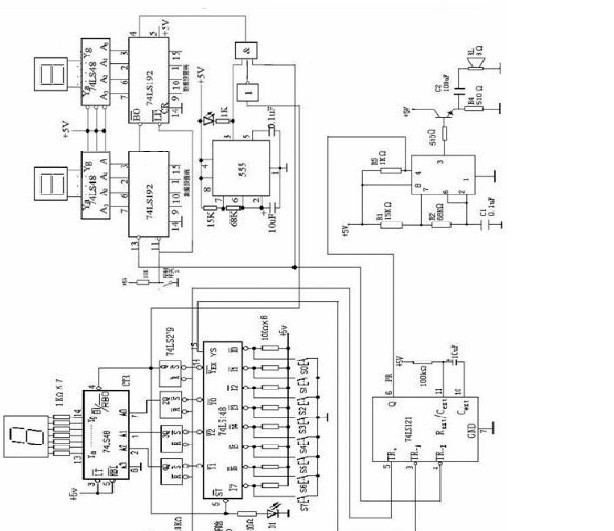

摘 要：八路抢答器由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。经过布线、焊接、调试等工作后数字抢答器成形。
关键字：抢答电路 定时电路 报警电路 时序控制
Summary：The figure vies for the answering device by the subject circuit and expands the circuit to make up. Have priority in code circuit, latch, decipher circuit and export the input signal of the entrant team on the display; starting the warning circuit with the control circuit and host's switch, two the above-mentioned parts make up the subject circuit. Through timing circuit and decipher second signal function while outputs and realizes counting on the displaying that pulse produce circuit, form and expand the circuit. Through connect up, weld, debug figure vie for answering device take shape after the work.
Key word： vie for answering; circuit; Timing circuit; warning circuit; sequence controlling 目录
1 引言 15
2 设计任务与要求 16
3 设计方案论证 16
4 单元电路 19
5 实验调试 31
参考文献
（1）康华光,寿彬编. 电子技术基础数字部分（第四版）．北京:高等教育出版社．2005．
（2）康华光,寿彬编. 电子技术基础模拟部分（第四版）．北京:高等教育出版社．2005．
（3）谢自美编. 电子线路设计·实验·测试 (第二版)．上海：电子工业出版社．2001．
（4）陈大钦编. 电子技术基础实验(第二版)．湖北:机械工业出版社．2001．
（5）安玉景,李雪莹编. 电子技术基础实验．人民邮电出版社．2002．
（6）邹其洪,黄智伟,高嵩,等编. 电工电子实验与计算机仿真．电子工业出版社．2005．
（7）沈任元,吴勇编. 数字电子技术基础．北京:机械工业出版社．2000．
（8）沈任元,吴勇编. 模拟电子技术基础．北京:机械工业出版社．2000．
