数字抢答器设计 摘要：本课题设计了一种8路数字抢答器，它的电路由主体电路和扩展电路两部分组成。通过优先编码电路、锁存器、译码电路将抢答选手的编号由显示器输出并锁存，利用定时电路实现定时功能。
关键词：抢答器；时序电路；报警
1 引言
数字抢答器的电路有各种各样的，有的很简单，也有比较复杂的,比如用发光二极管或用双向晶闸管控制的灯泡指示抢答组别的电路可以做的很简单，如果用数字显示抢答组别，电路会相对复杂一些.现在的抢答器形式又有了新的变化，比如用单片机控制的,还有八路数显，有的还有时间的控制和成绩计分显示等。这里介绍的就是用数字显示抢答器组别的抢答器。

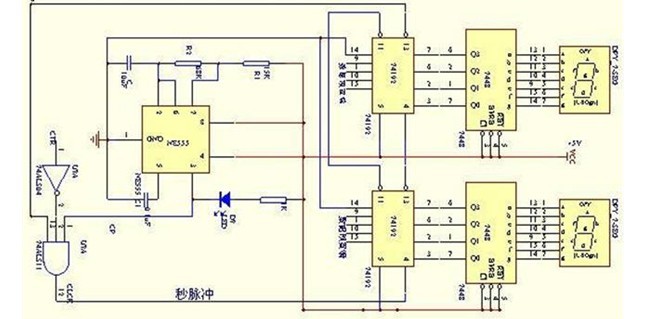

数字抢答器就是利用数字电子技术实现的。主要为了实现抢答、定时、报警功能。其电路由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
本课题是基于对数字电路的掌握，完成数字抢答器的设计，需要实现以下功能：
抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。 毕业设计说明书目录
1 引言 15
2 方案论证 16
2.1方案一：采用数字电路 16
2.2方案二：采用CD40147 16
3 各电路设计 18
3.1系统电路设计和论证 18
3.1.1 方案一 18
3.1.2 方案二 18
3.2 单元电路设计 19
3.2.1方案一 19
3.2.2 方案二 22
4系统的调试 26
参考文献
[1] 康华光.《电子技术基础.数字部分（第四版）》.高等教育出版社,1988.
[2] 齐向东.多功能数字显示抢答器.黄石高等专科学院学报.2000.
[3] 康华光.电子技术基础（模拟部分）.高等教育出版社.1999.
[4] 康华光.电子技术基础（数字部分）.高等教育出版社.2004.
[5] 谢自美.电子线路设计.实验.测试（第三版）.华中科技大学出版社.2005.
[6] 高书莉.《数字系统设计—数字电路课程设计指南》.北京邮电学院出版社.2006.
[7] 毕满清.《电子技术实验与课程设计》.机械工业出版社.2007
[8] 陈汝全.《电子技术常用器件应用手册》.机械工业出版社.2001.
[9] 高海生.《最新电子元气件应用手册》.科学技术出版社.2005.
[10] 王毓银.《数字电路逻辑设计》.高等教育出版社.2006.
