基于单片机的数字移相器的设计 摘 要： 介绍基于单片机实现两路频信号间数字移相，并利用锁相环和定时/计数器8253改变两路信号频率的方法。
关键词：移相；单片机；锁相环；地址计数器
1 引言
两个同频信号之间的移相，是电子行业继电保护领域中模拟、分析事故的一个重要手段。实现移相方式大致可分为模拟和数字两大类。模拟移相器是直接对模拟信号进行移相，如阻容移相，变压器移相等，但早期采用这种方式制造的移相器有许多不足之处，如：输出波形受输入波形的影响，移相操作不方便，移相角度随所接负载和时间等因素的影响而产生漂移等。而数字移相器主要分2类：第一类是运用直接数字式频率合成技术DDS，另一类是利用单片机计数延时的方法实现。其中使用DDS的移相器的实现精度大多依照"360°／2°"的方式实现，即其能够实现180°，90°，45°，22．5°，11．25°等精度，其实现电路较为复杂；而第二类利用单片机基础实现的数字移相可以实现较高精度的移相。本文介绍的基于单片机的数字移相方法，借以说明实现移相的原理。 毕业设计说明书目录
1 引言………………………………………………………………………………
2 方案设计及论证…………………………………………………………………
2．1 数字移相形式方案的选择…………………………………………………..
2．2 键盘方案的选择……………………………………………………………..
3 系统框图及工作原理……………………………………………………………
4 系统分立模块设计及工作原理…………………………………………………
4．1 相位差产生电路……………………………………………………………..
4．2 频率调整电路………………………………………………………………..

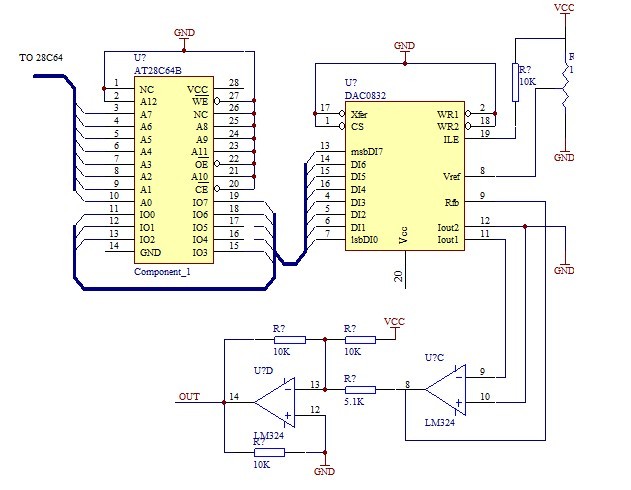

4．3 存储器与模数转换电路……………………………………………………..
4．4 键盘与显示电路……………………………………………………………..
5 芯片介绍…………………………………………………………………………
5．1 介绍AT89C52单片机……………………………………………………….
5．2 8253可编程定时/计数器…………………………………………………...
5．3 CD4046锁相环……………………………………………………………...
5．4 四位可预置计数器74LS161………………………………………………..
5．5 28C64存储器………………………………………………………………..
5．6 D/A0832模数转换…………………………………………………………..
5．7 555定时器…………………………………………………………………...
6 软件设计…………………………………………………………………………..
7参考文献…………………………………………………………………………...
8附录………………………………………………………………………………..
9毕业设计总结…………………………………………………………………......
参考文献
1李叶紫，胡辉， MCS-51单片机应用教程．北京：清华大学出版社，2004
2李珍，付植桐，单片机原理与应用技术．北京：清华大学出版社，2003
3徐爱钧，智能化测量控制仪表原理与设计．北京：北京航空航天大学出版社2004
4翁桂荣 邹丽新，单片微型计算机接口技术．苏州大学出版社，2007
5 李全利，单片机原理及应用技术、高等教育出版社，2006
6马忠梅，张凯，单片机的C语言应用程序设计、北京航空航天大学出版社2004
