矿用回柱绞车设计

   矿用回柱绞车设计     摘要
绞车是由电动机、减速器、行星滚筒及刹车装置等几个部分组成的。本说明书是有关
绞车的电动机及减速器的相关设计。考虑到该机器需要在有瓦斯及煤尘爆炸危险的矿井中
使用,且矿井中的巷道窄小等相关原因,所以,电动机采用隔爆型的,减速器采用输出轴和
输入轴在同一侧的设计方案,以节省空间。而减速器是由齿轮,轴,轴承,箱体,箱盖等构成
的。就减速器的设计而言,关键是做好齿轮，轴和轴承等零件的设计。齿轮的设计又决定
着电动机轴与减速器的输出轴的距离(即中心距),因为采用的是动力机与工作机在减速器
的同一侧的设计方案,并且考虑到电动机的直径和滚筒的直径的影响,所以,加大中心距,
在齿轮传动机构中,增加一个惰轮和一个惰轮轴,以达到设计的要求。
关键字减速器；齿轮；惰轮；惰轮轴      目录
1 绪论............................................................................................................................................ 6
1.1 我国矿用绞车的发展.......................................................................................................... 6
1.2 国内外发展水平对比.......................................................................................................... 6
1.2.1 品种............................................................................................................................... 6
1.2.2 型式............................................................................................................................... 6
1.2.3 结构............................................................................................................................... 6
1.2.4 产品性能....................................................................................................................... 7
1.2.5 三化水平....................................................................................................................... 7
1.3 发展趋势.............................................................................................................................. 7
2 传动方案的设计选择................................................................................................................. 9
3 电动机的选择........................................................................................................................... 10
3.1 选择电动机的类型和结构型式........................................................................................ 10
3.2 电动机功率的选择............................................................................................................ 10
3.3 电动机转速的选择............................................................................................................ 10
3.4 传动装置的总传动比及其分配.........................................................................................11
3.5 计算传动装置的运动和动力参数.....................................................................................11
4 传动零件设计........................................................................................................................... 13
4.1 高速级齿轮传动设计........................................................................................................ 13
4.1.1 齿面接触疲劳强度计算............................................................................................. 13
4.1.2 确定传动主要尺寸...................................................................................................... 15
4.2 低速级齿轮传动设计......................................................................................................... 16
4.2.1 齿面接触疲劳强度计算............................................................................................. 16
4.2.2 确定传动主要尺寸..................................................................................................... 18
5 轴的结构设计........................................................................................................................... 20
5.1 轴结构的选择.................................................................................................................... 20

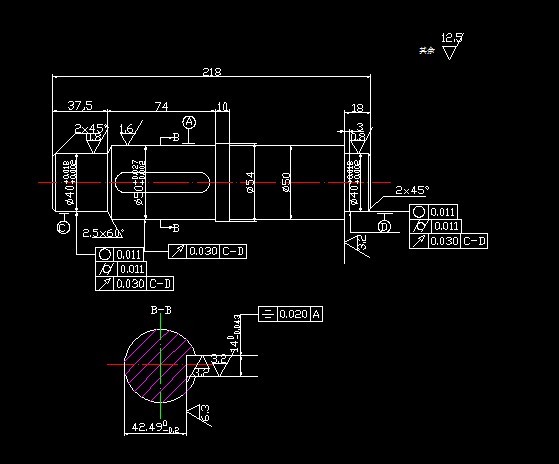

5.2 轴的结构设计（中间轴）................................................................................................ 20
5.2.1 选择轴的材料............................................................................................................. 20
5.2.2 轴的初步估算............................................................................................................. 20
5.2.3 各轴段直径的确定..................................................................................................... 20
5.2.4 各轴段轴向长度的确定............................................................................................. 21
5.2.5 按许用弯曲应力校核轴............................................................................................. 21
5.2.6 惰轮轴和惰轮的设计................................................................................................. 23
5.3 滚动轴承的校核................................................................................................................ 24
6 键的选用.................................................................................................................................. 26
徐州工程学院毕业设计(论文)
5
6.1 键的选择............................................................................................................................ 26
6.2 键的校核............................................................................................................................ 26
6.2.1 电动机轴与齿轮1 的键联接选用计算..................................................................... 26
6.2.2 中间轴与齿轮2 的键联接选用计算......................................................................... 26
6.2.3 中间轴与齿轮3 的键联接选用计算......................................................................... 26
6.2.4 惰轮轴和惰轮的键联接选用计算............................................................................. 27
结论.............................................................................................................................................. 28
致谢.............................................................................................................................................. 29
参考文
