DT75-5绞车的设计.
摘要
针对DT75-5绞车的具体的结构和工作时的具体要求，对其进行整体的设计。包括对电动机的选择，减速器的选用，卷筒的设计和校核以及主轴的设计和校核，其它一些零件的选用和设计和对绞车的各部位的润滑。在设计过程中查阅了相关的一些资料，发现现在所做的设计是一个传统的但又是非常有实际意义的设计。文中主要阐述了绞车的发展和具体对绞车的设计和部件的选用过程。

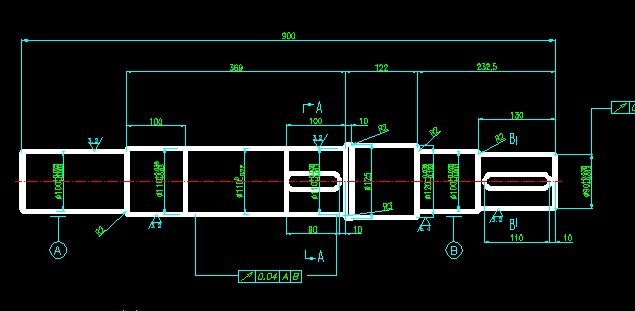

主轴的设计主要针对其在绞车上受力，通过选择材料到初步确定尺寸，再进行受力分析，最后进行校核强度等一系列的步骤来设计出符合要求的轴。
卷筒的设计主要通过设计的要求，对卷筒的材料，卷筒的直径，卷筒的壁厚等一系列问题进行综合的设计。并对设计的卷筒进行整体的强度校核。
由于本人时间和知识面的有限，所以设计的绞车不可能很全面。文中错误难免，望老师给于指正。
关键词 绞车；主轴；卷筒；减速器
