浙江财经学院东方学院迁建工程空调系统设计
摘要：本文写是浙江财经学院东方学院行政楼顶层空调改造工程的设计 ,该项目层高为3m,空调总面积为740.05m2。该项目是空调改造工程，客户要求采用VRV多联机形式的中央空调。
本设计是浙江财经学院东方学院行政楼顶层空调改造工程的初步方案，由于该项目来源于政府采购，而政府采购要求空调的性价比较高，所以该设计采用了中央空调中性价比较高的国内品牌美的MDV4+系列。本文作者从设计要求、房间负荷计算以及机器选型等方面介绍了设计过程。
关键词：VRV; MDV4+；负荷计算；机器选型
引 言
现在全球气候变暖现象越来越严重，出现的极端天气也越来越频繁，人们对空调的要求也越来越高了，现今空调已经是生活中不可缺少的一部分。人们对空调的要求也越来高了，从体积庞大的风柜，到安装要求高的水机，直到现在的多功能VRV,空调的单独操作性越来越强。
多联式VRV机组比传统的水式冷凝机组初投资要更高一些,但是在设计上VRV机组更简单，且全年运行维护要低于水式冷凝机组，又无须专职空调机房维护人员，其维护保养费用约为水冷式的一半费用，是目前空调设备产品中保养最简单的机种。
在办公楼、学校、大型住宅、会所等这些场所，已有基本采用了VRV形式的中央空调了。因为它的设计、安装都更简单，在使用过程中出故障率更小。即使出故障也更容易检修。VRV中美的品牌的MDV4+更是采用R410a环保型冷媒，完全符合国家的制冷剂要求。
美的的MDV4是国产中央空调的代表系列之一，也是多联机系列里销售较好的中央空调之一。它能满足绝大多数使用空调的需求，所以它具有普遍有，既有小空调的效果，又做到了美观大方。
第一章 系统介绍
VRV空调系统全称是Varied Refrigerant Volume，简称VRV，是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。一台室外机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。
§1.1 系统组成
MDV4+系统由空调室外机、多种类型的室内机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器组成，系统原理图如下:

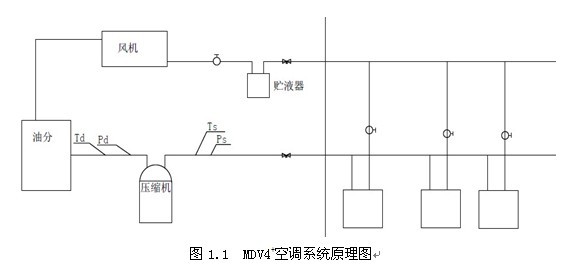

图1.1 MDV4+空调系统原理图
§1.2 工作原理
一个典型的MDV4+系统其制冷系统（以单冷系统为例）：
1、压缩机 2、室外风扇 3、贮液器 4、室内机 5、室外热交换器 6、电子膨胀阀 7、室内机电子膨胀 8、油液分离器 9、室外机液侧阀 10、室外机气侧阀 Pd、Td：排气压力、排气温度 Ps、Ts：吸气压力、吸气温度
经过室外机电子膨胀阀和贮液器，再经过冷媒液侧管到各室内机。液侧管中流动的冷媒为中温中压的冷媒，冷媒的节流主要在各室内机中完成。各室内机成并联形式，蒸发器的冷媒通过气侧管回到室外机。
它与传统的一拖多空调不同之处在于冷媒的节流过程在室内机内完成，这样由于液侧连接管道中流动的冷媒为压力和温度较高的冷媒，而传统一拖多空调器液侧管道中流动的冷媒为节流后的低温低压冷媒，两者相比，前者冷量损失变小，而且液侧管可以起到过冷管的作用。故MDV4+系统其冷媒配管可以作到很长，最长达175米，这是普通一拖多空调器无法比拟的。
目 录
摘要： 1
关键词： 1
引 言 3
第一章 系统介绍 4
§1.1 系统组成 4
§1.2 工作原理 4
第二章 浙江财经学院东方学院行政楼空调设计 6
§2.1 浙江财经学院东方学院行政楼顶层空调改造工程概况 6
§2.2 招标文件要求 6
§2.2.1 温度参数 6
§2.2.2 室内设计参数 6
§2.2.3 室内机形式要求 7
§2.3 设计 7
§2.3.1 设计规范及标准 7
§2.3.2 鸿业软件的数据设定 8
§2.4 负荷计算 8
§2.5 空调设备选型 10
§2.6 管路的布置和管径的确定 12
§2.6.1 凝结水设计 12
§2.6.2 制冷管路设计 12
总 结 14
致 谢 15
参考文献 16
附件清单 17
参考文献
[1] 采暖通风与空气调节设计规范（GBJ50019－2003） 北京：中国计划出版社. 2004
[2] 赵荣义等. 简明空调设计手册. 北京：中国建筑工业出版社. 1998
[3] 全国民用建筑工程设计技术措施.暖通空调•动力 北京：中国建筑标准设计研究所.2003
[4] 宋孝春. 民用建筑制冷空调设计资料集. 北京：中国建筑工业出版社. 2003
[5]张萍.中央空调设计实训教程.北京:中国商业出版社，2002
[6]徐勇.通风与空气调节工程.北京:机械工业出版社，2007
[7] 美的中型中央空调技术手册（R410A冷媒）CZ-10-01A，2010
[8]《建筑设计防火规范》 (GB50016-2006)
[9]《公共建筑节能设计标准》 (GB50189-2005)
[10]《通风与空调工程施工质量验收规范》 (GB50243－2002)
