某学院行政楼空调设计
该工程是VRV改造工程，原工程安装的是水机，由于安装的水系统出现了漏水问题，多次维修也没有解决问题，并且夏天制冷效果不好，不能达到设计温度，所以客户决定对空调进行改造。顶楼领导办公室切断水机的冷量供给，并拆除水机的室内部分，采用VRV多联式中央空调替换。由于采用VRV多联式中央空调，故对湿度不做控制，且由于客户要求，无需安装新风系统，故本设计不涉及到新风的计算和设计。
说明：考虑该楼层用于办公，空调的运行时间主要取8—20时间，所以计算负荷时本设计取的时取8—20时。负荷计算采用业界权威软件鸿业负荷计算软件计算
§2.2 招标文件要求
§2.2.1 温度参数
室外气象参数：夏季空调计算温度：35.7℃（DB），冬季空调计算温度-4℃（DB）；
空调计算日平均温度：31.5℃（DB），最低日平均温度：6℃（DB）； 室内设计参数：夏季室内温度25℃，冬季室内温度：20℃
§2.2.2 室内设计参数
表2.1 设计参数
房间名称 夏 季 冬 季 照明指标 人数 设备
温度 温度
℃ ℃ W 个 W
主任办公室1 25 20 300 2 1000
主任办公室2 25 20 300 2 1000
主任办公室3 25 20 300 2 1000
主任办公室4 25 20 300 2 1000
主任办公室5 25 20 300 2 1000
主任办公室6 25 20 300 2 1000
主任办公室7 25 20 300 2 1000
主任办公室8 25 20 300 2 1000
主任办公室9 25 20 300 2 1000
院领导办公室1 25 20 600 1 800
休息1 25 20 250 1 250
院领导办公室2 25 20 600 1 800
休息2 25 20 250 1 250
院领导办公室3 25 20 600 1 800
休息3 25 20 250 1 250
院领导办公室4 25 20 600 1 800
休息4 25 20 250 1 250
院领导办公室5 25 20 600 1 800
休息5 25 20 250 1 250
院领导办公室6 25 20 600 1 800
休息6 25 20 250 1 250
院领导办公室7 25 20 600 1 800
休息7 25 20 250 1 250
§2.2.3 室内机形式要求
所有办公室采用四面出风形式，休息室采用侧送风形式。
§2.3 设计
该中央空调系统由两个部分组成：一、利用设计、计算得出每个房间的需要的冷量，再选出美的MDV4+中对应的或略大点制冷量的机器。二、通过室内机的确定，根据室内机的制冷量和空调的共同使用率来确定室外机的选型。
说明： 首先满足招标文件的设计要求，上面“§2.2招标文件要求”中出现过的数据，在下面就不重复了，采用“§2.2招标文件要求”中的数据。
§2.3.1 设计规范及标准
1）采暖通风与空气调节设计规范(GBJ50019-2003)
2）房屋建筑制图统一标准（GB/T50001－2001）
3）采暖通风与空气调节制图标准（GBJ50114-2001）
4）公共建筑节能设计标准GB50189-2005
5）建筑设计防火规范GB50016-2006
7）高层民用建筑设计防火规范GB50045-95(2005年版)
8）通风与空调工程施工验收规范GB50243-2002
§2.3.2 鸿业软件的数据设定
（1）室外气象参数

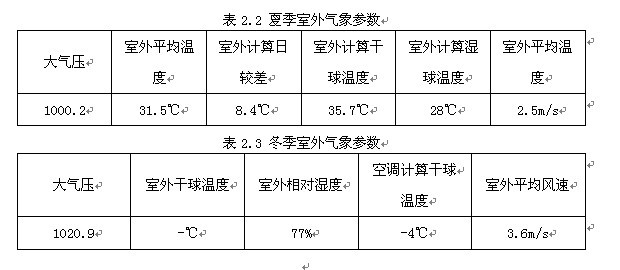

表2.2 夏季室外气象参数
大气压 室外平均温度 室外计算日较差 室外计算干球温度 室外计算湿球温度 室外平均温度
1000.2 31.5℃ 8.4℃ 35.7℃ 28℃ 2.5m/s
表2.3 冬季室外气象参数
大气压 室外干球温度 室外相对湿度 空调计算干球
温度 室外平均风速
1020.9 -℃ 77% -4℃ 3.6m/s
（2）建筑结构
1.外墙：
表2.3 外墙
材质名称 厚度（mm） 导热修正系数
外粉刷 20 1
砖墙 240 1
内粉刷 20 1
2 .窗户选用双层透明中空玻璃6mm： k=3.342W/M2*K，挂白色活动百叶帘
§2.4 负荷计算
下面是通过鸿业计算得出的计算数据，见下表：
表2.4 总冷负荷
序号 房间 面积（m2) 总冷负荷/(W)
1 主任办公室1 25.48 2351.9
2 主任办公室2 25.48 2351.9
3 主任办公室3 25.48 2351.9
4 主任办公室4 25.48 2351.9
5 主任办公室5 25.48 2351.9
6 主任办公室6 25.48 2351.9
7 主任办公室7 25.48 2351.9
8 主任办公室8 25.48 2351.9
9 主任办公室9 25.48 2351.9
10 院领导办公室1 54.71 5466.26
11 休息1 20.34 1371.31
12 院领导办公室2 51.92 2968.06
13 休息2 20.34 1471.71
14 院领导办公室3 52.11 3179.41
15 休息3 20.34 1471.71
16 院领导办公室4 52.11 3179.41
17 休息4 20.34 1471.71
18 院领导办公室5 52.11 3179.41
19 休息5 20.34 1471.71
20 院领导办公室6 52.11 3179.41
21 休息6 20.34 1471.71
22 院领导办公室7 53.28 7364.74
23 休息7 20.34 1471.71
总计 740.05 59885.37
