单轨车空调控制系统的设计.
摘要
PLC 控制系统的设计中,虽然接线工作占的比重较小,大部分工作还是PLC 的编程设计工作,但它是编程设计的基础,只要接线正确后,才能顺利地进行编程设计工作。而保证接线工作的正确性,就必须对PLC 内部的输入输出电路有一个比较清楚的了解。
我们知道,PLC 数字输入模块为了防止外界线路产生的干扰(如尖峰电压,干扰噪声等)引起PLC 的非正常工作甚至是元器件的损坏,一般在PLC 的输入侧都采用光耦,来切断PLC 内部线路和外部线路电气上的联系,保证PLC 的正常工作。并且在输入线路中都设有RC 滤波电路,以防止由于输入点抖动或外部干扰脉冲引起的错误信号。
PLC 的输入电路,按外接电源的类型分,可以分为直流输入电路和交流输入电路;按PLC 输入模块公共端(COM 端)电流的流向分,可分为源输入电路和漏输入电路;按光耦发光二极管公共端的连接方式可分为共阳极和共阴极输入电路.
关键词:PLC控制系统,编程设计,电气。
目录
第一章 引言 1
第二章 设计思路 2
2.1空调系统简介 2
2.2系统总设计 3
2.3 PLC工程开发应用设计的一般步骤 4
第三章 系统设计 5
3.1设备使用条件 5
3.2输入输出量 5
3.3控制功能 6
3.4运行模式 7
3.5接触器控制...................................................... 8
3.6风阀控制....................................................... 11
3.7压缩机控制..................................................... 12
3.8压力开关控制................................................... 12
3.9降级模式控制................................................... 13
3.10通风控制.......................................................13
3.11故障保护.......................................................13
3.12故障显示...................................................... 14
第四章 硬件系统配置 15
4.1 PLC选型........................................................15
4.2 其他资源配置.................................................. 16
第五章 软件系统设计 21
第六章 电气接线图.................................................21

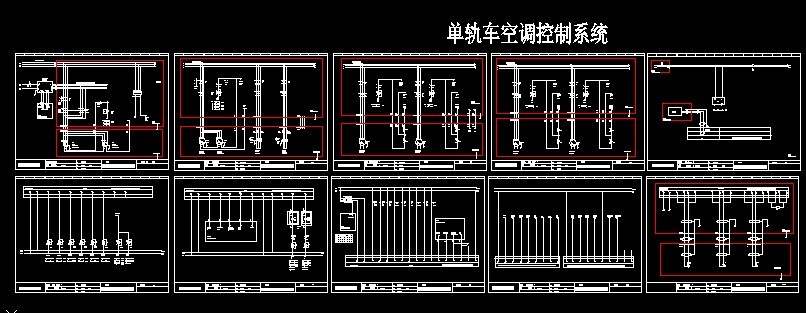

6.1本章详细接线图请参考AutoCAD图纸 21
第七章 总结 22
参考文献 23
致谢 24
