锁相频率合成器伟福仿真系统程序设计
压控振荡器的调试
一种压控振荡器，主要涉及压控振荡器起振电路，尤其是涉及到多个压控振荡器切换时的起振电路。本发明提供了加速压控振荡器切换过程中的电路起振，缩短压控振荡器的起振时间。包括有振荡电路、快速起振电路、ＬＣ谐振回路。快速起振电路的输出端分别接于ＬＣ谐振回路的两端，在一个片内脉冲信号的作用下使ＬＣ谐振回路的两端产生大电压差，从而实现压控振荡器快速起振。快速起振电路分别由三个倒相器和一个ＰＭＯＳ管组成。倒相器由一个ＮＭＯＳ管和一个ＰＭＯＳ管组成。同时由于在振荡器电路中采用ＰＭＯＳ管提供尾电流可大大优化压控振荡器的相位噪声。
首先将锁相环路断开，通过一分压电阻控制压控振荡器的输入电压，如图4-1，调节可变电阻Rp，以改变ＶＣＯ的输出频率ｆ，如果ｆ不在设计指标要求的频带范围，则需适当改变振荡回路参数C、L（一般为12-14匝的中周）。如果ｆ达到设计要求，只须将锁相环路闭合即可。 图 4-1 压控振荡器的调试
通滤波器改为有源低通滤波器，可加宽频带（有源低通滤波器可加大电压变化范围）。
4.2 伟福仿真系统程序功能
由于89C51的控制功能较多，软件系统复杂，先由仿真器进行逐项调试，确定正常后再执行。
4.2.1 伟福软件介绍
伟福真正集成调试环境，集成了编辑器、编译器、调试器，源程序编辑、编译、下载、调试全部可以在一个环境下完成。且伟福的多种仿真器，及所支持各种CPU 仿真全部集成在一个环境下。可仿真MCS51 系列，MCS196 系列，Microchip PIC 系列CPU。伟福WINDOWS 调试软件提供了一个全集成环境，统一的界面，包含一个项目管理器，一个功能强大的编辑器，汇编Make、Build和调试工具并提供一个与第三方编译器的接口。
它有双工作模式：软件模拟仿真（不用仿真器也能模拟运行用户程序），硬件仿真。
4.2.2 用伟福调试系统程序

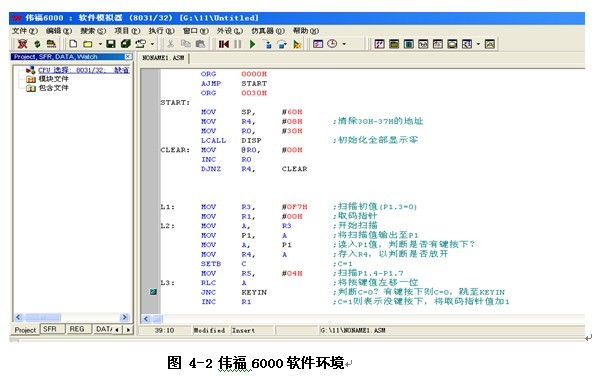

打开伟福6000，装入系统程序，如图4-2所示
图 4-2 伟福6000软件环境
利用伟福可以检查程序是否有错，功能是否可以实现，等程序检查无误后才可烧写入单片机芯片。
将伟福仿真器与系统硬件电路和电脑连接好，在wave6000菜单栏的仿真器里设置好仿真器、仿真头和CPU型号，然后再测试下串行口看数据是否传输正常，是否正确接上电脑，操作如图4-3和图4-4 示
图 4-3 仿真器设置图
图 4-4仿真器设置图
然后编译系统程序，如果程序有问题，可通过按快捷键F8进行单步运行检查错误，或者在出错程序段设置PC进行单步运行检查，待系统程序无误后全速运行，接着就是测试系统的功能了。
调试成功，系统可输出相应的可编程程序分频比并显示其送出的频率值，还可以实现一些其他的功能如频率自动步进、递减10K(或100K)，预置频率、记忆的功能。
