在水处理过程中,加氯是确保水质不可缺少的重要环节。水处理的氯气投加分为前加氯和后加氯。前加氯在原水的管路上进行投加,其目的在于杀死原水中的微生物或氧化分解有机物;后加氯一般在滤后水的管路上投加,其目的主要是起消毒作用。为了既能满足自来水厂出水水质指标的要求,达到预期的消毒效果,又不造成氯气的浪费,必须根据原水流量的变化及时调整加氯量的大小,如果用人工调节是很难实现的。采用先进的控制技术,实现加氯过程的自动化是很有必要的。
1.2.1 前加氯自动控制
前加氯主要目的是杀死水中的微生物或氧化有机物,对投加量准确性要求不高,以采用原水量进行比例投加为好。所以前加氯一般应用流量比例前馈控制方式来控制氯气投加量。流量比例前馈控制是指控制投加量与水流量成一定比例。首先根据当地原水水质情况,设定前加氯中每方水的加氯量,由前加氯机自动根据流量进行比例投加。其投加量按下式确定:
       Y=1000KQ                    (1)
  其中 Y——前加氯的投加量(mg/L)
       K——单位原水投氯量(mg/L)
       Q——与投加点对应的原水进水量(m3/L)
如果已知K、Q,则可以计算出前加氯的投加量,调节加氯机的投加量从而实现前馈比例投加。工艺流程图如图1-3所示。

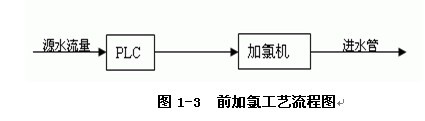

图1-3  前加氯工艺流程图
1.2.2 后加氯自动控制
采用前馈反馈复合环控制,即按照前馈流量比例和余氯反馈进行复合调节。前馈比例调节是根据滤后水流量按比例调节加氯量。余氯反馈调节是指在处理水出厂前,利用余氯分析仪检查取样水水中的余氯值,该值被反馈到控制系统中,并与余氯设定值比较,控制系统根据两者的偏差情况,采用PID调节方式控制加氯机的开度调节投加量,使滤后水余氯稳定在设定值附近。这种复合调节的优点是前馈比例调节可以迅速地调整由于滤后水量变化而使水的加氯量变化;反馈调节可以对余氯偏差进行更准确的修正,调整特性较简单,改善了系统滞后较大的缺点。
