基于GPRS的家庭防盗报警系统的设计
摘要：本文将介绍通过红外监控传感器，用人眼不可见的红外光束，组成无线监控区域，利用单片机（AT89C51）作为控制系统，通过GPRS无线传输报警，起到家庭防盗报警的作用，这种报警系统除用于门窗、栅栏防盗报警外，也可用于其他需要监控的方位。
关键词：红外传感器 GPRS 报警电路 AT89C51
1 引言
随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，人们对于防盗的需求越来越强烈。一个完善有效的报警系统，是人们关注的重点,因而对防盗措施提出了新的要求。但20世纪八、九十年代，城市家庭兴起的通过防盗门和防盗锁防盗的方式已经应付不了当今社会的防盗问题了，就是在这样的背景下，开展了本项设计。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。
本系统采用了热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠并做到简小便宜，使其为大众所广泛接受。
单片机因其具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，已经渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。故设计也采用了以AT89C51单片机为核心控制整个系统的方法，通常对传感器采集的信息存储及实时控制等，提高了防盗系统的准确性、有效性。
随着智能检测系统的飞速发展，采用无线的GPRS通信技术实现远程数据通信，丰富了现代监控系统的远程通信方式，很好的解决了特殊环境下远程通信的难题。针对此数据采集系统中的应用，编制服务器端软件，对系统进行实验和调试。新型的远程数据采集技术，将远距离数据采集技术和GPRS无线数据传输技术相结合，很好地应用于工业测控系统中，提高了测控系统的灵活性，很好的解决了现代测控技术在环境恶劣地区等，因此前景是相当的可观。根据GPRS通信技术在中低速率数据传输方面的突出优势，使系统具有一定的高可行性和高性价比。
本论文设计中基于GPRS网络通信的远程数据采集系统，主要论述了采用单片机控制GPRS模块。通过AT89C51单片机为工作处理器核心，外接热释电红外传感器，经单片机内部软件编程处理后，单片机输出控制信号，驱动声光报警并向指定手机报警、记录下视频等，实现了无线的GPRS通信技术远程数据通信。
这个设计我们主要应用在家庭防盗上。传统的家庭防盗监控通常依靠专人看管、小区物业管理等方式，需要耗费较多的人力和时间，而且效率低下，有时很难保证防止盗 窃。而采用基于GPRS网络的远程家庭防盗监控系统，用户只需使用支持GPRS业务的手机或互联网，即可对家庭住所进行实时实况监控
2 总体方案设计
2．1方案一：
此设计是基于单片机AT89C51的家庭报警系统。主要是由一个报警主机和若干个红外传感器为无线网络节点组成 ，报警主机通讯模块与无线网络节点的通讯模块结构完全相同，报警主机与无线网络节点形成星型拓扑无线网络。如图1所示，无线网络节点接收传感器定时采样取得的信号，由单片机负责数据处理，当判定异常时发数据，报警主机无线通讯模块接收后，交由功能模块，功能模块由集成了功能强大的嵌入式处理器的核心板、电话报警模块、电源模块等组成)处理后，拨通电话，经公共电话网通知户主或他人。
毕业设计说明书目录
1 引言-----------------------------------------------------------13
2 总体方案设计----------------------------------------------13
2.1 方案一----------------------------------------------------13
2.2 方案二----------------------------------------------------14
3 各电路设计和论证---------------------------------------15
3.1 探测器电路设计--------------------------------------------15
3.1.1门磁、窗磁电路设计---------------------------------------15
3.1.2传感器电路设计------------------------------------16
3.2 单片机模块设计--------------------------------------------19
3.2.1 AT89C51单片机介绍---------------------------------------19
3.2.2 单片机最小系统的设计-------------------------------------21
3.2.3时钟电路设计-----------------------------------------22
3.2.4复位电路的设计-----------------------------------22
3.3 GPRS模块设计-----------------------------------------------23
3.3.1 GPRS概述-------------------------------------------------23
3.3.2 宏电DTU7118---------------------------------------------24
3.3.3 H7118 GPRS DTU技术指标----------------------------------24
3.3.4 GPRS通信设置--------------------------------------------25
3.3.5 单片机与GPRS模块的连接----------------------------------25
3.4 报警电路的设计---------------------------------------------28
3.4.1声音报警电路设计----------------------------------------- 28
3.4.2 发光二极管报警电路的设计---------------------------------29
3.5电源模块设计-----------------------------------------------29
4 软件设计--------------------------------------------------------32
4．1系统主程序流程---------------------------------------------32
4.2系统子程序清单-----------------------------------32
4.2.1 GPRS模块与AT指令----------------------------------32
4.2．2数据发送------------------------------------------------33
4.2.3数据接收--------------------------------------------34
4.2.4报警策略 ------------------------------------------34
5 软硬件系统的调试------------------------------------------35
5.1 硬件电路的安装调试---------------------------------------35
5.2整个系统的通电测试---------------------------------------35

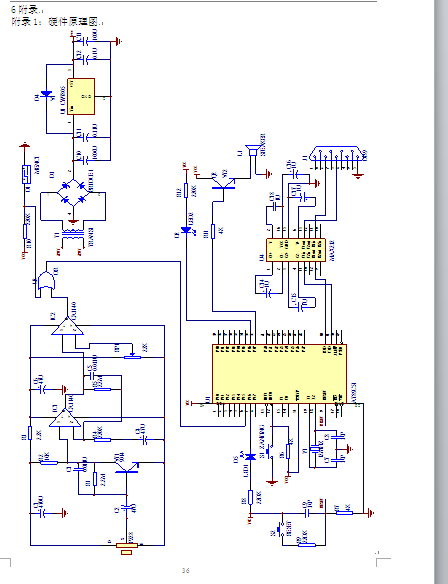

6 附录------------------------------------------------------------36
7 参考文献--------------------------------------------------------37
参考文献
[1]严丽平，袁可风．基于PSTN的电话远程控制器的研究 华东交通大学学报，2005，22(5)：118—121．
[2]刘南平.现代电子设计与制作. 北京：电子工业出版社，2003
[3]李全利.单片机原理及应用技术..北京：高等教育出版社，2004
[4]徐爱均.智能化测量控制仪表原理与设计..北京：北京航天航空大学出版社，2004
[5]赵巧妮．基于单片机控制的智能家庭防盗报警系统的设计 自动化技术与应用；2010年29期．
[6]翁桂荣.单片微型计算机接口技术.苏州：苏州大学出版社，2005年
[7] 吕捷．GPRS技术．北京邮电大学出版社，2001年第8期
