人体防盗报警传感器设计 摘要：防盗报警系统最初它仅应用在企事业单位、厂房仓库或各大商场超市中，来保证国家和集体的财产安全；如今，在私家车上，甚至在家里都安装了防盗报警系统。这说明防盗报警器在维护国家、集体以及个人的财产安全上所发挥的作用越来越重要。
关键词： 热释电红外传感器 防盗报警系统
引言
随着社会的不断发展。防盗报警系统也越来越受到人们的关注。最初它仅应用在企事业单位、厂房仓库或各大商场超市中，来保证国家和集体的财产安全；如今，在私家车上，甚至在家里都安装了防盗报警系统。这说明。防盗报警器在维护国家、集体以及个人的财产安全上所发挥的作用越来越重要。因此，研究功能更完善，性能更稳定，工作更可靠的防盗报警器是一件很有意义的事情。目前，人们常用到的是利用传感器热释电红外设计的防盗系统。
热释电人体红外线传感器是上世纪80年代末期出现的一种新型传感器件。现在，已得到越来越广泛的应用。在警戒范围内，人在移动时被动红外探测器能够发生报警信号：红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感, 而对于横切方向 (即与半径垂直的方向)移动则最为敏感. 在现场选择合适的安装位置是避免红外探头误报、求得最佳检测灵敏度极为重要的一环。人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

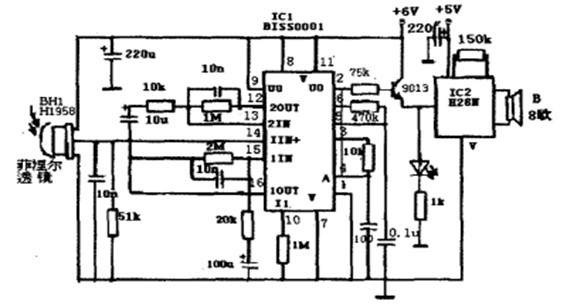

本文主要关于热释电人体红外传感器声音防盗报警器的设计，当检测到人进入警戒范围时，警戒灯亮并报警。 毕业设计说明书目录
1 引言 ………………………………………………………………………………12
2 系统实现 …………………………………………………………………………12
3 方案设计与论证 …………………………………………………………………13
3．1方案一……………………………………………………………………13
3．2方案二……………………………………………………………………13
3. 3方案三……………………………………………………………………16
4 模块介绍…………………………………………………………………………18
4．1 菲涅尔透镜 ……………………………………………………………18
4. 2 热释电红外线传感器 …………………………………………………22
4.2.1 被动式热释电红外探头……………………………………………23
4.2.2 主动式热释电红外探头……………………………………………24
5 敏感元件的介绍及热释电效应………………………………………………………25
5. 1敏感元件的介绍…………………………………………………………………25
5. 2 热释电效应……………………………………………………………………26
6 如何正确选购和使用热释电红外传感器………………………………………27
6. 1 探测范围测试………………………………………………………… 27
6. 2 探测速度测试………………………………………………………… 28
6. 3 抗干扰能力测试……………………………………………………… 28
7 安装与调试………………………………………………………………………28
7.1 安装说明 ……………………………………………………………… 28
7.2 电路调试 ……………………………………………………………… 29
8 如何避免红外探测器误报和漏报 ………………………………………………29
8.1避免误报警……………………………………………………………… 29
8.2避免漏报警……………………………………………………………… 29
9 结束语……………………………………………………………………………29
参考文献
1 俞志根．热释电传感器在防盗报警中的应用.安防科技. 2007
2 李雪梅．热释红外无线报警器.山东纺织经济.2006
3 卢鸣,王萍,郭艳 多路热释电红外智能检测报警装置．微处理机.2006
4 李光飞. 传感器技术与应用.北京航空航天大学出版社.2006
5 康华光. 电子技术基础.高等教育出版社.2000
6 顾永杰. 电工电子技术实训教程.上海交通大学出版社.1999
7 陈小虎. 电工实习（I）.中国电力出版社.1996
8 焦辎厚. 电子工艺实习教程.哈尔滨工业大学出版社.1993
9 陈 坚. 电力电子学[M].高等教育出版社.2002
10宋春荣. 通用集成电路速查手册.山东科学技术出版社.1995
11高吉祥. 电子技术基础实验与课程设计.电子工业出版社.2002
12吕思忠. 数子电路实验与课程设计.哈尔滨工业大学出版社.2001
13 何希才. 薛永毅 传感器应用及其实例.机械工业出版社.2004
14 董永贵. 传感技术与系统.清华大学出版社.2006
