复杂轴类零件的数车工艺分析与程序及三维建模设计
摘要
本次课程设计是复杂轴类零件的数控工艺分析及程序编程，主要内容有：分析零件图，它包括外槽、内螺纹、内孔、台阶、锥面、非圆曲面等。由于加工的零件形状较为复杂，所以必须选择合理的加工方案、采用数控机床加工才能保证加工零件的技术要求。
零件总体工艺分析，分析零件的加工过程，确定加工工艺路线，选择合理的刀具，编制加工工艺卡、刀具卡片及数控加工程序，完成三维建模及自动生成程序。
此配合件的难点在于是椭圆轮廓的加工与程序编制，要使用宏程序，这就要熟练掌握宏程序的编程。件1与件3配合后的轮廓曲线要光滑过渡，件1与件2的配合螺纹精度要求高，这就是工件在加工时所要特别注意的。
关键词：工序划分、加工工艺、数控编程、三维建模。
绪论
随着现代科技技术的发展，数控技术在机械制造领域日益普及与提高，各种类别的数控机床在生产中得到越来越广泛的应用，现代机械产品日趋精密复杂，传统的机械设备已不能满足社会的需要，而数控机床以它高质量、高效率的优点而独领风骚。为此，发展现代数控机床是当前机械制造业技术改造、技术更新的必由之路。
数控技术是采用计算机控制机械系统实现高度自动化的桥梁，是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物，是典型的机电一体化产品。
数控技术也从另一方面反映了一个国家的制造业水平，随着数控机床的广泛应用与现代企业对零件加工精度要求的提高，对数控技术人才的需求量也越来越大。作为一名机械专业的学生，对数控机床的运用也是对自己所学知识的检测。为了提高数控技术的本领，对所学知识的巩固，为进入社会工作打下坚实的基础，特别对于数控技术的学习与实践，从而要求自己能够达到制定加工工艺、能够自己编制程序，自己动手执行工艺加工过程，并加工出合格的零件。
本次课程设计是在学完数控应用技术方面专业的课程、对数控车床操作技能学习之后进行的，是在进入岗位实践之前，对我所学的机械专业课程及数控操作技能的综合整理与应用，是一次理论联系实践的综合锻炼过程，是对这三年所学的知识以及对所学知识的理解与应用的检测。它主要讲述了在加工零件过程中的工艺分析、加工技术要求分析、零件加工工艺的路线分析、零件加工工序确定等；数控机床、刀具、夹具的选择，加工走刀路线、切削用量确定、编制数控加工程序等内容。
第一章 零件图分析

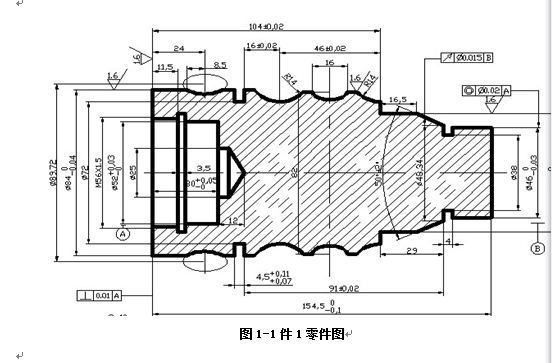

这次设计所做的配合件为回转体零件，绘制配合件的标准零件图如下。该配合件有三个零件组成，具体零件机构如下图的标准零件图所示。三个零件均为回转体零件，在加工过程中需要调头装夹才能完成加工。
件1上有圆弧、非圆曲线、锥面、沟槽、内螺纹、内槽等。
件2上有螺纹、圆弧、沟槽、内阶台等。
件3上有圆弧、阶台、内锥度、沟槽等。
目录
摘要 I
Abstract II
绪论 1
第一章 零件图分析 2
第二章 零件图总体工艺分析 4
2.1毛坯件的选择 4
2.2总体工艺分析 4
2.3夹具的选用 4
2.3.1工件装夹方式 5
2.3.2 夹具的选择 5
2.4 刀具的选择 5
2.4.1 刀具材料和性能 5
2.4.2 常用刀具材料介绍 6
2.4.3 刀具确定 6
2.5切削用量 6
第三章 零件加工方案 7
3.1 加工工序及原则 7
3.2加工工艺路线 7
3.3 件1的加工 7
3.3.1 件1左端加工 7
3.3.2 件1右端加工 12
3.4 件2的加工 16
3.4.1 件2左端加工 16
3.4.2 件2右端加工 20
3.5 件3的加工 23
3.5.1 件3左端加工 23
3.5.2 件3右端加工 25
第四章Pro/e建模及CAXA自动生成程序 29
4.1pro/e软件简介 29
4.2三维建模 29
4.3自动生成程序 30
总结 31
致谢 32
参考文献 33
附件1 自动编程 34
附录2 工序卡片 37
参考文献
[1] 孙江红，李荣兵主编.AUTOCAD2008基础与实训教程.[M]北京：北京出版社, 2008
[2] 孙海波，陈功主编.Pro/e三维造型及应用.[M]南京：东南大学出版社，2008
[3] 彭效润主编.数控车工（技师 高级技师）.[M]中国劳动社会保障出版社，2008
[4] 田萍主编.数控机床加工工艺及设备.[M]北京:电子工业出版社，2005
[5] 孙学强主编.机械制造基础.[M]北京:机械工业出版社，2008
[6] 倪春杰主编.数控车床技能鉴定培训教程.[M]北京：化学工业出版社，2009
[7] 吕永智主编.公差配合及技术测量. [M]北京：机械工业出版社，2006
