袋装物品装船机设计
目录
一、概述 - 1 -
二、装船机技术能力及参数 - 2 -
(一)主要性能 - 2 -
(二)主要参数 - 2 -
三、装船机系统主要部件(附图1) - 4 -
(一)大车走行机构(附图2) - 5 -
(二) 门架(附图9) - 13 -
(三) 塔架 - 13 -
(四) 俯仰机构(附图11) - 13 -
(五) 大臂(附图16) - 18 -
(六) 伸缩臂(附图17) - 19 -
(七)悬臂皮带机(附图19) - 22 -
(八) 溜筒 - 26 -
(九) 尾车(附图23) 27
四、装船机主要参数 31
3、臂架俯仰 31
4、溜筒 31
5、走行机构 31
五、装船机系统安全装置及维修电动葫芦 33
六、装船机设备参数表 34
1、 电动机 34
七、装船机常见故障与习题解 35
参考文献 37
一、概述

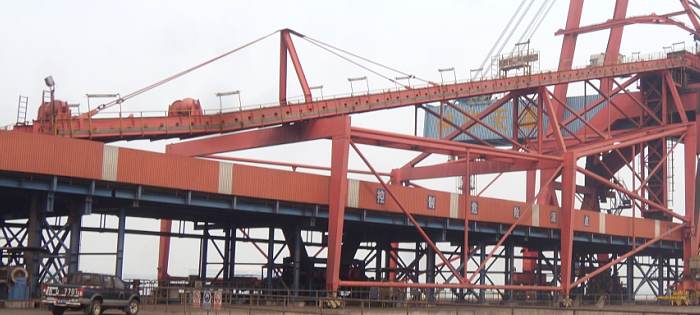

本工程使用3台装船机(SL1、SL2、SL3),均为门架走行式装船机。装船机由装船机主体和尾车两部分组成。3台装船机均为直爬式尾车。
装船机主体部分包括:门架结构,大车走行、臂架俯仰、臂架伸缩等机构,以及臂架皮带机、可旋转摆动的臂架头部溜筒、可摆动的抛料弯头等主要装置。
装船机尾车部分包括:尾车架结构、连接码头皮带机的尾车、转接溜槽等主要装置。
码头皮带机BM1、BM2、BM3从装船机门架下通过,并通过尾车分别向SL1、SL2、SL3装船机供料,煤炭经主机的臂架皮带机,臂架头部的溜筒进入船舱,并使用抛料弯头进行平舱作业。
本工程3台装船机的使用条件如下:
设 备 SL1 SL2 SL3
主要装载的泊位 13# 14# 15#
兼顾装载的泊位 14# 13#、15# 14#
装载的最大船型(DWT) 150000注1 150000 注1 100000 注2
装载的最小船型(DWT) 35000 35000 20000
注1:SL1、SL2臂长满足装载150000DWT船舶的需要,高度满足装载150000DWT空载船舶的需要。
注2:SL3臂长满足装载100000DWT轻载船舶的需要。
为满足“2台装船机装载1条船”的工艺要求,本工程相邻2台装船机的最小间距达到:SL1与SL2为45m;SL2与SL3为40m。
本工程SL1装船机的维修锚定点位于南13#泊位的后部(靠南12#泊位),SL2装船机的维修锚定点位于南14#泊位与南15#泊位之间,SL3装船机的维修锚定点位于南15#泊位的前部(该工程码头东侧端头),维修锚定点可以满足装船机维修和防风的需要。本工程另在南13#、南14#、南15#泊位的中部和南13#与南14#泊位之间设置4处装船机防风锚定点,这些防风锚定点应是3台装船机共用的,以便暴风时可以就地锚定。
参考文献
[1]于劲松.大型港口机械自动控制系统的可行性研究[J].中小企业管理与科技(上旬刊),2010(05).
[2]王云强.浅谈大型港口机械行业差异化发展战略研究[J].现代商业,2011(29).
[3]包起帆.港口散货全自动装卸设备研究与开发[J].中国机械工程,2008(23).
[4]李柯.港口散货码头智能化控制和管理研究[J].水运管理,2001(01).
[5]张桂芝,唐鸿芳.大型粉料装船机的开发[J].水泥,2008(0
