基于S7-200PLC控制的病房呼叫系统
摘要：
本课题研究的是针对如今的病房呼叫系统的设计与实现，本课题的主要目的是为了使得病人与医生能快速的得到通信，能够对医生与病患得到方便和舒适。

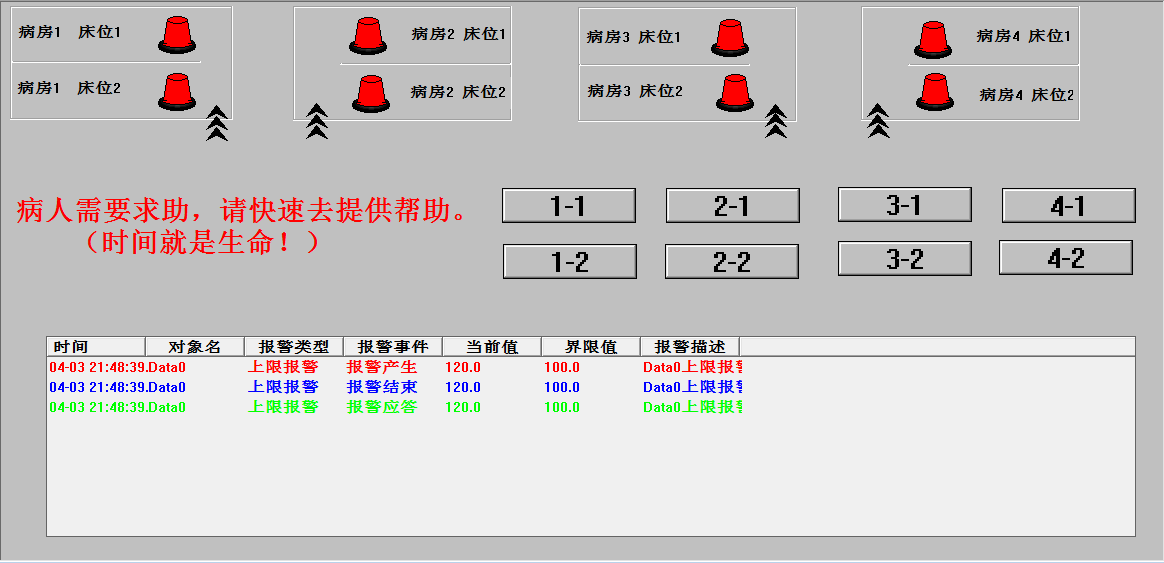

本课题经过理论分析的角度，同时也深入对医生和病患的实际要求来设计出一种新型的病房呼叫系统。本课题的硬件部分采用了PLC，触摸屏等，软件采用了MCGS来编制护士站的画面。
关键词：病房呼叫系统、PLC、MCGS
Ward call system
Abstract:
This research is for today's ward call system design and implementation, the main purpose of this paper is to make patients and doctors to quickly get communication to the doctor and disease patient convenience and comfort.
This subject through the theoretical analysis of the point of view, but also in depth on the doctor and the patient's actual requirements to design a new type of ward call system. The hardware part of this topic uses PLC, touch screen and so on, the software uses the MCGS to prepare the nursing station picture.
Keywords: ward calling system, PLC, MCGS
目录
第一章 病房呼叫系统概论 2
1国外的病房呼叫系统 2
2.国内的病房呼叫系统 2
3.设计目的与意义 2
第二章 硬件 3
1.硬件的概论 3
1.1 PLC概述 3
1.2触摸屏 4
2.硬件的种类与其多样性 5
2.1 PLC分类 5
2.2PLC的多样性 5
3 PLC的特点 6
第三章 硬件的选型以及PLC 8
1.硬件的选型 8
2.PLC的程序 10
3.I/O地址分配表 19
4. PLC 的模拟 21
第四章 软件 23
1.软件的概论 23
1.1 STEP - 7 23
1.2 MCGS组态 25
2.软件的区别与特点 25
2.1 STEP 7的区别与特点 25
第五章 MCGS界面的制作 28
1.MCGS通用版 28
2. MCGS 编制 29
第六章 硬件与软件的通讯 46
1.硬件与软件的通讯 46
小结与致谢 47
第一章 病房呼叫系统概论
1.国外的病房呼叫系统
国外的病房呼叫系统大多采用了无线式呼叫系统，对于这种系统具有很好的环境适应性，同时对于病房中的病患需求有着各种各样的响应，是的，在病患在医院里面的有着新的、舒适的体验。
国外的病房呼叫系统具有多样性，对于不同的医院有着不同的呼叫系统，病患可以通过多样的呼叫系统寻求不同的帮助。所以对于外国的系统，有着相当完善的特点。
2.国内的病房呼叫系统
目前国内的大部分医院均处在很低的管理模式上，在资源利用上采用人工呼叫，不能做到智能一体化的管理模式，另外由于医院采用有线管理，线路盘绕复杂，极易引起火灾，存在着很大安全隐患。另外人工呼叫麻烦且繁琐。
病房呼叫系统对人们生活的改善，对企业形象的提升起着十分重要的作用。对医院单位而言，在同类行业中，安静清雅的环境更具有竞争优势，快而准的服务极大地提高了工作人员的办事效率，便捷的呼叫系统节约了大量的人力，财力。对医务人员而言，不需要时刻去查房、巡逻，更不需要高声应答病人或家属，免去了无数次的来回奔波，维护了医院良好的安静环境，及时而准确的给病人带来需要和服务。对病人及其家属而言，不必在医院大声喧哗地呼叫医务人员，也不用亲自走到护士房告知护士，更不用在各个病房到处寻找护士。
所以，对于国内与国外的病房呼叫系统有着巨大的差别，相对于国外我国的系统还是比较滞后的，所以我们应当重视这一系统，使得我国的医院水平进一步的提高。
3.设计目的与意义
由上述我们可以看出，对于我们国家的呼叫系统，我们设计的目的是对于新的呼叫系统是在于对医院和病患两方面使用更快的方式进行呼叫，对于病患的需求使得更快的响应。
这样才能拉开我国与他国之间的科技与服务差的间隔，是我国进入更快的发展阶段和使得人们的身体健康更加具有保障。
参考文献
[1].向晓汉等.电气控制与PLC技术.北京：人民邮电出版社，2009.
【2】高鸿斌.西门子PLC与工业网络控制应用.北京：电子工业出版社，2006
【3】陈涛 李军等.西门子S7-200PLC控制系统.北京：化学工业出版社。2012.
【4】吕景泉.可编程控制器技术教程.北京：高等教育出版社，2000..
【5】吴海勤.工控组态软件实例教程.北京：电子工业出版社，2006
【6】北京昆仑通态有限公司.MCGS组态软件培训教程.
