如何使用proteus的仿真软件?
Proteus软件是由英国LCE公司开发地EDA工具软件,已有近20年的历史,在全球得到了广泛应用。Proteus以其特有的虚拟仿真技术很好地解决了单片机及其外围电路的设计和协同仿真问题,可以在没有单片机实际硬件的条件下,利用PC以虚拟仿真方式实现单片机系统的软、硬件同步仿真调试,使单片机应用系统设计变得简单容易。Proteus软件涵盖了MCS-51、PIC等微处理器模型,以及多种常用的电子元件,包括a/d和d/a转换器、键盘、lcd显示器、led显示器,74系列集成电路、传感器、直流电机和步进电机等。Proteus还提供示波器、逻辑分析仪、通信终端、电压/电流表等各种虚拟仪表,这些都可以直接用于仿真设计,极大地提高了设计效率、降低了研制成本和研制风险。
Proteus安装以后,主要有两个程序组成:Ares和Isis。签证而主要用于印刷电路板自动或人工布线及其电路仿真,后者主要采用原理布图的方法绘制电路并进行相应的仿真。Proteus vsm:Proteus虚拟系统模型
Proteus pcb design:Proteus印制电路板设计
Isis:智能原理图输入系统
Prospice:混合模型仿真器
asf:高级图表仿真
Proteus VSM的核心是Prospice,这是一个组合了SPICE3F5模拟仿真器和基于快速事件驱动的数字仿真器的或者仿真系统,SPICE内核使用众多制造商提供的SPICE模型。

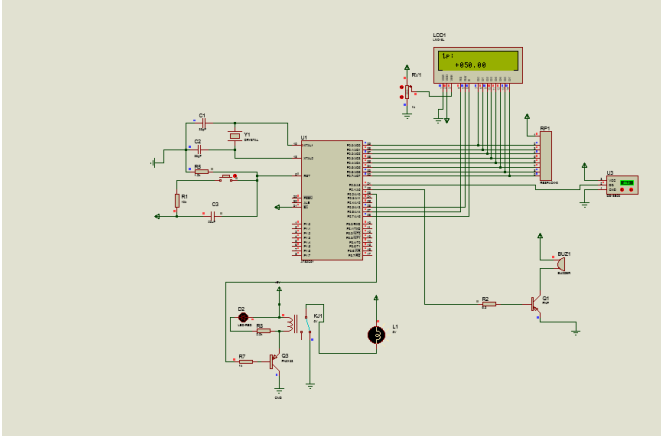

Prospice有基本版本和高级版本,前者仅仅包括交互式瞬时分析,后者包括频率,傅里叶,失真,噪声及多变量的交直流扫描分析。根据对实际的硬件电路设计,满足温度的测量与显示、在目标温度的以下的报警、温度传感器部分的设计 ,然后将Keil软件中生成的“hex”文件 ,输入到单片机中,实际仿真图如下
仿真实验一:设定的温度为70摄氏度,实时检测的温度为50摄氏度,启动加热电阻加热。
