基于Patran的极地航行船舶舷侧纵桁校核软件设计

                   基于Patran的极地航行船舶舷侧纵桁校核软件设计
摘要:极地航行船舶舷侧纵桁校核软件是基于Patran的二次开发程序,在原有软件的基础上进行的定制修改,将功能进行了相应的扩展,将总体参数保存到数据库,然后根据要求依次建模,然后将模型进行网格划分,在划分好的模型上面添加材料,设置属性,包括1D和2D属性,然后在此基础上,设置约束,并且施加载荷,调用nastran软件进行计算,将计算文件输出,计算完以后,对结果进行后处理,生成云图和报告,进行对极地船的舷侧纵桁进行精确的校核,本软件是作为极地船结构校核软件的独立运行模块,极地船舶结构校核软件是对极地船的结构进行精确计算,主要有基本参数输入、总纵强度校核与局部强度校核三个模块,通过这三个模块,可以对极地船的结构进行校核,本软件作为独立的软件,是对极地船结构校核软件的补充。
关键字:冰载荷、约束

课题需要完成的任务:
课题名称:基于Patran的极地航行船舶舷侧纵桁校核软件开发
课题介绍:对应于IACS-UR I2规范要求,开发极地航行船舶强肋骨和承受载荷的舷侧纵桁计算软件。将规范中的公式和判断准则融入软件,简化操作过程,提高审图效率,保证结果准确性。
前言:本软件是对应于IACS-UR I2规范要求,开发极地航行船舶强肋骨和承受载荷的舷侧纵桁计算软件。目的是将规范中的公式和判断准则融入软件,简化操作过程,提高审图效率,保证结果准确性。
一、系统概述及开发工具
1. 系统概述
本软件是对应于IACS-UR I2规范要求开发的极地航行船舶强肋骨和承受载荷的舷侧纵桁计算软件。将规范中的公式和判断准则融入软件,简化操作过程,提高审图效率,保证结果准确性。是基于Patran的二次开发程序,作为极地船结构校核软件的独立运行模块,本系统的用户为进行极地航行船舶结构分析计算的验船师及相关人员。
2. 开发工具
Patran: 是美国MSC公司开发的,通用CAE前后处理器,是工业领域最著名的有限元前、后处理器, 是一个开放式、多功能的三维MCAE软件包,具有集工程设计 、工程分析、和结果评估功能于一体的、交互图形界面的CAE集成环境, 可以直接读取当前各主流CAD系统的几何造型用于生成有限元模型,读入的CAD模型保持其原有的格式而不作近似处理,生成的有限元单元、模型的载荷、边界条件和材料特性均和几何模型相关联。
Nastran: 是一具有高度可靠性的结构有限元分析软件。具有极高的软件可靠性、优秀的软件品质、作为工业标准的输入/输出格式、强大的软件功能和无限的解题能力等优势
   UltraEdit: 是一套功能强大的文本编辑器,可以编辑文本、十六进制、ASCII 码,
在本软件中,该工具主要是创建工程文件
二、系统分析
本软件的基本功能点,包括:
1. 总体参数
在总体参数界面输入极地船级、排水量、横隔板间距、上下平台高度、内外壳距离、骨材间距和网格尺寸等主要参数,然后将主要参数保存到数据库中,为以后的操作提供数据基础,是本软件最基本的部分。
2. 建模
通过对数据库中数据的读取,以数据库中的数据为基础,对外舷侧板、内舷侧板、舷侧纵桁,舷侧垂直桁、纵骨、肋骨、边舱横舱壁板、边舱横舱壁水平扶强材和边舱横舱壁垂直扶强材等部分进行建模,为以后的操作提供模型基础。
3. 网格划分
        以已经建好的模型为基础,在模型上面进行网格的划分。
4. 材料
        对已经划分好网格的模型添加材料。
5. 单元属性
          对模型进行属性的设置,包括1D属性和2D属性,对于1D单元,输入名称、骨材形状、尺寸数据,选择材料,选择单元,计算和设定偏移。通过选中单元后单击“显示选中单元”按钮后可以只显示选中的单元。“全部显示”按钮显示整个模型
6. 边界设定和载荷计算
         对已经设置好属性的模型,进行边界的设定和载荷的计算,也就是在结构上施加集中力或分布力,会自动搜索出上下端面的节点和前后端面的节点,并提供高亮显示查看功能
7. 提交Nastran计算;
调用Nastran对模型进行计算,为后处理提供基础
8. 后处理;
对模型进行后处理,模型已经经过划分操作,已经添加过材料,设置过属性,并且进行过计算,在此基础上,对模型进行处理,生成报告,产生云图

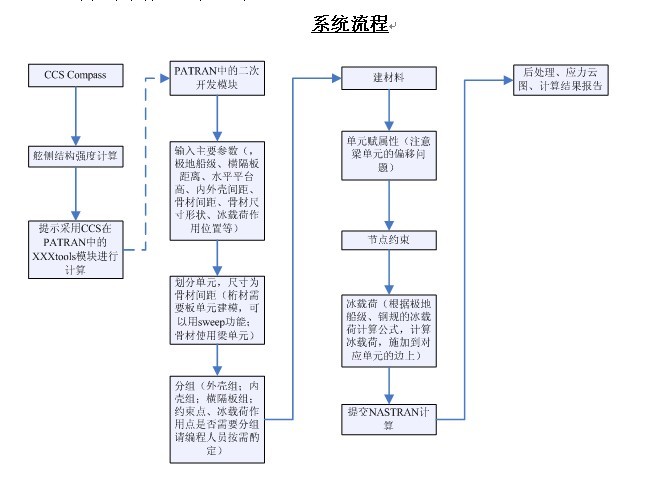

流程图:
以下是本软件的基本流程图

参考文献
1. Patran的PCL用户手册.
2. MSC PATRAN从入门到精通.北京:BUAA
3. CSSRC.  Pcl帮助文档
4. 刘竞.PCL简介.上海交大船建学院
