发动机曲轴扭振计算应用软件开发
摘 要
随着现代设计技术水平的不断提高，内燃机的性能指标不断得到强化，这使得其主要承载部件曲轴和机体的机械负荷大幅度提高。另一方面，内燃机设计在追求轻型化和提高材料利用率的同时，又使得曲轴、机体的刚度和强度受到削弱的影响。曲轴、机体的刚度不足直接导致了的曲轴弯曲扭转振动的加剧，进而引起运动件系统和机体结构振动噪声的恶化。所以只有分析掌握了计算发动机曲轴扭转振动的方法，进一步通过正确的计算、设计、制造和其他措施，才能控制其振动水平。
发动机曲轴扭振计算是非常繁琐的，主要包括当量系统的换算、自由振动计算和强迫振动计算等。通过对曲轴扭振计算方法的分析研究，利用VB语言编制了《发动机曲轴扭振计算应用软件》，只要输入曲轴的基本参数，就能求得计算结果，从而使发动机工作者从扭振的繁琐数学计算中解脱出来，为他们在计算曲轴扭转振动方面提供了方便。
关键词：曲轴；扭振计算；软件
目 录
1 绪论 1
1.1引言 1

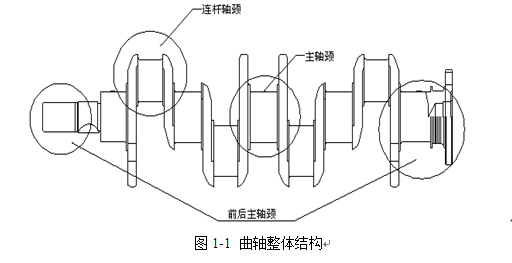

1.2曲轴结构 1
1.2.1主轴颈 2
1.2.2 连杆轴颈 2
1.2.3曲轴臂 3
1.2.4曲轴的前轴端 4
1.2.5曲轴的后轴端 4
1.2.6曲轴轴向限位装置 5
1.2.7曲轴的形状和各曲轴的相对位置 5
1.3曲轴扭转振动的原因 6
1.4曲轴扭转振动的研究 7
1.5曲轴扭转振动的危害 7
1.6曲轴扭转振动计算发展历史 8
1.7本文的任务 9
2 发动机曲轴扭振计算 10
2.1多自由度系统无阻尼自由振动 10
2.1.1双质量系统 10
2.1.2多质量系统 15
2.2轴系扭振的计算模型——当量系统 16
2.2.1简化模型 16
2.2.2曲轴转动惯量的计算 18
2.2.3曲轴柔度的计算 19
2.3轴系自由扭转振动计算 19
2.3.1轴系自由扭转振动微分方程 21
2.3.2自由振动计算递推公式 23
2.3.3用递推公式计算的程序框图 26
2.4轴系强迫扭振计算 28
2.4.1 共振计算 28
2.4.2非共振计算 32
3 VB简介及软件源程序 36
3.1VB编程语言简介 36
3.2VB语言的特点 36
3.3《发动机曲轴扭振计算应用软件》使用方法及注释 37
3.4软件源程序 43
结 论 51
参考文献 52
致 谢 53
参考文献
[1] 王祺主编，内燃机轴系扭转振动，大连理工大学出版社，1991年
[2] 高秀华，郭建华编著，内燃机，化学工业出版社，2006 年
[3] 梁价,霍拳忠编，内燃机的振动问题，天津大学出版社，1989年
[4] 蒋维仁等著，内燃机有害振动的预防和消减技术，机械工业出版社，1993年
[5] 李飞鹏主编，内燃机构造与原理，中国铁道出版社，2003年
[6] 周龙保主编，内燃机学，机械工业出版社，1999年
[7] 黄积喜,发动机扭振模态实验及响应分析 ,长春汽车研究所,1982 年
[8] 陆际清,孟嗣宗.汽车发动机设计,清华大学出版社,1990 年
[9] 李兰友、刘炜等编著，Visual Basic高级图形应用程序设计，北京交通大学出版社，2003年
[10] 王钦主编，Visual Basic 入门与提高，人民邮电大学出版社，2003年
[11] 吴瑞林, 张义编著，Visual Basic 6.0 实用教程，科学出版社，2003年
[12] Sanker S.On the torsional vibration of branched system using extended transfer matrix method.ASME Journal of Engineering for Industry.Series B,1979,101:546～553
[13] NAKANO RYOJI ; IRIE YASUTAKA ; MITSUI SHOJI ; TAYAMA KEIJIRO, DEVICE FOR RESTRAINING CRANKSHAFT TORSIONAL VIBRATION OF DIESEL ENGINE,【国外专利】 ,1997 年
[14] CROFTS JOHN G(US).,Torsional tunable coupling for diesel engine drive shaft ,【国外专利】 1998.
[15] 刘福水，汪建华，刘兴华，张标标，曲轴扭振减震器特性参数检测系统，【期刊】北京理工大学学报，2000年
[16] 李惠珍，张德平，方华编，有限元法进行曲轴扭转计算，【期刊】内燃机学报，1991年
