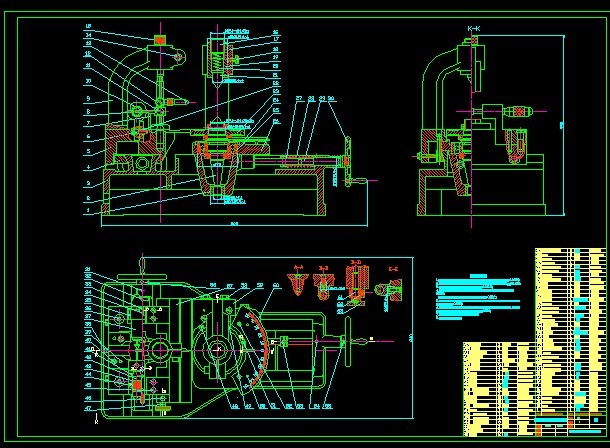

齿轮的设计和应用（说明书+CAD图纸）
摘 要
我国机械工业迅速发展的今天，每年所生产的齿轮数以千万计，而加工时由于机床，刀具及工件系统的影响，被切齿轮的齿形会产生一定的误差。这个误差如果不能控制在一定范围内，将会影响齿轮传动的平稳性，并引起噪音和振动。因此对齿形误差进行测量是评定齿轮质量的一个重要方面。同时还能从中分析出产生误差的原因，并研究出提高质量的措施。
随着科学技术和制造业的发展，许多机器和设备所需的动力速度愈来愈大，因而对齿轮的精度要求也将越来越高。一些老式的齿轮测量仪已经跟不上时代的步伐，但在其基础上，通过某些方面的改进，可使之重新焕发青春，以免过早淘汰。
本次设计的目的是对一台单盘式渐开线检查仪进行改装，以改善其功能。
原来的单盘式渐开线检查仪，存在着诸多不足，在设计过程中，我着重考虑了以下三个方面的不足：
一、定位装置采用圆锥定位，限制了仪器只能测量带孔齿轮，而对带轴齿无能为力。
二、每次测量均要以繁琐的中调零过程来保证测量的准确性。
三、采用百分表读数，精度太低。
针对这几个不足，我作如下进：
一、定位装置采用顶尖定位，使仪器可测带轴齿轮，扩大了仪器使用范围。
二、在仪器中增设了对中调零装置，使这一过程得到简化。
三、用传感器代替百分表读数，效率和精度大大提高。
由此可见，通过定位装置，对中装置，记录装置三方面的改进，仪器在通用性，高效性准确性等到方面有了很大改善，达到了设计任务的要求。
关键词：定位装置，对中装置，记录装置，通用性，准确性
目 录
1 设计任务…………………………………….....…………… 1
2 绪论……………………………………………….………….1
2．1 齿轮传动的基本要求………….……………………….…....1
2．2 齿轮传动的公差标准……….…………………….…………2
2．2．1 渐开线圆柱齿轮误差分析……………………...3
2．2．2 误差来源…………………………………………4
3 渐开线及其特点.………………………………...…………..5
3．1渐开线定义及特点……………………………………..……..5
3．2渐开线理论在齿检仪上的应用………………………..….….8
4 原单盘式渐开线检查仪简介……………………….…….....9
5齿形测量仪器参考…………………………………..………12
5．1渐开线齿形的测量…………………………………………..12
5．2渐开线仪器及其测量原理…………………………………..12
5．2．1渐开线比较测量仪…………………………..……12
5．2．2渐开线绝对测量仪……………………………..…25
5．2．3电子范成式渐开线检查仪………………..………27
6 方案选择………………….………….………..…..….……..30
6．1方案选择1：关于定位装置………………………………30
6．2方案选择2：关于对中调零装置…………………………32
6．2．1原单盘式渐开线检查仪存在的不足…………..…32
6．2．2改进思路………………………………….……..…33
6．2．3采用什么样的限位装置………………………..…33
6．3方案选择3：关于记录装置………………………………34
6．3．1单盘式渐开线检查仪存在的不足……………..…34
6．3．2改进思路………………………………………..…35
6．3．3采用什么类型的传感器…………………….……35
7单盘式渐开线检查仪精度分析……………..……………....37
7．1误差分析概述……………………..………….……………37
7．2精度分析…………………………..…………………….…38
7．2．1上下顶尖同轴度误差……………………………38
7．2．2主轴回转跳动误差………………………………40
7．2．3仪器总误差…………………..…………..………45
7．2．4判断精度达以要求否………………..…..………45
8结束语…………………………………….………………....46
9参考文献……………………………….…………...……….47
10致谢……………………………………..…………...……..49
参考文献
[1] 唐启昌编.《圆柱齿轮测量》. 北京：中国计量出版社,1987
[2] 蔡康洪、李虹、王国芳编.《渐开线圆柱齿轮精度检验与测量仪器》. 北京：中国展望出版社,1987
[3] 胡彦群编.《用计算法确定齿形误差曲线的倾斜中线》.计量技术,1981
[4] 天津大学精仪系精仪教研室编.《齿轮测量与仪器》上册 1980
[5] 柏永新著.《齿轮精度与综合检验》. 上海：上海科学技术出版社,1985
[6] 王明侗编著.《渐开线齿轮精度》1983
[7] 童玉麟主编.《互换性与测量技术》.中国林业出版社,1992
[8] 中国讲师科学研究院长度室编.《齿轮测量》1974
[9] 唐敬修编著.《渐开线圆柱齿轮的测量》. 北京：中国计量出版社,1984
[10] 张善钟主编.《精密仪器结构设计手册》北京：机械工业出版社1990
[11]《机械工程手册：工程材料卷》. 北京：机械工业出版社,1996
[12] 梁晋文编.《误差理论与数据处理》. 北京：中国计量出版社,1989
[13] 吕永智主编.《公差配合与技术测量》.北京：机械工业出版社，2003
[14] 马西秦编.《自动检测技术》.北京：机械工业出版社，1994
[15] 谢竹铭主编．《齿轮检测》．中国计量出版社．1990.4
[16] 刘迎春主编．《传感器原理设计与应用》．国防科技大学出版社．1988.5
[17] 岳林主编．《几何量计量仪器》．中国计量出版社．1990.6
[18] 黑龙江省标准计量管理局，哈尔滨工业大学主编．《长度计量手册》．科学出版社．1978.6
[19] 赵亚平.《螺旋齿轮啮合理论研究与实验分析》论文.北京：中国农业大学，2002
[20] 安志勇.《曲臂花键轴跳动误差非接触检测技术研究》论文.长春：长春理工大学，2006
