基于ANSYS软件的电磁场素材库制作
基于ANSYS软件的电磁场素材库制作
摘 要
随着计算机的迅速发展和普及，利用数值法分析与制作和计算电磁场素材库问题成为可能，在目前所使用的数值法中，有限元法因其通用性和对特殊问题的适应性为工作者所接受。由于电磁场素材库有限元分析与制作可为产品的设计和优化提供最为可靠的依据，它极大地提高了产品质量和经济性。我系统地了解有限元理论及基础方法的运用，着重熟悉有关算法及编程方法，并能具体的解决问题。
ANSYS是一种通用的有限元工程分析与制作及设计软件。包含有多种分析与制作功能，该软件广泛应用于电子及通信等专业领域中。在学习的过程中我熟悉ANSYS基本操作方法的同时，还掌握实体模型的建立，加载，求解等各种软件功能及其强大的图形处理能力。
本课题中运用ANSYS软件分析与制作高频谐振腔问题，并显示其图形结构和程序操作。学会用有限元法分析与制作问题，完成了可视化ANSYS的操作。
关键词：有限元的分析与制作 可视化ANSYS 高频谐振腔
Abstract
With the rapid development and popularization of computer, using numerical analysis and calculation of electromagnetic field problems as possible in the current use of numerical method, finite element method because of its versatility and adaptability to special problem for the Gong Zuozhe acceptable. As the finite element analysis for product design and optimization to provide the most reliable basis, which greatly improved product quality and economy. I understand the system based on finite element theory and application of the method, focusing familiar with the algorithm and programming, and to specific problems.
ANSYS is a general purpose finite element engineering analysis and design software. Includes a variety of functions, the software is widely used in electronics and telecommunications and other professional fields. I am in the process of learning the basic operation method familiar with ANSYS the same time, the entity model, loading, solving, and other software functions and powerful graphics processing capabilities.
The subject of the use of ANSYS software to analyze high frequency resonant cavity problems and show its graphical structure and procedures of operation. Learn to use the finite element method analysis of the problem, ANSYS completed the visual operation.
Keywords: Finite element analysis ANSYS Visualization High-frequency resonator
目 录
摘 要 i
Abstract ii
1 引言 1
1.1课题背景 1
1.2 本课题研究的现状 2
1.3 研究的目的及意义 2
1.4 本课题完成的工作 2
2 ANSYS分析与制作方法 3
2.1 ANSYS概述 3
2.2 ANSYS的发展及功能 3
2.2.1 建立模型 3
2.2.2 划分网格 4
2.2.3加载和求解 5
2.2.4查看分析与制作结果 6
2.3 同轴电缆的ANSYS仿真 7
3 有限元法的分析与制作 21
3.1 有限元法的概述 21
3.2 有限元法的优点 21
3.3 有限元法的基本思想 21
4 高频谐振腔的分析与制作与仿真 25
4.1 高频电磁场素材库分析与制作 25
4.1.1高频电磁场素材库分析与制作中的有限元分析与制作 25
4.1.2 高频电磁场素材库分析与制作中用到的单元 26
4.1.3 进行高频电磁场素材库谐波分析与制作 27

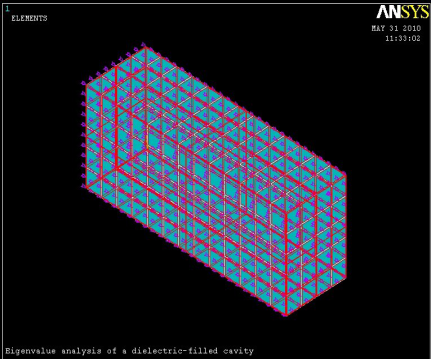

4.2 算例：腔体高频模态分析与制作 41
4.2.1 问题描述 41
4.2.2 ANSYS的命令流实现 42
结 论 49
参考文献 50
致 谢 51
附 录 52
参考文献
[1]黄扬帆.高频电路实验[M].重庆大学出版社,2007.
[2]徐正惠.高频电子技术[M].科学出版社,2008.
[3]陈邦媛.高频通信电路[M].北京科学出版社,2006.
[4]郭和德.有限单元法概念[M].科学出版社，1998.
[5]朱伯芳.有限单元法基本原理与应用[M].水利水电,1998.
[6]王励成,邹敏.有限单元法的基本原理和数值法[M].清华大学出版社,1997.
[7]张力.有限元法及ANSYS程序应用基础[M].科学出版,2008.
[8]倪光正.工程电磁场素材库数值计算[M].机械工业出版社,2004.
[9]张洪信.有限元基础理论与ANSYS11.0应用[M].机械工业出版社,2009.
[10]颜威利.电气工程电磁场素材库数值分析与制作[M].机械工业出版社,2005.
[11]阎照文.ANSYS10.0工程电磁分析与制作技术与实例详解[M].中国水利水电社,2006.
[12]任重.ANSYS实用分析与制作教程[M].北京大学出版社,2003.
[13]李黎明.ANSYS有限元分析与制作实用教程[M].清华大学出版社，2005.
[14]吕虹.工程电磁场素材库[M].科学出版社,2001.
[15]孙明礼.ANSYS10.0电磁学有限元分析与制作实例指导教程[M].机械工业出版社，2007.
[16]Bhag Singh Guru Huseyin R.Hiziroglu.Electromagnetic Field Theory Fundamentals.second edition.China Machine Press,2005.
[17]NannapaneniNarayana Rao.Element of Engineering Electromagnetics.six edition. China Machine Press,2006.
[18]The finite element in place stress analysis R.W.Clough Proc.ASCE Conf.On Electronic Computation,1980.
