基于AT89C51的电子定时器的设计 摘要：本设计采用51单片机为控制核心实现定时的基本功能,由AT89C51、LED 数码管、按键、发光二极管等部分构成，能实现时间的调整、定时时间的设定，输出等功能。
关键词： AT89C51、LED 数码管、按键、发光二极管
1 引言

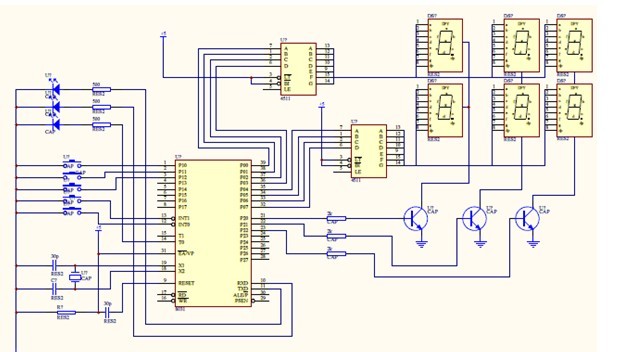

本文通过用对一个能实现定时，时钟，日历显示功能的时间系统的设计学习，详细介绍了51 单片机应用中的数据转换显示，数码管显示原理，动态扫描显示原理，单片机的定时中断原理、从而达到学习，了解单片机相关指令在各方面的应用。系统由AT89C51、LED 数码管、按键、二极管等部分构成，能实现时钟日历的功能：能进行时、分、秒的显示。也具有日历计算、显示和时钟，日历的校准、定时时间的设定，实现三路开关定时输出等功能。文章后附有电路图，程序清单，各数据存储单元的所在地址，输入输出口对应表[1]。
系统由AT89C51、LED 数码管、按键、发光二极管等部分构成，能实现时间的调整、定时时间的设定，输出等功能。系统的功能选择由SB0、SB1、SB2、SB3、SB4 完成。其中SB0为时间校对，定时器调整功能键，按SB 0 进入调整状态。SB1 为功能切换键。第一轮按动SB1 依次进入一路、二路、三路定时时间设置提示程序，按SB3 进入各路定时调整状态。定时时间到，二极管发亮。到了关断时间后灭掉。如果不进入继续按SB1 键，依次进入时间¡ 年¡ 位校对、¡ 月¡ 位校对、¡ 日¡ 位校对、¡ 时¡ 位校对、¡ 分¡ 位校对、¡ 秒¡ 位校对状态。不管是进入那种状态，按动SB2 皆可以使被调整位进行不进位增量加1 变化。各预置量设置完成后，系统将所有的设置存入RAM 中，按SB1 退出调整状态。上电后，系统自动进入计时状态，起始于¡ 00¡ 时¡ 00¡ 分。SB4 为年月日显示转换键，可使原来显示时分秒转换显示年月日。
毕业设计说明书目录
1 引言……………………………………………………………………………………15
2 方案论证………………………………………………………………………………15
2．1方案一…………………………………………………………………………15
2．2方案二…………………………………………………………………………16
2．3 方案比较与选择………………………………………………………………… …16
3 各电路设计和论证……………………………………………………………………16
3．1电源电路设计和论证…………………………………………………………16
3．1．1 MCS-51引脚及功能……………………………………………………………16
3．1．2 4511引脚介绍 ……………………………………………………………17
3．2 电路设计和论证…………………………………………………………… 18
3．2．1显示原理……………………………………………………………………18
3．2．2数码管结构及代码显示………………………………………………………… 18
4. 软件设计…………………………………………………………………………… 20
4．1程序流程…………………………………………………………………………… 20
4．1．1系统主程序流程图…………………………………………………………20
4．1．2各子程序流程图……………………………………………………………20
4．2程序………………………………………………………………………………23
4．2．1主程序………………………………………………………………………23
4．2．2 各子程序……………………………………………………………………26
5．软硬件系统的调试……………………………………………………………………40
6． 附录……………………………………………………………………………………42
7．参考文献………………………………………………………………………………43
参考文献
[1]谢自美，《电子线路设计、实验、测试》,华中理工大学出版社，2000
[2]何书森、何华斌,《实用数字电路原理与设计速成》,福建科学技术出版,2000.6
[3]白驹衍,《单片计算机及应用》,电子工业出版社,1999.2
[4]沈任元,吴勇,《常用电子元器件简明手册》,机械工业出版社，2000.4
[5]徐爱钧,《智能化测量控制仪表原理与设计》,北京航空航天大学出版,2004.9
