VRV家用空调系统的设计
概述
在现代社会中，从国民经济各个行业到建筑水利、医疗卫生、日常生活等各个方面，制冷空调都是必不可少的。毫不夸张的说，制冷空调的水平是一个国家现代化程度的重要标志。
同时随着社会经济水平和个人收入的提高，人们对于物质文化的要求也提高了很多，而且空调行业的发展又是多而迅速，给人们提供可以个很大的可选平台。特别是VRV家用空调系统，因其自身的一系列有点，采用更是优越。
本人此次在叶小芳教授的指导下，进行的是威尼斯花园别墅的中央空调系统的毕业设计。本次设计将通过对空调房间的制冷量进行计算，合理的选择空调制冷设备，达到及满足空调房间空调的使用要求又经济合理的目的，给住户提供一个良好的居住环境。设计中采用详细的冷负荷系数计算法,对今后的学习工作有很大帮助，此次设计采用的是VRV多联机系统。
2.VRV空调系统简介

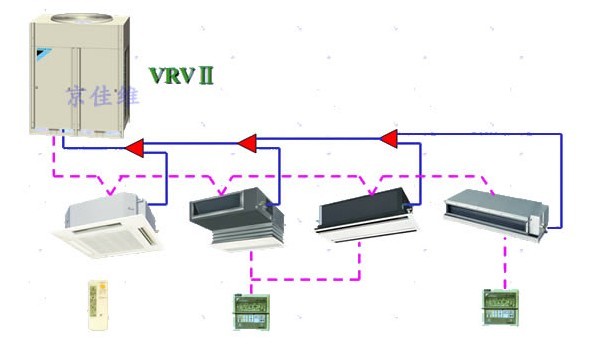

VRV空调系统全称为Variable Refrigerant
Volume系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。正是由于这些特点，其更适合那些别墅里，和需经常独立加班使用的办公楼建筑工程项目。
VRV适合于独立式住宅，也可用于集合式建筑(需要有一个放置室外机组的挑台或阳台 )。VRV系统室内机有多种型式，可适应各种室内装修；制冷剂管路管径小，便于埋墙敷设或进行伪装；该系统能实现变频微电脑控制，可实现节能运行，部分负荷运行效率高，运行费低。因此，VRV系统具有节能、舒适、运转平稳、噪声低等优点，而且各房间独立调节，能满足不同房间不同空调负荷的要求。其主要缺点是初投资高，一般比空调器要高 2～3倍；房间新风比较难解决，如果再采用带热回收的新风系统，造价会更高；系统的施工要求高难度大，从管材材质、制造工艺、零配件供应到现场焊接等要求均非常高，否则会对今后
维修管理带来很大麻烦，这方面的教训不是个别现象。
3. VRV空调系统的设备的特点
VRV空调系统的工作原理与普通蒸汽压缩式制冷系统相同，由压缩机、冷凝器、节流机构和蒸发器组成。与普通蒸汽压缩式制冷装置不同的是，热泵型(包括热回收型)VRV空调系统室内、室外侧换热器都具有冷凝器和蒸发器的双重功能。
在单元式空调(热泵)系统装置中，各组成部件以满足整机功能(如一定的制冷或制热能力)而配置，在同样的工况下不同配置的系统可以有不同的运行参数。对于一定工作能力的空调(热泵)装置，冷凝器、蒸发器乃至压缩机的工作能力是相互影响、相互制衡的，设计时并无统一的工况要求，因此它们也不能作为独立的部件应用于其他系统。
4. 控制系统
VRV空调控制系统可分为三类。
(1)集中控制
集中控制目前广泛用于小型VRV空调系统，如一拖一、一拖二和一拖三系统。控制成本，可以不同层次的控制要求，适合固定配置的机组。
(2)独立式控制
室外机、室内机根据功能不同自带相对独立的控制系统。通过相对简单的通讯实现机组的模式控制，适用于非固定配置的机组。应用特点是通用性好，便于产品的标准化和系列化。
(3)集散式控制
集散式控制是在独立式控制的基础上进行功能升级。一是在模式控制的基础上实现系统运行参数的控制，提高系统的运行效率，二是将空调系统作为建筑环境的子系统，融人楼宇自动控制系统。
本设计采用的别墅户式VRV空调系统是集中控制方法，大大节省了空间和投资。
