人体感应多功能自动控制器的设计
本方案通过开关SA的转换，使电扇、排风扇等实现自动控制，使之有人来时风扇自动打开，人走时风扇自动关闭，从而达到节能目的。

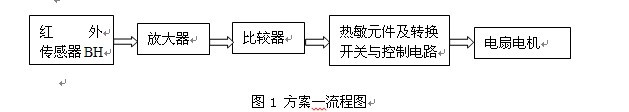

该方案主要由红外传感器BH、放大器、比较器、热敏元件及转换开关与控制电路等组成。
红外传感器BH能在较远的距离探测到由人体移动所发出的微弱红外线。当BH检测到人体移动所发出的7-14pan的红外线信号后，经转换成为低频电信号，由BH输出送到放大器进行放大，放大后进入电压比较器。此后进行开关转换，一条设为电扇自动控制阶段，此时无论BH是否接受到人体红外信号，风扇不转。一条设为周围环境温度升高，此时BH接收到移动人体发出的7～14μm红外线信号后，电扇开始工作。
2．2方案二：
电扇的智能自动控制器
电扇的作用是使空气流动，将人体汗液迅速挥发，吸收身体的热量，使人感觉凉爽。事实上，人感觉热不热，并不是由气温一种因素所决定，当空气相对湿度较大时，虽然气温并不太高，仍会感到闷热，所以相对湿度的影响也不能忽略。本方案自动智能控制器除考虑气温外，还考虑了相对湿度的影响。
该方案电路由6部分组成：1．条件控制电路；2．启动电路；3．调速电路；4．相对湿度控制温度电路；5．延时电路；6．电源电路。
虽然方案一电路流程更加简单，但因考虑该智能电风扇需考虑温度，湿度，人体感应等多种条件，方案二更加全面细致，更加贴切该课程设计的要求。故最终选择方案二。
3 各电路设计和论证
3．1电路设计和论证
3. 1. 1传感器的选择
国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。
传感器的作用
人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。
新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。
在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。
在基础学科研究中，传感器更具有突出的地位。现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到 cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁砀等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。
传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。世界各国都十分重视这一领域的发展。相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。
敏感元件的分类
①物理类，基于力、热、光、电、磁和声等物理效应。②化学类，基于化学反应的原理。③生物类，基于酶、抗体、和激素等分子识别功能。通常据其基本感知功能可分为热敏电阻、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。
传感器的分类
可以用不同的观点对传感器进行分类：它们的转换原理(传感器工作的基本物理或化学效应)；它们的用途；它们的输出信号类型以及制作它们的材料和工艺等。
根据传感器工作原理，可分为物理传感器和化学传感器二大类 ：
传感器工作原理的分类物理传感器应用的是物理效应，诸如压电效应，离化、极化、热电、光电、磁电等效应。被测信号量的微小变化都将转换成电信号。
化学传感器包括那些以化学吸附、电化学反应等现象为因果关系的传感器，被测信号量的微小变化也将转换成电信号。
有些传感器既不能划分到物理类，也不能划分为化学类。大多数传感器是以物理原理为基础运作的。化学传感器技术问题较多，例如可靠性问题，规模生产的可能性，价格问题等，解决了这类难题，化学传感器的应用将会有巨大增长。
常见传感器的应用领域和工作原理列于下表。
1.按照其用途，传感器可分类为：
压力敏和力敏传感器 位置传感器
液面传感器 能耗传感器
速度传感器 加速度传感器
射线辐射传感器 热敏传感器
2.按照其原理，传感器可分类为：
震动传感器 湿敏传感器
磁敏传感器 气敏传感器
真空度传感器 生物传感器等。
以其输出信号为标准可将传感器分为：
模拟传感器——将被测量的非电学量转换成模拟电信号。
数字传感器——将被测量的非电学量转换成数字输出信号(包括直接和间接转换)。
膺数字传感器——将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换)。
开关传感器——当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。
在外界因素的作用下，所有材料都会作出相应的、具有特征性的反应。它们中的那些对外界作用最敏感的材料，即那些具有功能特性的材料，被用来制作传感器的敏感元件。从所应用的材料观点出发可将传感器分成下列几类：
(1)按照其所用材料的类别分
金属 聚合物 陶瓷 混合物
(2)按材料的物理性质分 导体 绝缘体 半导体 磁性材料
(3)按材料的晶体结构分
单晶 多晶 非晶材料
与采用新材料紧密相关的传感器开发工作，可以归纳为下述三个方向：
(1)在已知的材料中探索新的现象、效应和反应，然后使它们能在传感器技术中得到实际使用。
(2)探索新的材料，应用那些已知的现象、效应和反应来改进传感器技术。
(3)在研究新型材料的基础上探索新现象、新效应和反应，并在传感器技术中加以具体实施。
现代传感器制造业的进展取决于用于传感器技术的新材料和敏感元件的开发强度。传感器开发的基本趋势是和半导体以及介质材料的应用密切关联的。表1.2中给出了一些可用于传感器技术的、能够转换能量形式的材料。
按照其制造工艺，可以将传感器区分为：
集成传感器薄膜传感器厚膜传感器陶瓷传感器
集成传感器是用标准的生产硅基半导体集成电路的工艺技术制造的。通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。
薄膜传感器则是通过沉积在介质衬底(基板)上的，相应敏感材料的薄膜形成的。使用混合工艺时，同样可将部分电路制造在此基板上。
厚膜传感器是利用相应材料的浆料，涂覆在陶瓷基片上制成的，基片通常是Al2O3制成的，然后进行热处理，使厚膜成形。
陶瓷传感器采用标准的陶瓷工艺或其某种变种工艺(溶胶-凝胶等)生产。
完成适当的预备性操作之后，已成形的元件在高温中进行烧结。厚膜和陶瓷传感器这二种工艺之间有许多共同特性，在某些方面，可以认为厚膜工艺是陶瓷工艺的一种变型。
每种工艺技术都有自己的优点和不足。由于研究、开发和生产所需的资本投入较低，以及传感器参数的高稳定性等原因，采用陶瓷和厚膜传感器比较合理。
传感器静态特性
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。
（1）线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。
（2）灵敏度：灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量与引起该增量的相应输入量增量之比。用S表示灵敏度。
（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象成为迟滞。对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。
（4）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
