基于S7-200 PLC控制的病房呼叫系统

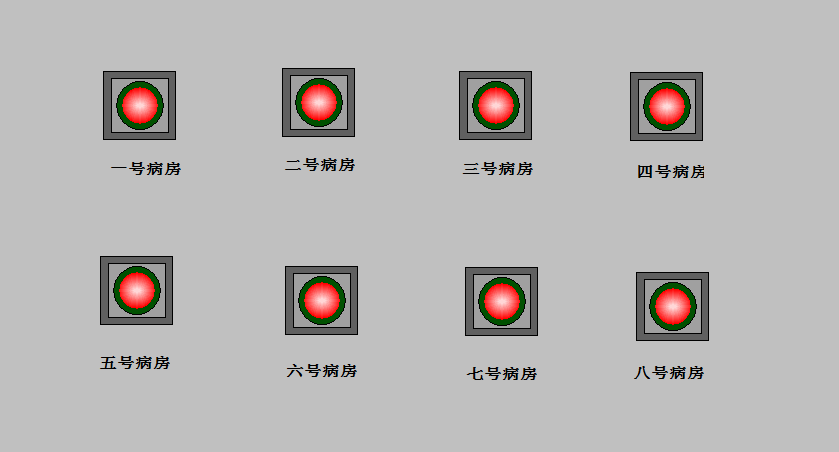

摘要 ：本文是基于s7-200 PLC控制的病房呼叫系统，每个病房有呼叫和复位两个按钮，当病房有呼叫请求时，护士站值班室显示屏上会显示病床号，并且每隔0.5秒闪烁一次，蜂鸣器报警一次，并将声、光报警在显示屏上显示病房号。当护士收到信号并到病房内按下“复位”键取消呼叫。医院的病房呼叫系统是病人与医护人员的一种便捷快速沟通，是提高医院工作效率、服务质量的重要途径方式。本设计采用西门子s7-200 PLC控制系统和MCGS组态软件通用版触摸屏监控系统，他的特点是维修快捷方便、成本较低，使用方便。通过仿真软件对其仿真，突出体现了其正确性和实用性。
关键词：病床呼叫系统、PLC、病房、MCGS
Ward call system based on PLC S7-200 control
Abstract ：Hospital ward call system is a convenient and fast communication between patients and medical staff. It is an important way to improve the efficiency and quality of service. This paper is based on S7-200 PLC control of ward call system, each ward has call and reset button, when the unit when a call request, nurse station duty room on the screen will display the sickbed, and every 0.5 seconds flashing a, buzzer alarm once, and sound and light alarm unit, display on the screen. When the nurse received signal to the ward and press the "reset" button to cancel the call. This design uses the SIEMENS S7-200 PLC control system and MCGS configuration software generic version of the touch screen monitoring system, its characteristic is convenient and quick maintenance and low cost, easy to use. Through the simulation software for the simulation, highlighting its correctness and practicability.
Keywords:Beds call system, PLC, and MCGS ward
目 录
第一章 绪论 2
1.1课题背景及意义 3
1.2课题研究的内容 3
第二章 硬件设计 4
2.1 硬件的概念 5
2.2 硬件的种类与其多样性 7
第三章 病房呼叫系统的硬件设计 12
3.1 PLC选型 12
3.2 PLC控制的特点 13
3.3 PLC程序 15
3.4 I/0分配表 20
3.5 PLC外部接线图 22
第四章 MCGS组态软件的设计 23
4.1 组态软件简介 23
4.2 组态软件的选择 25
4.3 MCGS 编制 26
4.4 MCGS 画面 45
第五章 程序调试与监控 46
小结与致谢 52
参考文献
[1]刘瑶瑶 西门子s7-200 PLC基础及典型应用 北京：机械工业出版社，2014.10
[2]陈涛 李军等.西门子s7-200 PLC控制系统 北京：化学工业出版社，2012
[3]廖常初.西门子人机界面（触摸屏）组态与应用技术 2版 机械工业出版社，2008
[4]肖威 李庆海 PLC及触摸屏组态控制技术 北京：电子工业出版社，2010.8
[5]席巍人机界面与组态技术 机械工业出版社
