心率监测手环设计
摘要：本文是对心率监测手环原型设计的研究，本设计将选用绿光反射式光电传感器SON1303用来将脉搏转换成模拟信号，该信号经过外部放大和整形后，送入单片机AT89S52进行信号的处理。在短时间内，测量出人体一分钟的脉搏数，并将数据进行实时显示。本设计还通过单片机AT89S52与蓝牙模块HC-05的连接，将测得的心率数据使用可视化程序进行显示。该设计不仅实时测量出了人体的心率数据，还实现了上位机与下位机之间短距离的数据交互。
关键字：心率检测手环原型设计；光电传感器SON1303；蓝牙HC-05模块；可视化程序显示
Heart rate monitoring bracelet design
Abstract：This paper is a study of heart rate monitoring bracelet prototype design, this design will use the green reflection type photoelectric sensor SON1303 used to pulse is converted to an analog signal, the signal after external amplifying and shaping, into the AT89S52 microcontroller signal processing. In a short time, measuring the human body a minute of the pulse number, and the data for real-time display. The design is also through the AT89S52 MCU and Bluetooth module HC-05 connection, the measured heart rate data using the visual program for display. This design not only measured the heart rate data, but also realized the data exchange between the host computer and the slave computer.
Key words: heart rate detection Bracelet prototype design; photoelectric sensor SON1303; Bluetooth HC-05 module; visualization program display
目录
1 引言 3
2总体方案设计 4
2.1方案一： 4
2.2方案二： 5
3分电路设计和论证 6
3.1传感器模块 6
3.1.1传感器的选型 6
3.1.2 SON1303传感器 7
3.2外部运放电路 8
3.2.1放大器的简介 8
3.2.2放大器的选择 8
3.2.3 LM358简介 8
3.2.4外部运放电路 9
3.3波形转换 10
3.4单片机的选择 10
3.4.1单片机的简介 10
3.4.2单片机的对比选型 11
3.4.3 AT89S52单片机简介 11
3.4.4 AT89S52引脚功能说明 12
3.4.5 AT89S52最小系统 12
3.5蓝牙模块的选择 14
3.5.1蓝牙技术的发展 14
3.5.2蓝牙拓扑结构 15
3.5.3蓝牙协议体系结构 15
3.5.4蓝牙技术的优势 16
3.5.5蓝牙模块的选型 16
3.6显示模块 18
3.7电源模块的选择 19
4软件设计 20
4.1心率测量计数原理 20
4.2主程序流程图 20
4.4.1 下位机系统主程序 22
4.4.2上位机系统主程序 23
5.系统的调试 24
5.1调试软件介绍 24
5.2 Protel99 Se的使用方式 24
5.3安装与调试 25
6.小结与展望 26
7参考文献 26
8附录 27
8.1源程序 27

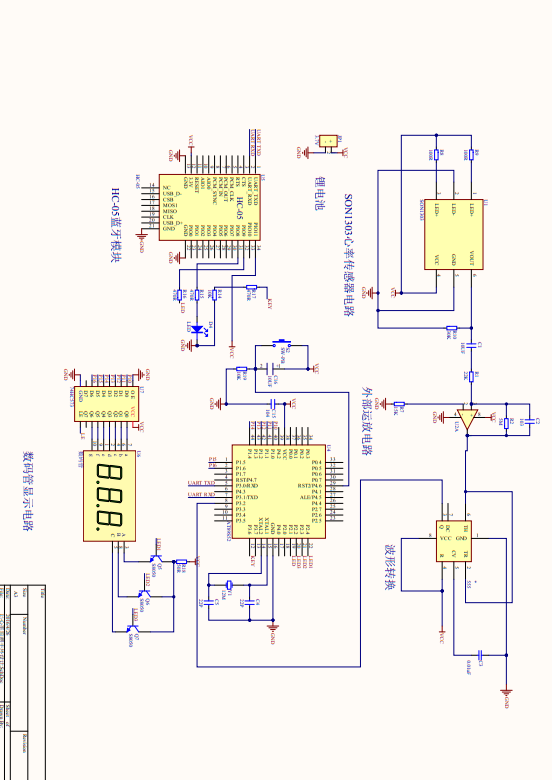

8.2原理图 33
参考文献
[1]高上凯．浅谈脑一机接口的发展现状与挑战[J]．中国生物医学工程学报，2007，26(6)：801-803．
[2]高一乐.智能运动手环的发展现状分析.当代体育科技，2016,02（20）.
[3]毛彤，周开宇.可穿戴设备综合分析及建议.电信科学，2014,10.
[4]陈龙，沈云明.湖北商业高等学校学报.2000,09.
[5] 李秀农，汪国强．光电式脉搏传感器及由其组成的血压测量仪[J]．电测与仪表，1998，35(3)：35-48．
[6]康光华.电子技术基础数字部分.第五版.北京：高等教育出版社,2007:234-236
[7] 赵茂泰．智能仪器原理及应用[M]．北京：电子工业出版社．2004：7.
[8]赵力，钱向明，邹采荣，等，语音信号中的情感识别研究[J].软件学报，2001（12）：1050—1055.
