基于51单片机的固态物料在线监测系统设计
摘要：固态料仓料位在线监测设备有多种，如红外感应料位计、超生波料位计、阻旋式料位开关等，但是它们对灰尘、高温等干扰因素多的特殊环境的料仓料位的监测可靠性较差， 故障率较高，同时维护成本也较高。针对固态物料装置料位检测的需要,设计了一种以双电容料位传感器的智能检测系统，双电容传感器技术,消除了温、湿度等干扰因素,使该检测系统能适应恶劣的工业环境。同时该系统以AT89C51单片机为微控制器，由双电容式料位传感器、传感器信号检测电路,CPU及显示电路、报警电路和系统软件等构成。
关键词：双电容式传感器；单片机；微小电容测量电路； C/V转换电路；报警器
Absrtact: There are many kinds of on-line monitoring equipment for solid silo level, such as infrared induction level gauge, supersonic wave level gauge, anti-rotation level switch, etc. However, their monitoring reliability for silo level in special environment with many interference factors such as dust and high temperature is poor, the failure rate is high, and the maintenance cost is also high. In order to meet the need of solid material level detection, an intelligent detection system based on double capacitance level sensor is designed. The technology of double capacitance level sensor eliminates the interference factors such as temperature and humidity, so that the detection system can adapt to harsh industrial environment. At the same time, the system takes AT89C51 as microcontroller, and consists of dual capacitive level sensor, sensor signal detection circuit, CPU and display circuit, alarm circuit and system software.
Key words: dual capacitive sensor; single chip computer; micro capacitance measurement circuit; C/V conversion circuit; alarm
目录
1 绪论 3
1.1课题背景 3
1.2 固态物料料位检测的目的和意义 3
1.3 国内外料位监测的发展现状 4
1.4本论文的研究内容 4
2 电容式料位传感器原理、应用及发展 6
2.1 电容式料位传感器 6
3 固态物料料位智能检测系统 8
3.1电容式传感器的设计 8
3.2系统设计方案的确定 10
4 系统硬件电路设计 11
4.1 正弦激励源电路 11
4.2信号检测电路 12
4.3数据采集电路设计(A/D) 13
4.4 显示电路的设计 16
4.5 报警系统电路设计 17
4.6 看门狗电路设计 18
5 系统软件实现 19

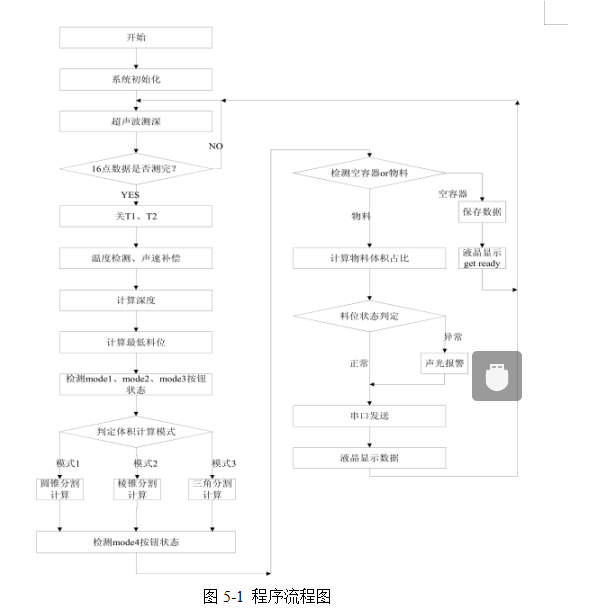

5.1 主程序 19
5.2 数据采集子程序 20
6 结论 23
参考文献 24
参考文献
[1] 谢利理.,李玉忍:西北工业大学自动控制系，陕西 西安 邮编:710072
[2] 陈 颖:电容式传感器在砂石计量系统中的应用研究，长沙理工大学
[3] 杨纯祥.几种料仓高料位检测装置的比较.烧结球团,2006年7月第25卷第4期
[4] 汪池辉.粉料料位计的设计与应用.浙江水利科技，2002年第5期
[5] 黄明强.高俊山等.电厂粉煤仓料位超声检测系统.华北电力技术.1995( 2):47～49
[6] K.K1eiKnecht.Detection for particle Radiation Cabridge University press，1986 4～5
[7] 朱沙.电容传感器在薄板在线测厚中的应用.兵土自动化.2000 (2): 20～23
[8] 刘迎春,叶湘宾.传感器原理设计与应用.长沙:国防科技大学出版社.1996
[9] 强锡富.传感器.机械土业出版社.1988
[10] D.Marioli.High-Accuracy measurement technique for capacitance transdulers
Meas Sci.Technol.No,4;337～343
[11] 张洪润，蓝清华等.单片机应用技术教程.清华大学出版社.1998
[12] 余永权.ATMEL89系列FLASH单片机原理及应用.电子工业出版社.2000
[13] 腾世进.从AT89C51了解单片机.单片机速通教程.2001
[14] 何立民. NICS-51系列单片机应用系统设计系统配置与接口技术.北京航天航空大学出版社.1999
[15] 李锻炼等.抗寄生干扰的小电容测量电路的研究.仪表技术与传感器.1997(7):28～32
[16] 王瑞平.多节电容式煤位传感器.煤矿自动化.1997(4)56～57
[17] 雷淑英,尹绍宏.单片机控制的数据采集系统.大津轻工业学院学报.2001(3):21 ～24
[18] 王幸之,钟爱琴等.AT89系列单片机原理与接口技术.北京航天航空大学出版社.2004
[19] 全为民. AT98C51自动扫描键盘/显示器的设计及应用.微型机与应用.2001 (5):l6～17
[20] 何循来.高性能八位单片机AT89C51.半导体技术.1997,8(4):61 ～63
[21] 李秉操,张登举等编著.单片机接口技术及在工业控制中的应用.西安:陕西电子编辑部.1991
[23] 马忠梅等.单片机的C语言应用程序设计.北京航天航空大学出版社.2003
[24] Van den Eijnden P M C M 1985 A Couse on Field Programamable Logic(Eindhoven:Eindhoven University)
[25] ATMEL.B-bit Microcontroller with 4K Bytes Flash AT89C51.2000
[26] 国戴蓉，刘祖林.智能仪器中单片机的抗干扰问题.仪表技术与传感器1999 (12):37 ～41
[27] 张良.用MAX813L设计单片机看门狗与电源监控电路.单片机与嵌入式系统应用.2001(5): 51 ～52
[28] Yang WQ.A Self-Balancing Circuit to Measure Capacitance and Loss Conductancefor Industrial Transducer Application[J]，IEEE Tra. I&M, 1996, 45(6): 955～958
