基于STM32的仓储环境监测系统设计
摘要：在将新的通信技术与农业产业相结合的思想基础上，综合了STM32单片机和信息采集技术，对STM32单片机进行了研究与设计。这个监控系统是由中心控制模块、屏显模块、温湿度检测模块，烟雾检测模块，可以防止以前仓储环境监测存在的问题，让仓储监测更效率、更方便。和以前不同的是新的仓储监测系统不再依赖有线进行报警，而是凭借当今更为发达，迅捷，简便便的移动网络，以方便的数字或语言形式，直接把报警情况放在用户的通讯设备上，并可以用声音报警来告知人们，防范一些不利要素，除此之外，移动网络的新兴，使人们可以无线远程的接收控制监测系统。该仓储环境监测系统具有成本低，操作方便简单等特点。
关键词：仓储监测系统；STM32；成本低
Design of Warehouse Environment Monitoring System
Based on STM32
Abstract: Based on the thinking of integrating the new communication technology into the agricultural industry, this paper synthesizes 51 storage l, information collection and other technologies, or studies or designs a storage mouth monitoring systems is based on STM32 single chip or GSM SMS module. This style consists of the main master module, this displayer nine, Temperature and humidity monitoring module and smoke gas monitoring module, which can prevent the existing problems in the storage environment monitoring, and make the storage monitoring more efficient and more convenient. Unlike this formed, the new storage monitoring system is no longer dependent on the cable for alarm, but by the more relay and monitoring mobile network. The alarm is displayed directly on the display screen in the most prominent text or English form, and the sound alarm can be used to warn the people and prevent some unfavorable factors. Besides, the new mobile network enables people to receive control and monitoring systems remotely. The warehouse environment monitoring system has the characteristics of low cost, Simple and quick operation, simple and light operation.
Keywords: warehousing monitoring system; STM32; low cost
目录
1 绪论 4
1.1课题背景和意义 4
1.2国内发展现状 4
1.3智能安防系统的发展前景 5
2 系统方案设计 7
2.1设计任务与要求 7
2.2 单片机选择 7
2.3 方案思路详解 8
2.4 本章小结 8
3 硬件电路设计和论证 9
3.1 主控模块 9
3.2 温湿度检测模块 11
3.3 烟雾检测模块 12
3.4 电源控制模块 13
3.5 显示模块 13
3.6 报警模块 14
3.7本章小结 15
4 系统软件设计 16
4.1软件模块化设计 16
4.2温湿度监控设计 16
4.3烟雾监控设计 17
4.4显示模块设计 18
4.5报警模块设计 19
4.7本章小结 20
5 系统仿真与调试 21
5.1 软件方面问题 21
5.2本章小结 21
6 总结与展望 22
参考文献 23
致谢 24
附录 25

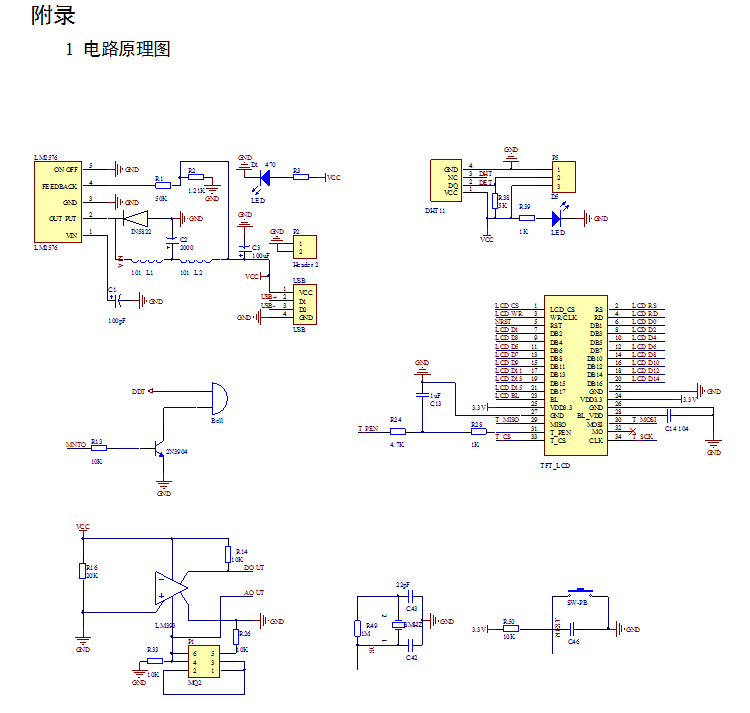

1 电路原理图 25
1 绪论
1.1课题背景和意义
随着年代的发展，农业的进步，人们急需一种低成本高精确的仓储环境监测系统，能安全可靠的进行生活中仓库环境的监测，及时发现安全隐患并告知用户，便于将这些安全隐患消灭于萌芽状态，这样人们才可以安心的工作不用考虑仓库的安全状况保障自己的财产安全。就这样有关仓库、会议室等一些地方的环境监测和报警系统的研究和开发被各大生产厂家，研究单位所重视，不仅如此现在世界上也出现了各种各样，花样繁多的环境监测警报系统，但这些装置大多由于高成本，低精度的关系而泯灭于市场，难以普及开来。
但随着时代带动着电子技术的进步，stm32凭借它具有占空间小、投资低、超高的集成度和性价比不错这些优点在工业领域方面、仪表设备、电子机床、信息采集以及各种家居物联网设备这些方面得到了广泛的运用。因此能否利用以单片机为主，其它周边机器来研发一种比较合适于仓库、保险库、银行金库等重要场所的低成本、高可靠性的多种功能型环境监测系统，当然对于会出现的房子内偸抢自己发出警报并告知用户进行规范和处理已经迫在眉睫[3]。除此之外，由于时代在快速的迈进，人们的生活节奏越来越快餐化，所以有关仓储，办公等密封性场景的环境监测需求也需要简便快速。
从过去到现在，从人力型农耕到机器作物，科学养植。在务农越来越便捷的同时，农作物的产量也是飞一般的增长开来。由此为了这些富余的农作产物，良好便捷的仓储便是新时代的要求了，所以在此背景下一款简单，轻巧，便宜的仓储环境监测器便是当下我们可以研究的内容了。
1.2国内发展现状
由于时代的发展，科学技术的迅速进步，数据化时代已经来临，仓库管理监控技术也越来越成熟，PC技术、internet技术、数据控制技术、数据通信等这些技术是智能化时代最为厚实的基础。因此社会上的各大厂商、投资者们也开始加入了智能化仓储这个广阔的市场并做出不俗的贡献。目前仓储现代化还没有人可以给出完整的定义，不过仓储安全的智能化，数据通信的智能化和智能化的管理系统这三种可以说是其中最为重要的。能够拥有自己的智能的防止偷窃并保障安全是自动化仓化储的一个很重要的内容，尤其是经过这几年物联网科学应用的大幅度迈进，智能安全防火防盗等得已经飞速发展起来[4]。目前我们国家，智能化环境监测警报系统已经是物联网家居必不可少的一份子，根据我们国家发出的规定，这其中包括了屏幕监控、安全防火警示、help信息、有害气体泄漏检测、等内容。仓储环境检测报警便是当中的一项，报警装置应该会有很多个用来探测的线口，并且有红外线探测器和微波监测装置、温湿度监测装置、有害气体感应装置，这些装置可以发出警报信息，然后通过移动互联网将警告信息传送到用户们的移动设备上让用户们可以快速了解并解决麻烦[5]。警报系统在有两方面的优点，一是监控技术和探测器自身进化迅速，二是远程无线监控警报的迅速进化。探测器的发展主要有三种不同的检测技术，即红外传感技术、超声波检测技术和微波传输监测技术。在这一领域呼声最高的是几种技术为一体的复杂型检测器，它是在同一台机器上封装两个或两个以上设备的组合，这样在这种设备组合之后，他们的错误信息将减少到很低。复合超声探测器有两种：超声/被动红外复合探测器和微波/被动红外混合探测器。除此长途的无线警报的发展主要有四种：有线警报程序、无线警报程序，警报防御网络。当前市面上有关仓储环境监测系统的产物也是越来越丰富。按照报警系统的规模可以分成三种：小，中，大。其中小规模安全报警系统近在市场上占有比例较大，比如GSM型报警系统。它具有装载简单、操作辩解，运营成本较低的特点，不顾也发现了一些缺点比如:信号范围小、较高的错报等问题，由于这些使它不会有太大的应用面。不过因为这些产物能拥有足够小巧、能耗不高、成本不高、操作运用简单这些优势，不过像一些不复杂的地方和个人仓库还是非常合适的，所以现在这些商品在市场上还是表现的非常好的[6]。中等范围的安全保护警报系统，比如闭路显示器监控、无线监控，不管是应用方面，还是在安装上，都在小范围防盗警报系统和大范围防盗警报系统所表现的中间。不过它的报警功能、相关的技术能力和系统与成熟的报警系统还是有很大的差距，但是与小的机型系统相比，它还是缺少好的耐看的好管理的显示界面，操控功能，使它的性价比很低。当前我国市厂上警报器主要有三种分别是增压式防盗警报器，电子门防盗警报器和挡光触发接触式警报器，不过由于技术的不成熟这几种警报器都有一些缺点。
