低桩承台板桩码头设计
1.设计技术要求

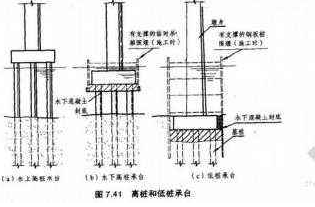

本次设计内容为3个5000吨级舾装码头泊位，码头平面布置要求采用满堂红顺岸式布置方案，桩基采用预应力钢筋混凝土板桩，结构形式采用低桩承台式结构。
2.设计参考资料
（1）《海港总平面设计规范》（JTJ211-99）；
（2）《港口工程荷载规范》(JTJ215-98)；
（3）《板桩码头设计与施工规范》(JTS167-3-2009)；
（4）《港口工程结构设计算例》；
（5）《港口水工建筑物》（陈万佳主编）。
3.设计主要条件
3.1建筑物种类、等级和规模
本工程水工建筑物包括3个5000吨级舾装码头泊位，水工建筑物的结构安全等级均为II级。
3.2设计船型
本工程设计船型尺度如下表所示。
设计代表船型
船舶吨级
（DWT） 设计船型尺度 备注
总长L（m） 型宽B（m） 型深H（m） 控制空载吃水T（m）
5000 135 21 11.6 7.3 设计船型
3.3自然条件
1、潮位特征值
用珠江口东莞河段验潮站多年资料统计，潮位特征值如下：
历年最高潮位：3.364米 历年最低潮位：-0.476米
平均高潮位：1.354米 平均低潮位：0.264米
平均潮差：1.08米 平均涨潮历时：5时20分
平均落潮历时：7时12分
2、设计水位(珠江基准面)
设计高水位（高潮10％）：1.03米
设计低水位（低潮90％）：1.35米
3、极端水位
极端高水位：2.30米
极端低水位：-2.10米
4、地质条件
工程场地地貌上属珠江三角洲海陆交互相堆积平原，地形平坦且开阔，原为蕉地及河涌，已经填土平整。
根据钻探揭露，场地地层可分为：第四系的人工填土层、海陆交互相堆积层及燕山期花岗片麻岩层。现自上而下分述如下：
1）、人工填土层（Qml）
（1）素填土
全场分布广泛，除ZK14、ZK15、ZK16、ZK19、ZK20、ZK21、ZK22孔缺失外其余各孔均揭露到，厚度大，分布于地表。最薄处为0.70m，见于ZK3号孔；最厚处为2.60m，见于ZK4号孔；平均厚度为1.50m；层面最高处标高为1.88m，见于ZK4号孔；层面最低处标高为1.02m，见于ZK7号孔；平均标高为1.21m。
褐灰色，浅灰色，由粉细砂夹粘性土组成，欠压实，干燥～稍湿，松散。
2）、海陆交互相堆积层（Qmc）
场地内第四系海陆交互相堆积层，根据其岩土特征可分为：淤泥、淤泥质土、粉质粘土、中砂、粉质粘土、粗砂、卵石等七个亚层。
（2－1）淤泥
全场分布广泛，各孔均揭露到，厚度大。最薄处为9.60m，见于ZK7号孔；最厚处为21.90m，见于ZK17号孔；平均厚度为12.66m；层面最高处标高为1.42m，见于ZK19号孔；层面最低处标高为-1.37m，见于ZK6号孔；平均标高为0.22m。
呈深灰色，灰黑色，流塑状，饱和，土质较均匀，含腐植质及少量贝壳碎屑，局部呈淤泥质砂或淤泥质土出现。
（2－2）淤泥质土
全场分布广泛，各孔均揭露到，厚度较大。最薄处为4.60m，见于ZK1号孔；最厚处为21.80m，见于ZK19号孔；平均厚度为9.65m；层面最高处标高为-8.78m，见于ZK21号孔；层面最低处标高为-22.19m，见于ZK17号孔；平均标高为-12.44m。
呈深灰色，灰黑色，流塑状，饱和，土质较均匀，含腐植质及少量贝壳碎屑，局部呈淤泥质砂或淤泥出现。
（2－3）粉质粘土
场地分布广泛，除ZK13、ZK14、ZK16、ZK18、ZK20、ZK21、ZK22孔缺失外其余各孔均揭露到，厚度较大，层位连续性好。最薄处为0.60m，见于ZK17号孔；最厚处为7.40m，见于ZK3号孔；平均厚度为3.73m；层面最高处标高为-17.35m，见于ZK2号孔；层面最低处标高为-33.08m，见于ZK19号孔；平均标高为-21.44m。
呈土黄色，灰白色，局部呈紫红色，土质较均匀，由粘粒夹粉粒组成，湿～很湿，可塑状，局部地段含较多中细砂，呈粉土或含粘性土粗砂出现。
（2－4）中砂
场地分布广泛，各孔均见有，厚度较大，层位较稳定。最薄处为1.70m，见于ZK18号孔；最厚处为12.80m，见于ZK20号孔；平均厚度为6.70m；层面最高处标高为-18.91m，见于ZK20号孔；层面最低处标高为-33.98m，见于ZK19号孔；平均标高为-24.64m。
呈褐黄色，灰白色，砂粒成份为石英，亚园形，级配较好，多呈中密～密实状，饱和，含少量粘性土胶结，局部含少量石英石及卵砾石。
（2－5）粉质粘土
场地分布较广泛，除ZK1、ZK15、ZK17、ZK19孔缺失外其余各孔均揭露到，厚度较大，层位连续性好。最薄处为1.40m，见于ZK2号孔；最厚处为7.75m，见于ZK6号孔；平均厚度为3.86m；层面最高处标高为-25.75m，见于ZK8号孔；层面最低处标高为-33.12m，见于ZK10号孔；平均标高为-29.96m。
呈土黄色，灰白色，局部呈灰褐色，土质较均匀，由粘粒夹粉粒组成，湿～很湿，可塑状，局部地段含少量中细砂。
（2－6）粗砂
场地分布广泛，各孔均见有，厚度较大，层位较稳定。最薄处为2.30m，见于ZK5号孔；最厚处为28.60m，见于ZK14号孔；平均厚度为18.02m；层面最高处标高为-28.95m，见于ZK8号孔；层面最低处标高为-41.78m，见于ZK19号孔；平均标高为-34.50m。
呈褐黄色，灰白色，砂粒成份为石英，亚园形，级配较好，多呈密实状，局部中密状饱和，含少量粘性土胶结，局部含大量石英石及卵砾石。
（2－7）卵石
全场分布局限，仅ZK1、ZK2、ZK3、ZK4、ZK5、ZK7、ZK8、ZK9、ZK13、ZK18孔揭露到，厚度较大。最薄处为3.90m，见于ZK2号孔；最厚处为23.60m，见于ZK1号孔；平均厚度为14.19m；层面最高处标高为-37.39m，见于ZK5号孔；层面最低处标高为-57.25m，见于ZK2号孔；平均标高为-45.58m。
浅褐黄色，灰黄色，局部呈灰白色，密实状，饱和。卵石呈次圆状，粒径2～5cm不等，约占65%以上，级配较差，空隙由粗砾砂充填，中下部含15～20%砾石，钻进时钻杆剧烈跳动。
3）、燕山期花岗片麻岩风化层（γ52）
场地下伏基岩为燕山期，岩性为花岗片麻岩。本次勘察揭露到强风化花岗片麻岩、中风化花岗片麻岩二个亚层。各层间层面起伏较大，呈渐变过渡关系，层位稳定。
（3－1）强风化花岗片麻岩
全场分布广泛，除ZK9、ZK10孔缺失外其余各孔均揭露到，厚度较小，大部分钻孔未揭穿。最薄处为1.10m，见于ZK16号孔；最厚处为5.65m，见于ZK22号孔；平均厚度3.51m；层面最高处标高为-54.59m，见于ZK12号孔；层面最低处标高为-62.67m，见于ZK1号孔；平均标高为-58.92m。
褐黄色，灰绿色，顶部多呈坚硬土状，中下部多呈土夹岩块状、块状，半岩半土状，岩块用手能折断，岩体极破碎，裂隙极发育，底部含较多中风化碎岩块。
（3－2）中风化花岗片麻岩
场地仅ZK2、ZK8、ZK9、ZK10、ZK11、ZK14、ZK15、ZK16、ZK18、ZK20、ZK22孔揭露到，揭露厚度较小，未揭穿。最薄处为0.50m，见于ZK20号孔；最厚处为3.30m，见于ZK10号孔；平均厚度为1.70m；层面最高处标高为-58.05m，见于ZK11号孔；层面最低处标高为-66.69m，见于ZK14号孔；平均标高为-62.26m。
呈青灰色，坚硬，岩芯多呈短柱状、块状，岩体稍破碎，裂隙发育，岩块锤击声脆。为较硬岩，较完整，岩体基本质量等级为Ⅲ类。
