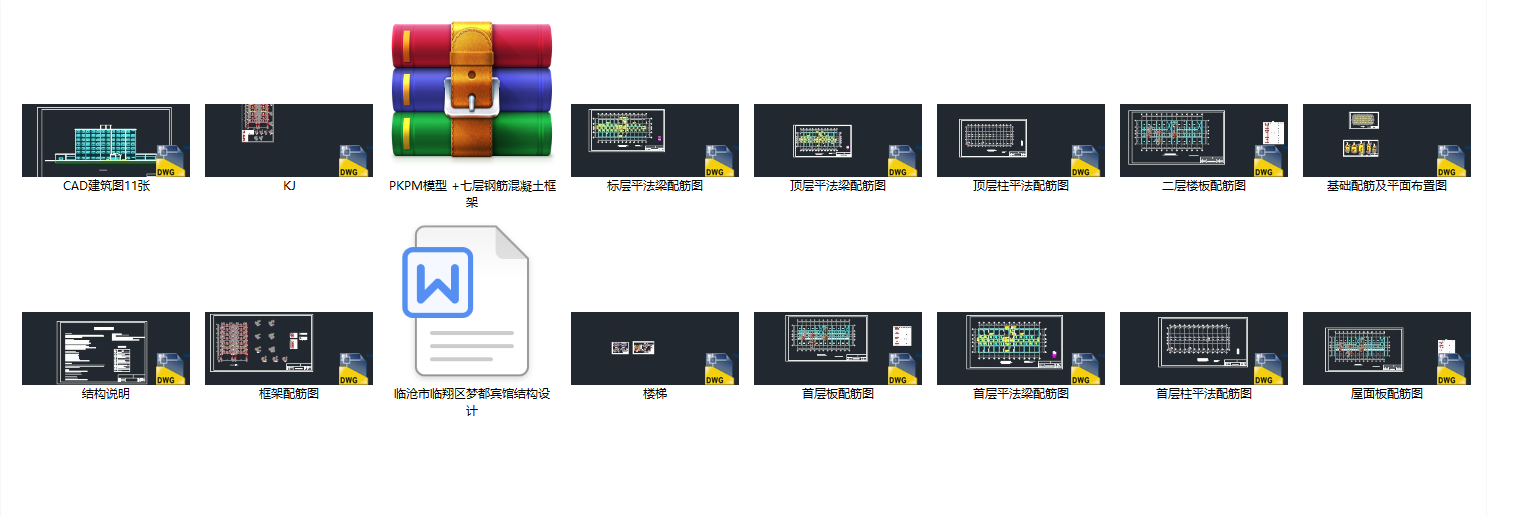

临沧市临翔区梦都宾馆结构设计 （说明书+建筑图+结构图+pkpm)
摘 要
本设计主体为临沧市临翔区梦都宾馆结构设计，该工程为七层框架结构体系，建筑面积6000m2，建筑物平面为品字形。内廊宽度2.2m,标准层高3.3m，室内外高差0.45m，其它轴网尺寸等详见平面简图。耐火等级二级，抗震设防烈度6度。设计使用年限50年。首层要求设置门厅、接待、总服务台等，其它如会议室，小卖部、展销部、会客室、邮电、门卫、文印、餐厅等设施.填充墙采用空心陶粒砌块，基础采用桩基础。在设计上，根据房屋的使用功能及建筑设计的要求，主要考虑了防火疏散要求和抗震要求，进行了建筑平面，立面及剖面设计，并且绘制了框架梁柱、板和基础配筋图及平面结构布置图。在选型布置上，采用简单的矩形并对称布置增强结构的抗震性能。在结构计算上，主要进行了水平荷载和竖向荷载计算，主要采用了底部剪力法和弯矩二次分配法。水平荷载主要计算了风荷载和地震荷载。然后，对梁柱进行了内力组合和配筋计算。现浇板分了单向板和双向板进行计算。最后是桩基础的配筋计算。
关键词：框架结构；钢筋混凝土 ；结构设计；荷载组合
目 录
第一章 建筑设计说明
1、建筑概况………………………………………………………………………4
2、设计资料………………………………………………………………………4
3、建筑要求………………………………………………………………………4
4、建筑细部设计…………………………………………………………………4
第二章 结构设计说明
1、结构方案选取…………………………………………………………………5
2、楼梯方案的选择………………………………………………………………6
3、建筑材料的选择………………………………………………………………6
4、基础形式选取…………………………………………………………………6
5、结构布置计算…………………………………………………………………6
第三章 结构计算书
1、框架结构计算方法，框架截面尺寸的确定…………………………………8
1.1框架计算方法的确定…………………………………………………………8
1.2框架截面尺寸的确定…………………………………………………………8
2、荷载计算 ……………………………………………………………………9
2.1屋面恒荷载……………………………………………………………………9
2.2楼面恒荷载……………………………………………………………………11
2.3构件自重………………………………………………………………………11
2.4活荷载…………………………………………………………………………13
3 、竖向荷载作用下框架结构的内力分析 ……………………………………14
3.1恒活载作用下的内力分析……………………………………………………14
3.2梁受的竖向荷载计算…………………………………………………………16
3.3柱受的竖向荷载计算…………………………………………………………19
4、 梁、柱的线刚度及风荷载计算 ……………………………………………22
4.1框架梁、柱线刚度计算………………………………………………………22
4.2风荷载及风荷载作用下内力计算……………………………………………23
5、 内力计算 ……………………………………………………………………29
5.1框架弯矩、剪力和轴力计算…………………………………………………29
5.2内力组合………………………………………………………………………38
6、框架梁柱截面设计及配筋……………………………………………………47
6.1框架柱截面设计………………………………………………………………47
6.2框架梁截面设计………………………………………………………………54
7、基础设计………………………………………………………………………61
7.1设计说明………………………………………………………………………61
7.2柱下独立基础设计……………………………………………………………61
7、楼梯设计 ……………………………………………………………………67
7.1设计资料………………………………………………………………………67
7.2.梯段板计算……………………………………………………………………67
7.3斜梁计算………………………………………………………………………68
7.4休息平台板计算………………………………………………………………69
7.5休息平台梁计算………………………………………………………………70
8、板的设计 ……………………………………………………………………70
8.1设计资料………………………………………………………………………73
8.2弯矩计算………………………………………………………………………73
8.3配筋计算………………………………………………………………………78
总结…………………………………………………………………………………………80
参考文献……………………………………………………………………………………81
致谢…………………………………………………………………………………………82
前 言
毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。通过毕业设计,可以将以前学过的知识重温回顾,对疑难知识再学习,对提高个人的综合知识结构有着重要的作用。通过毕业设计,使我们在资料查找、设计安排、分析计算、施工图绘制、口头表达等各个方面得到综合训练,具备从事相关工作的基本技术素质和技能。
目前，我国建筑中仍以钢筋混凝土结构为主，钢筋混凝土造价较低，材料来源丰富，且可以浇筑成各种复杂断面形状，节省钢材，承载力也不低，经过合理设计可以获得较好的抗震性能。今后几十年，钢筋混凝土结构仍将活跃在我国的建筑史上。框架结构体系的主要特点是平面布置比较灵活，能提供较大的室内空间，对于办公楼是最常用的结构体系。
多层建筑结构的设计，除了要根据建筑高度、抗震设防等级等合理选择结构材料、抗侧力结构体系外，要特别重视建筑体形和结构总体布置。建筑体形是指建筑的平面和立面；结构总体布置指结构构件的平面布置和竖向布置。 建筑体形和结构总体布置对结构的抗震性能有决定性的作用。
毕业设计的三个月里，在指导老师的帮助下，经过查阅资料、设计计算、论文撰写以及图纸绘制，加深了对规范等相关内容的理解，巩固了专业知识，提高了综合分析、解决问题的能力。并熟练掌握了AutoCAD和结构设计软件PKPMCAD，基本上达到了毕业设计的目的与要求。
框架结构设计的计算工作量很大，在计算过程中以手算为主，后面采用建筑结构软件PKPMCAD进行电算,并将电算结果与手算结果进行了误差分析对比。由于自己水平有限，难免有错误和疏漏之处，敬请各位老师批评指正。
第一章 建筑设计说明
1、建筑概况
1.1 设计题目 临沧市临翔区梦都宾馆结构设计
1.2 建筑面积 6000㎡
1.3 建筑总高度 24.75ｍ（室外地坪算起）
1.4 建筑层数 七层
1.5 结构类型 框架结构
1.6 工程概况
该工程为七层框架结构体系，建筑面积约6000m2，建筑物平面为品字形。内廊宽度2.2m,标准层高3.3m，室内外高差0.45m，其它轴网尺寸等详见平面简图。耐火等级二级，抗震设防烈度6度。设计使用年限50年。
2、 设计资料
1建筑要求：总面积6000左右，主体结构7层，标准层层高3.3米。
2结构要求：钢筋混凝土框架结构，墙体采用普通烧结砖砌块，现浇钢筋混凝土楼板。
3气象资料：基本风压0.35kN/㎡，基本雪压0.4 kN/㎡
4地质资料：建筑场地土层自下而上依次为：建筑场地土层自下而上依次为杂填土层，粉质粘土层，粗砂层，细砂层，砾砂层。采用天然地基，持力层为粉质粘土，地基承载力特征值fak=230kPa, 深度距地表2.5m, 无地下水。
5技术要求：满足工程施工图深度要求。
3、 建筑要求
要求设大会议室一间,大餐厅一个,包厢10间左右，厨房,洗衣房等配备齐全。客房床位200个左右，分别为单间、二床间,三床间等。每层配备储藏室1间，配备相应的楼层服务台。首层考虑设置大堂，保安值班室，行李房，总服务台，商务中心, 大堂吧等。
4、 建筑细部设计
（1） 建筑体型设计应有利于减少空调与采暖的冷热负荷，做好建筑围护结构的保温和隔热，以利节能。
（2） 采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。
（3） 室内应尽量利用天然采光。
（4） 为满足防火和安全疏散要求，设有二部楼梯。
（5） 墙身做法 墙体为普通烧结砖砌块。用M5混合砂浆砌筑。内粉刷为20mm厚水泥砂浆打底，做水泥内墙面，做大理石外墙面。
（6） 楼面做法 楼板顶面为大理石面层，水泥砂浆擦缝，30mm厚1：3干硬性水泥砂浆和水泥浆丝打底找平，楼板厚100mm。楼板底面为15 mm厚水泥砂浆打底，刷内墙涂料。
（7）屋面做法 板底15mm厚抹灰，100mm厚现浇钢筋混凝土板，40mm厚水泥石灰焦渣砂浆找坡层，15mm厚水泥砂浆找平层，冷底子油一道上铺SBS防水卷材二道，30mm厚C20细石混凝土防水。
（8）门窗做法 门厅处为玻璃门，其余为木框玻璃窗、木门和玻璃木门。
第二章 结构设计说明
1、结构方案选取
1.1竖向承重体系选取
选择合理的抗侧力结构体系，进行合理的结构或构件布置，使之具有较大的抗侧刚度和良好的抗风、抗震性能，是结构设计的关键。同时还须综合考虑建筑物高度、用途、经济及施工条件等因素。
常见的竖向承重体系包括砖混结构体系、框架结构体系、剪力墙结构体系、框架-剪力墙结构体系及筒体结构体系等。
框架结构体系：由梁、柱构件通过节点连接而成，其具有建筑平面布置灵活、造型活泼等优点，可以形成较大的使用空间，易于满足多功能的使用要求。在结构受力性能方面，框架结构属于柔性结构，自振周期长，地震反应较小，经合理设计可具有较好的延性性能。其缺点是结构的抗侧刚度较小，在地震作用下侧向位移较大。
本设计为七层的多层结构，根据宾馆的功能使用性进行结构布置。经各方案比较筛选，本工程选用框架结构的竖向承重体系。
1.2水平向承重体系选取
常见的横向承重体系包括：现浇楼盖、叠合楼盖、预制板楼盖、组合楼盖等。
本设计采用现浇肋梁楼盖结构，现浇楼盖可分为肋梁楼盖、密肋楼盖、平板式楼盖和无粘结预应力现浇平板楼盖等。肋梁楼盖结构具有良好的技术经济指标，可以最大限度地节省混凝土和钢筋的用量，能充分发挥材料的作用，结构整体性好，抗震性能好，且结构平面布置灵活，易于满足楼面不规则布置、开洞等要求，容易适用各种复杂的结构平面及各种复杂的楼面荷载。
2、楼梯方案的选择
整体式楼梯按照结构形式和受力特点不同，可分为板式楼梯、梁式楼梯、剪刀式楼梯和圆形楼梯、螺旋楼梯等。其中，应用较为经济的、广泛的是板式楼梯和梁式楼梯，剪刀式楼梯、圆形楼梯和螺旋式楼梯属于空间受力体系，外观美观，但结构受力复杂，设计与施工较困难，用钢量大，造价高，在实际中应用较少。
板式楼梯由梯段板、平台板和平台梁组成。梯段板为带有踏步的斜板，其下表面平整，外观轻巧，施工支模方便，但斜板较厚，结构材料用量较多，不经济。故当梯段水平方向跨度小于或等于3.5ｍ时，才宜用板式楼梯。
梁式楼梯由踏步板、斜梁、平台板和平台梁组成。踏步板支承与两端的斜梁上，斜梁可设在踏步下面，也可设在踏步上面。根据梯段宽度大小，梁式楼梯的梯段可采用双梁式，也可采用单梁式。一般当梯段水平投影跨度大于3.5ｍ时，用梁式楼梯。
结构中的楼梯采用梁式楼梯。采用梁式楼梯所带来的经济优势主要是钢筋用量较省，采用的楼梯板较薄，混凝土用量也较少，会被人工费抵消。
3、建筑材料的选择
梁柱、基础均采用C35的混凝土，用以提高整个结构的强度。由于施工工艺的改进，技术的提高，提高混凝土的强度不会引起整个结构的造价大幅提高。楼梯采用C20混凝土。
4、基础形式选取
本设计的基础形式选柱下独立基础。多层框架结构的基础，一般有柱下独立基础、条形基础、十字形基础、片筏基础，必要时也可采用箱形基础或桩基等。
基础类型的选择，取决于现场的工程地质条件、上部结构荷载的大小、上部结构对地基上不均匀沉降及倾斜的敏感程度以及施工条件等因素，还应进行必要的技术经济比较。
5、结构布置计算
根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计。主体结构为7层，底层层高4.5m,其余各层均为3.3m。填充墙采用240厚的普通烧结砖砌块。楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度为100mm。
一般情况下，框架结构是一个空间受力体系。为方便起见，常常忽略结构纵向和横向之间的空间联系，忽略各构件的扭转作用，将纵向框架和横向框架分别按平面框架进行分析计算。由于通常横向框架的间距相同，作用于各横向框架上的荷载相同，框架的抗侧刚度相同，因此，各榀横向框架都将产生相同的内力与变形，结构设计时一般取中间有代表性的一榀横向框架进行分析即可。
参考文献
1、混凝土结构设计规范 （GB50010-2002）
2、建筑结构荷载规范 （GB50009-2001）
3、建筑低级基础设计规范 （GB50007-2002）
4、建筑抗震设计规范 （GB50011-2001）
5、旅馆建筑设计规范 （JGJ62-90）
6、建筑设计防火规范 （GB50016-2006）
7、平面整体表示方法制图规则和构造详图（03G101）
8、饮食建筑设计规范 （JGJ64-89）
王祖华主编。混凝土与砌体结构 （上册）。 广州，华南理工大学出版社，2001.11
王祖华主编。混凝土与砌体结构 （下册）。 广州，华南理工大学出版社，2001.11
沈蒲生，苏三庆主编。高等学校建筑工程专业毕业设计指导。北京，中国建筑工业出版社，2000.6
梁兴文，史庆轩主编。土木工程专业毕业设计指导。北京，科学出版社，2002.7
杨志勇主编。公民建专业毕业设计手册（本科、专科）。武汉，武汉工业大学出版社，2002.1
同济大学，西安建筑科技大学，东南大学，重庆建筑大学编。房屋建筑学。北京，中国建筑工业出版社，2000.2
吴德安主编。混凝土结构设计手册（第三版）。北京，中国建筑工业出版社，2003.3
建筑结构荷载规范。北京，中国建筑工业出版社，2002.3
刘建荣主编。建筑构造。成都，四川科学技术出版社，1991
建筑制图标准（GBJ1-86）
周起敬主编。混凝土结构构造手册（第二版）。北京，中国建筑工业出版社，2001.4
