一.题目:
华鸿写字楼设计
南方某市拟在城市高新经济技术开发区内兴建写字楼,以供业主单位和外来企事业单位使用。在统一的物业管理下,满足行政、科研及商贸等多种需求,属由一种或数种单元办公平面组成的租赁办公建筑。采用框架结构。主体采用5层框架结构。

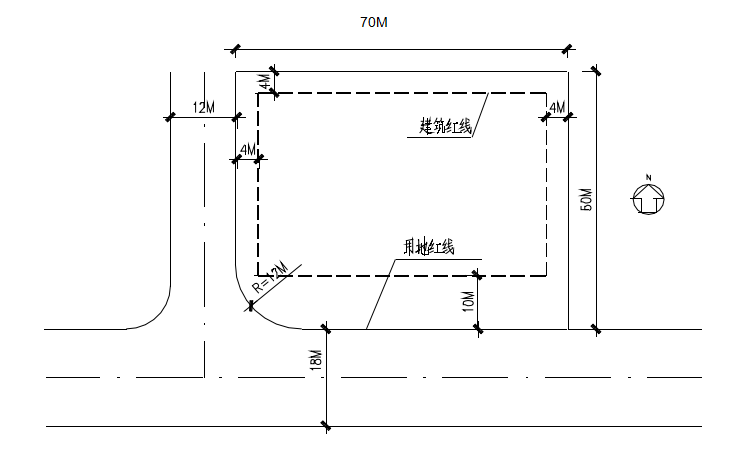

三.建筑设计条件:
1.气象条件:
(1)温度:最热月平均300C,最冷月平均2.80C,夏季极端最高           39.80C,冬季极端最低-80C。
(2)相对湿度:最热月平均78%。
(3)主导风向:全年为西北风,夏季为东南风,基本风度w0=0.35KN/m2。
(4)风雪条件:年降雨量1876mm,日最大降水强度361mm/日,暴雨降水强度3.31s/100m2,最大积雪深8.9cm。
(5)建筑等级:ΙΙ级。
(6)防火等级:ΙΙ级。
(7)采光等级:ΙΙ级。
(8)建筑结构安全等级为二级。
(9)抗震设防烈度按7度设防
2.工程地质条件:
(1)场区地势平坦,地层分布较为规律,Ⅱ类场地
(2)±0.0~-0.60人工填土:
  r=16.6KN/m3     fak =80KN/m2     E=300N/mm2
     -0.6~-1.50粉砂土:
  r=19.9KN/m3     fak =180KN/m2     E=500N/mm2
     -1.5~-5.0一般亚粘土:
  r=20.0KN/m3     fak =230KN/m2     E=500N/mm2
     -5.0m以下风化混合岩:
   r=20.2KN/m3   fak =300KN/m2      E=700N/mm2
(3)地下水位标高:-4.5m
3.材料供应:
(1)三材由建材公司供应,品种齐全。
(2)墙体材料可选用混凝土小型砌块。
4.施工条件和能力:
(1)材料运输:在专门运输队运输
(2)设备条件:设备齐全,还可租用
(3)水电条件:水、电可就近与市网接通
(4)劳动力供应:可随时招聘足够人手
(5)工程施工期限:1年
四.建筑规模与要求
1.规模
(1)总建筑面积:    6000m2左右
(2)建筑层数:      5层
(3)层高:(参考)   底层3.6~4.2m,其他3.3m
(4)结构形式:      框架结构、上人屋面
(5)建筑组成部分及设计要求:供参考
(一)公共部分:
(1)门厅:100 m2 ,内设服务台(可另设咖啡休闲厅、阅览区、商业区);
(2)多功能展厅:100~200m2,提供大型会议、讲座、节日活动需要。考虑通风并适当考虑自然采光。
(二)办公部分:按每入驻单位需求,参考设置
(1)单元式办公室: 2套,可包括秘书室、办公室、内设独立卫生间等,每套50m2;
(2)小办公室:4间,每间25m2;
(3)开放式办公室:2~3间,每间100m2,内部不考虑隔断;
(4)小会议室: 2间,每间50m2;
(5)大会议室:1间,每间100m2;
(6)接待、资料档案、图文打印、财务、机要、阅览、活动等其它房间可按需酌情考虑。
(三)辅助部分:
(1)消防控制室:25m2
(2)设备间:25m2
(3)配电室:25m2
(4)值班及保卫室:5m2
(5)物业管理室:25m2
(6)计算机监控室:50m2
(四)其他部分:面积按需要设置
门卫、楼梯、电梯、储藏间、吸烟室、茶水间、清洁间及垃圾处理间等其它一些用房。
2.建筑设计要求
要求每个学生根据实用经济、美观的原则,独立进行建筑设计。并完成主要的建筑设计施工图,造型设计应注重新颖、大方。根据造型需要,可适当增加阳台,雨棚及其它悬挑构件,但不得超出总建筑面积的10%,外装修中高档,内装修以中档为主,重点空间可高档。
五.建筑设计的内容和工作量
1.方案阶段:要求学生根据要求完成平面、立面、剖面方案设计。图中说明主要尺寸,房间名称,使用面积和总建筑面积。
2.详细设计阶段:完成门窗、楼梯、屋面、墙身(包括阳台、雨篷、室外台阶等)的详细设计,图中应注明尺寸、材料、做法和标准图索引号。
3.定稿图和正图阶段:通过绘制定稿图完善设计内容,最终完成主要建筑施工图一份包括:
各层平面图:        1:100
正立面、背立面各一:1:100
两个侧立面各一:    1:100
剖面图:            1:100
墙身剖面大样:      1:10~20
屋顶平面图:        1:100
节点详图:          1:5~20
建筑说明:
门窗表:
正图采用计算机绘图,用A1白纸打印。
第二部分    结构设计
一.结构设计用的资料见建筑设计部分,活荷载取值可参考:一般楼面为2.0KN/m2,上人屋面 2.0KN/m2,过道2.5KN/m2,楼梯3.5KN/m2。
二.采用设计规范和标准图集
1.民用建筑设计通则
2.建筑设计防火规范
3.无障碍设计规范
4.办公建筑设计规范
5.房屋建筑制图统一标准
6.建筑制图标准
7.建筑结构荷载规范
8.混凝土结构设计规范
9.建筑抗震设计规范
10.建筑地基基础设计规范
11.混凝土结构设计原理
三.结构设计的内容与工作量
1.施工图
结构设计说明:
屋面结构布置图及板配筋图:    1:100~1:200
各层结构平面布置图及板配筋图:1:100~1:200
典型框架的梁柱模板结构详图:1:30
基础平面图布置图:  1:100~1:200
柱下基础的模板结构详图:1:30
楼梯结构施工图:1:30
雨蓬结构施工图:1:50
结构图一般用1#图纸6张左右,采用计算机绘图。
2.计算书内容
1. 封面、目录
2.工程概况、设计资料、材料
3.构件截面尺寸初选
4.装修荷载、梁间荷载的计算
5.结构总体信息(WMASS.OUT)、
6.结构平面简图,荷载简图(PMCAD);
6.板(PMCAD)、梁(墙梁柱施工图)的挠度、裂缝宽度图和计算书;
7.总地震力(WZQ.OUT),地震作用震型,结构周期及周期比(WZQ.OUT),楼层位移及位移比(WDISP.OUT),楼层侧向刚度比(WMASS.OUT),楼层受剪承载力比(WMASS.OUT),剪重比(WZQ.OUT),轴压比,楼层地震剪力系数(WZQ.OUT),框架柱的计算长度系数;(WPJ*.T);
8.构件配筋简图(WPJ*.T)
9.所有构件的超筋、超限信息及处理措施。
9.地基承载力计算、地基变形计算、基础计算(抗弯、抗剪及抗冲切计算)(JCCAD);
10.楼梯计算(LTCAD);
11.阳台、雨棚的计算和配筋(可手算)。
