成都输油站区域性阴极保护工程设计
摘 要
本次设计对成都输油站区域性阴极保护工程设计。保护内容包括新建工艺区和已建工艺区的埋地管道以及接地线。
区域性阴极保护是指将某区域内所有预保护对象作为一个整体进行保护，依靠辅助阳极的合理布局、保护电流的自由分配以及与相邻设备的电绝缘措施，使被保护对象处于规定保护电位范围之内。与常规阴极保护方法相比，保护对象不是单一的，而是一定区域内的金属结构复合体，例如油气田的油气水井和生产管网，输油泵站、输气站、油库罐区和油气集输联合站的储罐、输油泵、压缩机、加热炉、工艺管网及生产设施。
在国内外储罐阴极保护工程中，多采用强制电流阴极保护技术，辅助阳极的布置形式，主要有储罐周边水平和垂直浅埋阳极、深井埋设阳极、斜埋阳极及混合金属氧化物网状阳极，柔性阳极等，而其中尤其以柔性阳极的应用效果最为明显。

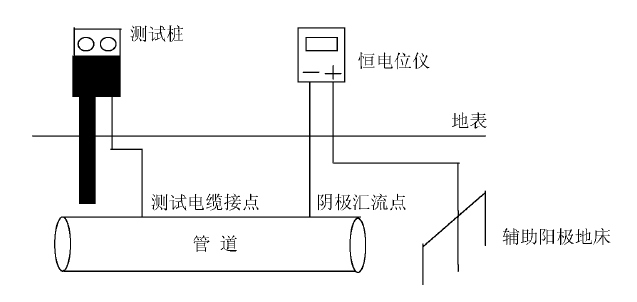

柔性阳极是整个阴极保护系统的核心部件。柔性阳极是一种线型、柔韧的、绕线式、碳基的阳极系统，该系统安装在管道、油罐或其它被保护结构的附近，并连接到外接电源的正极上，而油罐、管道等被保护体则连接到外接电源的负极上，这样，就形成了一个回路。通电后，适量的阴极防护电流就可以通过导线均匀地分散到每一个部位，使被保护体得到完整的保护。这种不断输出均匀电流，并安装与其接近防护体的导线系统，也使地面储存容器的底部及地下容器的腐蚀，得到更有效的防护，防护电流的均匀分布，保证了完整的极化水准。
本次设计对工艺区采取涂层结合阴极保护方式。对埋地管道施加3PE涂层，露天管道采用聚乙烯胶粘带防腐。阴极保护方面共选用一台5路输出恒电位仪，设5个回路，其中，1#回路的保护对象为进出站阀组区和部分工艺装置区；2#回路的保护对象为部分工艺装置区和部分放空管道；3#回路的保护对象为放空管道；4#回路的保护对象为去陕京三线阀室管道；5#回路为预留回路。
关键词：区域性阴极保护；输油站；线性阳极
Abstract
This design on Jingxing gas transmission station rebuilding project design for cathodic protection of buried pipeline. Protection includes new technology area, and have built technology of buried pipeline and grounding line.
This design process taken on cathodic protection coating. 3PE imposed on buried pipeline coating, surface pipes with polyethylene adhesive tape preservation. Cathodic protection choose a 5-channel output potentiostat, set 5 a circuit, which the 1 # circuit protection for stand valve group and the object of craft device area and the area; 2 # circuit protection for part of the craft device object area and the vent pipe part; # 3 loop for protecting the vent pipe; 4 # circuit protection object to the shanxi-beijing for three line valve chamber pipes; # 5 circuit to reserve the loop.
Keywords：regional cathode protection design；transmission station；linear anode
目 录
摘 要 I
Abstract II
第一章 绪论 1
1.1 研究背景 1
1.2 国内发展现状 1
1.3 阴极保护原理 2
1.3.1 动力学理论 2
1.3.2 热力学理论 3
1.4 阴极保护参数 4
1.4.1 保护电位 4
1.4.2 保护电流密度 5
1.5 阴极保护方法简介 6
1.5.1 牺牲阳极保护 6
1.5.2 强制电流保护 6
1.5.3 阴极保护方法的选择 6
第二章 设计任务及原则 9
2.1 设计任务 9
2.2 设计原则 9
2.2.1 站场设计要求 9
2.2.2 阴极保护准则 9
2.3 设计规范 10
第三章 成都输油站阴极保护设计 12
3.1 成都输油站阴极保护的特点 12
3.2 成都输油站阴极保护方案设计 12
3.2.1电源设备简介 12
3.2.2 辅助阳极的简介 12
3.2.3 外防腐涂层简介 14
3.2.4成都输油站阴极保护设计 15
3.3 设计图纸说明 15
第四章 施工技术要求 16
4.1 电源设备 16
4.2 阳极地床 16
4.3 通电点和测试点 16
4.3.1 通电点和测试点安装 16
4.3.2 测试箱的安装 17
4.3.3 参比电极的安装 17
4.4 绝缘接头 17
4.4.1 绝缘接头的安装 17
4.4.2 绝缘接头测试桩的安装 18
4.4.3 绝缘接头防浪涌保护器的安装 18
4.5站内管道防腐 18
4.5.1 露空管道及设备外防腐 18
4.5.2 站内埋地管道外防腐 19
第五章 运营管理 20
第六章 结语与建议 21
6.1 结语 21
6.2 建议 21
施工材料表 22
参考文献 25
致 谢 26
参考文献
[1]聂向晖, 张红, 杜翠微等. 金属材料腐蚀检（监）测常用方法概述[J].装备环境工程, 2007, 4(3): 1-2.
[2]吴荫顺, 曹备. 城市地下管线阴极保护工程的应用实践与发展[A]. 中国腐蚀与防护学会防腐蚀工程专业委员会'97全国城市地下管线防腐蚀工程技术交流会论文集[C]. 北京: 中国腐蚀与防护学会, 1997, 1-8.
[3]刘玲莉, 陈洪源. 输油气站场区域性阴极保护技术[J].油气储运, 2005, 24(7): 28-32.
[4]张俊义, 刘志刚, 等. 区域性阴极保护实施过程中的几个问题[J]. 油气储运2000, (2): 51-53.
[5]柯伟. 中国工业与自然环境腐蚀调查[A]. 中国国际腐蚀控制大会论文集[C].2002.
[6]唐强, 程明, 等.石油天然气工业—管线运输系统的阴极保护 第一部分: 陆地管线[J]. 防腐保温技术. 2008, 16(3): 1-2.
[7]黄辉, 刘艳. 阴极保护技术及其在埋地钢质管道中的应用[J], 管道技术与设备, 2009(2): 46-47.
[8]龚敏, 余祖孝, 等. 金属腐蚀理论及腐蚀控制[M]. 第一版.北京: 化学工业出版社, 2009: 166-167.
[9]王海端, 常晓锋. 国内新型防腐材料聚乙烯胶粘带施工技术. 洛阳工业高等专科学校学报, 2004(3)14.
[10]SY/T0413—2002 埋地钢质管道聚乙烯防腐层技术标准[S], 中国石油天然气集团公司工程技术研究院.
[11]SY/T0414-98 钢制管道聚乙烯胶粘带防腐层技术标准[S].
[12](美)奥斯特罗夫AG(著), 王向农, 张清玉(译)腐蚀控制手册[M]. 北京: 石油工业出版社, 1988.
[13]GB/T 21447-2008 钢制管道外腐蚀控制规范[S]. 中国国家标准化管理委员会.
[14]SY/T0036-2000 中国石油行业标准[S].
[15]胡士信. 阴极保护工程手册[M]. 北京. 化学工业出版社, 1999.
[16]RP-0l-69 埋地和水下金属管道外防腐推荐规范[S]．
