成都市成华区颐和家园商住楼进行给排水设计
摘 要
本毕业设计是对成都市成华区颐和家园商住楼进行给排水设计。建筑总高度为42.2m，建筑总面积为17297.84m2，由地下一层和地上12层两部分组成。地下室作为设备用房，一到二层为商铺，三到十二层为住宅。对该建筑的给排水设计包括给水系统、消防系统、雨水系统、排水系统四个方面的内容。给水系统分两个区，低区（-1F-5F）由市政管网直接供水，高区（6F-12F）采用变频调速水泵供水。消防系统由消火栓系统与闭式自动喷水灭火系统构成，消火栓系统采用不分区的临时高压给水系统。自动喷水灭火系统采用湿式系统，设1组湿式报警阀，水力计算采用作用面积法。室内排水系统采用污、废合流体制，室外排水系统采用雨、污分流体制。雨水系统采用普通外排水的方式排水。
本毕业设计的对象为广州市天河区东和花园住宅楼的给水排水工程设计。建筑总高度为43.1m，建筑总面积为x㎡，由地上16层组成。一楼高度为3.9m，二层到十六层层高均为2.8m。本设计中的给排水设计包括给水系统、消防系统、雨水系统、排水系统四个系统组成内容。其中给水系统采用分区给水方式，一层到五层由市政管网直接供水，属于低区供水；六层到十六层采用变频调速水泵供水，属于高区供水。室内排水系统采用污、废合流制排水，室外排水系统则采用雨水、污水分流制排水。雨水系统采用普通外排水方式排水。消防系统设计内容主要为消火栓系统和闭式自动喷水灭火系统，消火栓系统排水系统中的排水立管采用伸顶通气管，消防给水通过天面消防水池减压提供。住宅生活水通过半地下室泵房通过变频泵组加压供给，
关键词: 给水系统；排水系统；消防系统；自动喷水系统
1 前 言
近年来，随着我国经济实力增强，人民生活水平提高，建筑业发展十分迅速，而建筑给水排水作为民用建筑中不可缺少的一个部分，直接影响到人们的生活水平和生活环境随着经济的发展， 因此对建筑物进行给水排水方面的设计，是十分必要和势在必行的。本次设计的目的是要对成都市成华区颐和家园商住楼进行给排水设计。
根据设计参数和原始资料，结合相关的规范和手册，本设计对成都市成华区颐和家园商住楼的给排水设计，主要包括建筑的给水、排水、消防、喷淋等系统的设计计算。给水系统部分包括给水系统和给水方式的选择，引入管平面位置及管径的确定，给水管网水力计算，升压设备的型号选择以及贮水设备的容积计算等；消防系统部分包括消防系统的选择，消防给水系统的水力计算，以及升压、贮水设备的容积选择；喷淋系统部分包括喷淋系统总用水量的确定，喷淋系统的水力计算，以及确定升压水泵的型号、扬程、流量；排水系统部分包括排水体制和排水方式的选择，出户管的位置和管径以及雨水排除方式的确定等。
2 设计任务及设计资料
2.1 设计题目
成都市颐和家园商住楼给水排水工程设计
2.2 建筑原始资料
成都市成华区颐和家园商住楼为高层民用建筑，共十三层，地上十二层，地下一层。建筑总高度42.2m，该建筑占地面积约2000平方米。地下室为设备用房，用作泵房和修建贮水池地下室地面标高为—5.00米，1~2层为裙房，作为商业场所使用。1、2层层高均为4.8米，一层设有男女公共卫生间，男厕所内设自闭式冲洗蹲便器5个，1.8米长小便槽1个，洗手盆污水盆各1个；女厕所内设自闭式冲洗蹲便器5个，洗手盆2个，污水盆1个。2层上面设有1.8米高的设备层，在设备层对给排水及消防管线进行必要的调整。
3~12层为单元式住宅，层高3.0米，每层4户，每户都是两室一厅，一个厨房和一个卫生间。厨房内设厨房洗涤盆1个，卫生间内设浴盆1个，低位水箱坐便器1个，洗脸盆1个。每户设分户水表，公用水表箱设在走廊内。室外常年可保证的水压为300kpa。
2.3 市政给水排水资料
2.3.1 给水水源
该建筑以市政管网为水源，在该商住楼的南面有一条直径为800mm的市政给水干管，干管接管点比该处公路低1.5m，分别引入两条DN100的管道，绕建筑一周成环供水，该建筑常年可资用水头为30m水柱。 城市给水管网不允许直接从管网抽水。
2.3.2 排水条件
本建筑采用雨、污分流的排水体制。室内生活污水排至室外污水检查井，汇集至化粪池经处理达标后排至市政污水管道。室外排水管道埋深为3.0m，管径DN300，管材为钢筋混凝土管。雨水经雨水检查井后排入市政雨水管道。
2.4 设计任务
本建筑给排水设计具体内容包括：
生活给水系统设计
消防系统设计（消火栓系统、自动喷淋系统）
排水系统设计
雨水系统设计
2.5 建筑图纸资料
给排水设计说明、图纸目录、图例
地下一层至地上十二层给排水平面图
一~二层自喷平面图
屋顶层给排水平面图

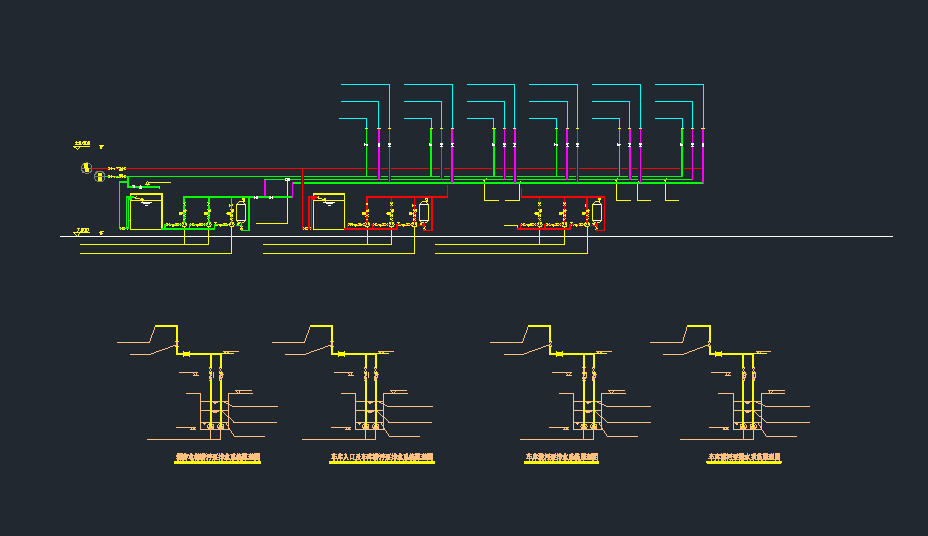

给排水、消防系统图
室外给排水总平面图等
2.6 设计依据
《高层民用建筑设计防火规范》(GB50045—95)
《建筑给水排水设计规范》(GB50015—2003)
《自动喷水灭火系统设计规范》(GB50084—2001)
《室外给水设计规范》(GB50013—2006)
《室外排水设计规范》(GB50014—2006)
目 录
摘 要 1
1 前 言 3
2 设计任务及设计资料 4
2.1 设计题目 4
2.2 建筑原始资料 4
2.3 市政给水排水资料 4
2.4 设计任务 5
2.5 建筑图纸资料 5
2.6 设计依据 5
3 建筑给水系统设计与计算 6
3.1 设计说明 6
3.2 设计计算 7
4 室内消火栓系统设计及计算 18
4.1 设计依据和设计参数 18
4.2 消火栓系统设计内容 18
4.3 消防排水 19
4.4 消防管道安装与布置 19
4.5 室内消火栓系统计算 20
5 自动喷水灭火系统的计算 26
5.1 自动喷水灭火系统设计说明 26
5.2 自动喷水灭火管道系统设计计算 27
6 建筑排水系统的设计及计算 32
6.1 设计内容说明 32
6.2 排水系统设计计算 33
6.3 化粪池容积设计计算 41
6.4 雨水排水系统的设计计算 42
结 论 45
总结与体会 46
谢 辞 47
参考文献 48
参考文献
[1] 谢水波，袁玉梅主编．建筑给水排水与消防工程．北京：湖南大学出版社，
2003.296-333
[2] 建筑给水排水设计规范(GB50015—2003)．北京：中国计划出版社，2005.57-85
[3] 姜乃昌主编．水泵及水泵站(第四版)．北京：中国建筑工业出版社，1998.36-60
[4] 高层民用建筑设计防火规范(GB50045—95)．北京：中国计划出版社，2005.101-156
[5] 自动喷水灭火系统设计规范(GB50084—2001)．北京：中国计划出版社，2005.6-35
[6] 黄晓家等主编.自动喷水灭火系统设计手册. 北京：中国建筑工业出版社， 2002.9-21
[7] 刘文镔主编．给水排水工程快速设计手册3 建筑给水排水工程．北京：中国建筑工业出版社，1998.333-347
[8] 姜文源主编．建筑给水排水设计手册．北京：中国建筑工业出版社， 1992. 256-289
[9]室外排水设计规范(GB50014—2006)．北京：中国计划出版社，2005.23-34
[10]孙慧修主编．排水工程上册(第四版)．北京：中国建筑工业出版社，2006.63-79
[11]D.Barnes.P.J.Bliss. B.W.Gould & H.R.Vallentine. Water and Wastewater Engineering Systems. London.1998．
