葫芦头水电站重力坝设计
摘要

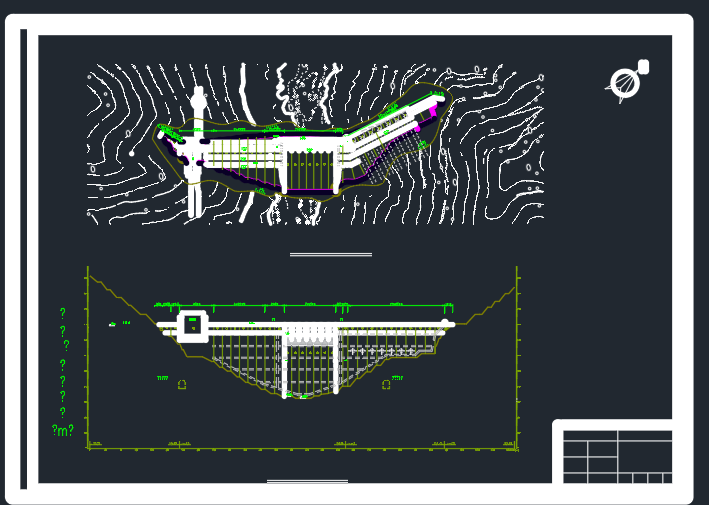

本设计主要是针对葫芦头水电站初步设计-混凝土重力坝下坝址初步设计计。本设计共分五章内容，其中非溢流坝剖面设计和溢流坝剖面设计和细部构造都附有CAD图，非溢流坝段，验算坝体强度和稳定承载能力极限状态等。溢流坝段，进行水力计算，坝体强度和稳定承载能力极限状态验算等，对细部构造进行了简略的描述。
关键词：葫芦头 水电站 重力坝 下坝址
Abstract
This design is mainly designed for the preliminary design of the Hulu head hydropower station - the preliminary design of the dam site of the concrete gravity dam. This design is divided into five chapters, including the non spillway and overflow section design profile design and detail structure with CAD diagram, non overflow section, such as bearing capacity limit state checking the strength and stability of the dam. Overflow section, hydraulic calculation, the strength and stability of bearing capacity limit state checking, the details are also described briefly.
Key words: the dam site of Hulu TOU power station gravity dam。
前言
本次毕业设计是根据根据教学要求，对水利水电专业本科毕业生进行的最后一项教学环节。本毕业设计内容为葫芦头水电站水利枢纽工程，它基本包括了一般水利枢纽所需进行的坝工初步设计的全过程。
葫芦头水电站枢纽为江北河流梯级开发的第一梯级，坝址下游至河口河长左右为河口平原。坝址控制流域面积，计有人口65万人，中、上游地处山脉丘陵地带，大部分以农业为主，在流域内无主要的矿产及工业城市。仅在河口有一中等城市，有轻工业及加工业，高坝址90km处之珞城，是我国一大工业城市，所发电力与珞城、河口及附近小的电站组成电力系统。电站主要建筑物由大坝（非溢流坝段、溢流坝段）、电站厂房组成。本工程建成投产后，具有可观的经济效益。在经营管理效益方面，电站装机容量为2.7万kW，一方面为工、农业和人民生活用电提供了保障，另一方面可以利用电费收入，使自身得以发展，另外经营管理单位还可以利用水库水体发展水产养殖事业，还可以利用绿化、美化工程环境，发展旅游事业等等。在社会效益方面，由于下游至河口河长左右为河口平原，当洪水超过时，即要泛滥成灾，因此工程建成后可以保护广大的农田和城镇，免受洪水和渍涝灾害，从而减免国民经济的损失，具有很好的社会经济效益。大坝为混凝土实体重力坝，轴线全长，坝顶高程为，最大坝高。泄洪坝段位于河床中部，两侧为挡水坝段。电站采用右岸引水式，电站厂房布置在右岸，安装3台水轮机。水库的防洪库容，可满足本工程1000年防洪标准。设计的基本内容包括枢纽总述，坝型选择及枢纽布置，主要建筑物的设计与计算，细部构造设计及地基处理等。根据设计总要求，设计内容偏重于坝型选择与主要建筑物的设计，而由于时间关系对建筑物中电站厂房坝段的设计及施工导流设计两部分设计这里不进行叙述。本书在阐述过程中，尽可能的配置了许多的插图、附表和附录，以供参阅。
1.葫芦头水电站重力坝工程概述
1.1工程概况
葫芦头水电站位于陕西省略阳县境内西汉水干流上，为槟榔江胆扎至松山河口梯级电站规划中的第三个梯级，也是略阳县在建的最大水电站。该工程属一等大（1）型工程，其主要任务是发电，水库建成后具有库区航运、旅游等综合效益。电站安装6台单机容量360MW、总装机容量2160MW的混流式水轮发电机，保证出力946.5MW，年发电量99.57亿kW·h，年利用小时数4610h。水库正常蓄水位1223m，设计洪水水位高程分别为1225.88m，校核洪水水位高程分别为1226.6m，大坝、泄水建筑物按500年一遇洪水设计，5000年一遇洪水校核，死水尾1216.00m。
目录
前言 4
1. 葫芦头水电站重力坝工程概述 5
1.1 工程概况 5
1.2 工程特征表 6
2. 水文气象 6
2.1 流域水文概况 7
2.2洪水分析计算 7
3. 兴利调节和调洪计算 7
3.1底孔规模及死库容确定 7
3.2 兴利库容确定 8
3.3 调洪演算 10
4. 工程地质 12
4.1 区域地质概况 12
4.2 库区工程地质条件 13
4.3 坝址工程地质条件 13
4.4 各坝轴线工程地质条件 14
5. 枢纽布置 14
5.1 坝址选择 14
5.2 坝轴线选择 15
5.3 坝型选择 16
5.4 枢纽布置 17
1.设计洪水位情况下 18
2.校核洪水位工况下 18
6. 建筑物设计 18
6.1 非溢流坝坝体设计 18
6.1.1 坝顶高程确定 18
6.1.2 初拟坝体剖面 21
6.1.3 荷载计算 22
1.基本荷载 22
2.特殊荷载 22
6.1.4 坝基面稳定计算 23
6.1.5 坝体应力分析 24
1）正常蓄水位工况下 24
2）正常蓄水位+地震工况下 25
6.2 溢流坝设计 26
6.2.1 溢流坝堰面体型设计 26
6.2.2 挑流消能水力要素的计算 29
6.2.3 溢流坝面水面线计算 31
6.3 泄洪冲砂闸设计 32
6.3.2 泄洪冲沙闸的水力计算 32
7. 构造设计 36
7.1 坝顶构造 36
7.2 廊道系统 37
7.2.1 基础灌浆及排水合用廊道 37
7.2.2 坝体检查及排水廊道 38
7.2.3 其他廊道 39
7.3 防渗系统 39
7.4 横缝构造 39
8.地基处理 39
8.1 地基开挖与清理 39
8.2 帷幕灌浆与固结灌浆 39
8.2.1 固结灌浆 39
8.2.2 帷幕灌浆 40
8.3 断层、软基夹层处理 40
参考文献 41
总 结 42
参考文献
[1] 潘家铮．重力坝设计．水利电力出版社．1987
[2] 张光斗．王光纶合编．水工建筑物（上册）．水利电力出版社．1994
[3] 天津大学．水工建筑物 林继镛主编 中国水利水电出版社．2005
[4] 华东水利学院．水工设计手册（混凝土坝）．水利电力出版社．1987
[5] 地震出版社．武鹏林 霍德敏 马存信 晋华编著．水利计算与水库调度.2000
[6] 武汉大学 马善定,浙江大学 汪如泽合编 水电站建筑物(第二版)．1995
[7] 水工建筑物荷载设计规范．中国电力出版社．1998
[8] 武汉水力电力学院水力教研室编．水力计算手册，水力电力出版社．1980
[9] 河海大学．天津大学．清华大学合编．水利水能规划（第二版）．中国水利水电出版社．1997
[10] 索丽生，任旭华．胡明合编．水利水电工程专业毕业设计指南．中国水利水电出版社．2001
[11] 武汉大学．河海大学合编．工程水文学．中国水利水电出版社．2000
[12] 成都科技大学水力学教研室吴持恭主编．水力学（上、下册）．高教出版社．2000
[13] 清华大学水利系水工建筑教研组编．毕业设计参考图册（混凝土重力坝枢纽）．清华大学出版社．1983
[14] 天津大学．祁庆和主编．水工建筑物（第三版）．中国水利水电出版社．1997
[15] 郭子中主编．消能防冲原理与水力计算．科学出版社．1982
[16] 清华大学.砼坝设计参考图册
