曲靖市南片区污水处理厂设计(AAO工艺)
【摘要】随着我国国民经济的高速发展和改革开放的不断深入，城市生产力不断增大，与此同时，城市人口数也不断增加。城市速发展每天都会产生的大量污水，若不及时进行收集处理，将严重影响人们的正常的生活。而且我国又是一个严重缺水的国家，水资源分布不平衡，因此大规模建设污水处理厂，将污染物水平降低到符合国家排水的相关规定，有效防止河流被污染，有效的缓解我国水资源紧缺的现状十分重要。此次任务对曲靖市南片区污水处理厂进行工艺设计，由水质分析可知，该城市污水水量大，污染物水平高。本设计即采用了众多脱氮除磷工艺中较为经济合理的AAO工艺对进入污水厂的污水进行处理。设计污水处理厂处理所在城市生活污水，日处理能力4万吨，有效去除水中BOD、SS以及氮、磷元素，出水质量将达到国家污水综合排放标准二级标准。本设计对污水处理厂处理流程、处理构筑物、以及高程进行了初步设计。由于污水中动植物油浓度很高，因此在主体处理工艺前设计了隔油池和气浮池等。在二级处理工艺后又设了一个超级膜工艺，用于对部分污水作进一步处理。二级三级出水均达到目标要求。
【关键词】：A2/O ，生物脱氮除磷 ，水污染治理，城市污水深度处理；工艺设计
Abstract: with the rapid development of China's national economy and the deepening of reform and opening up, the urban productivity is increasing, at the same time, the urban population is also increasing. The rapid development of the city will produce a lot of sewage every day, if not collected and treated in time, it will seriously affect people's normal life. Moreover, China is a country with serious water shortage, and the distribution of water resources is unbalanced. Therefore, it is important to build a large-scale sewage treatment plant to reduce the level of pollutants to meet the relevant provisions of national drainage, effectively prevent river pollution, and effectively alleviate the current situation of water shortage in China. The task is to design the sewage treatment plant in the south area of Qujing City. According to the water quality analysis, the city has a large amount of sewage and a high level of pollutants. In this design, the more economical and reasonable AAO process is used to treat the sewage entering the sewage plant. The sewage treatment plant is designed to treat the domestic sewage in the city, with a daily treatment capacity of 40000 tons. The BOD, SS, nitrogen and phosphorus elements in the water are effectively removed, and the effluent quality will reach the second level standard of the national integrated wastewater discharge standard. This design has carried on the preliminary design to the sewage treatment plant processing flow, the processing structure, as well as the elevation. Because of the high concentration of animal and vegetable oil in sewage, oil separator and air flotation tank are designed before the main treatment process. After the secondary treatment process, a super membrane process was set up for further treatment of some sewage. The secondary and tertiary effluent all meet the target requirements.
[Key words]: A2 / O, biological nitrogen and phosphorus removal, water pollution control, advanced treatment of urban sewage; process design
目 录
引言 3
1设计任务及设计资料 4
1.1设计任务与内容 4
1.2设计原始资料 4
1.2.1城市气象资料 4
1.2.2地质资料 4
1.2.3设计规模 4
1.2.4进出水水质 5
2、设计说明书 5
2.1去除率的计算 5
2.1.1溶解性BOD5的去除率 5
2.1.2 CODr的去除率： 6
2.1.3.SS的去除率： 6
2.1.4.总氮的去除率： 6
2.1.5.磷酸盐的去除率 7
2.2城市污水处理工艺选择 7
2.3、污水厂总平面图的布置 8
2.4、处理构筑物设计流量(二级) 8
2.5、污水处理构筑物设计 8
2.5.1.中格栅和提升泵房（两者合建在一起） 8
2.5.2、沉沙池 9
2.5.3、厌氧池 10
2.5.4、缺氧池 10
2.5.5、好氧曝气池 10
2.5.6、二沉池 11
2.6、污泥处理构筑物的设计计算 11
2.6.1污泥泵房 11
2.6.2污泥浓缩池 11
2.7、污水厂平面，高程布置 12
2.7.1平面布置 12
2.7.2管线布置 12
2.7.3 高程布置 13
3 污水厂设计计算书 13
3.1污水处理构筑物设计计算 13
3.1.1泵前中格栅 13
3.1.2污水提升泵房 15
3.1.3、泵后细格栅 16
3.1.3、沉砂池 17
3.1.4、厌氧池 19
3.1.5、缺氧池计算 19
3.1.6、好氧曝气池的设计计算 20
3.1.8、二沉池 27
3.2 污泥处理部分构筑物计算 30
3.2.1污泥浓缩池设计计算： 30
3.3、高程计算 35
3.3.1污水处理部分高程计算: 35
3.3.2高程图见CAD图 35

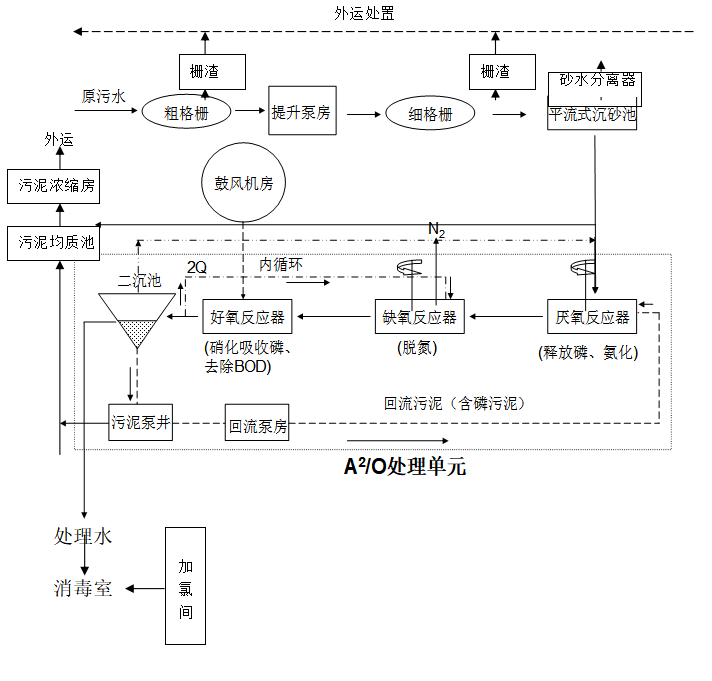

3.3.3污水处理厂工艺流程图与总平面布置图 35
参考文献 36
引言
随着工业水平的进一步提高，城市化的程度进一步加深，人民生活也得到了得到进一步改善，但是也随之带来不同程度的环境问题，城市生活生产产生的大量污水是造成环境污染的来源之一。由于我国工业起步较晚，环境治理意识也相对而言较弱。随着改革开放的不断深入，我国越来越重视环境问题，从而使我国的污水处理事业得到了快速的发展，但是我们还要清醒的看到，我国工业生产发展步伐很快，城市化速度也随之处在过热过快的状态。有些企业环保意识淡薄，过度的追求经济效益而忽视了社会、环境效益，有些地方政府部门则缺乏强有力的监管能力，若长此下去将带来环境受到严重污染的后患。
随着未来城市建设的快速发展，污水的排放量将会数倍甚至几十倍的增加，水环境将进一步加速恶化。为防止我国当前水环境继续被污染和恶化，保护我国紧缺的水资源，中小城市污水治理也应该引起足够的重视。所以我们不仅要大力发展经济，努力提高物质生活水平，还要做到经济与环境保护协调发展，人民的生活质量也要不断提高。当前，我国很多城市都建起了污水处理厂，这对减少水的污染和防治起到举足轻重的作用。
氧化沟自从50年代初出现以来，因其构造简单，易于管理等优点很快得到推广，且不断创新。氧化沟技术发展的关键在于氧化沟的环流，由于这种环流，使得操作运行都变得十分简单。另外氧化沟具有多功能性、污泥稳定、出水水质好等优点。选用的一定的设计参数、沟型和运行方式，会给设计者和运行者带来极大方便，其适应性和灵活性也很强，有进一步研究、发展和提升的广阔空间。
参考文献
[1] 高廷耀、周琪.水污染控制工程（第三版）.北京.高等教育出版社.2006
[2] 高俊发、王社平.污水处理厂工艺设计手册.北京.化学工业出版社.2003
[3] 王启童.ABR-高负荷生物滤池污水处理工艺调试运行分析.天津大学.2007年
[4] 郑铭、陈万金.环保设备—原理•设计•应用.北京.化学工业出版社.2001
[5] 魏先勋.环境工程设计手册（修订版）.长沙.湖南科学技术出版社.2002
[6] 李梅、于军亭、孟德良.氧化沟技术在城市污水处理厂中应用.水处理技术. 2007.33(1)
[7] 张大群.污水处理机械设备设计与应用.化学工业出版社.2003
[8] 陶俊杰、于军亭、陈振选.城市污水处理技术及工程实例.北京.化学工业出版社.2005
[9] Mikkel、G.Mandt.袁懋梓译.污水处理的氧化沟技术.北京.中国建筑工业出版社.1988
[10] 张自杰.排水工程（第四版）.北京.中国建筑工业出版社，2000
[11] 王凯军.UASB工艺中的理论与工程实践．中国环境科学出版社.2000
[12] 郭庆礼.UASB-射流曝气法处理玉米淀粉废水工程应用.同济大学环境科学与工程学院.2007年
[13] 石志红.许昌市污水处理工艺初探《许昌师专学报(自然科学版)》.2001年
[14] 谭万春.UASB工艺及工程实例.化学工艺出版社，2009
[15] 何圣兵.城市污水处理厂工程设计指导.北京.中国建筑工业出版社.2011
[16] 鞠兴华、王社平、彭党聪.城市污水处理厂设计进水水质的确定方法.中国给水排水. 2007.23(14)
[17] 许保玖.当代给水与废水处理原理.北京高等教育出版社，1990
[18] 杜广生.工程流体力学.北京.中国电力出版社。2007
[18] 黄祖安.Carrousel氧化沟脱氮除磷工艺的运行控制.中国给水排水. 2003.19(12)
[19] 崔玉川.城市污水厂处理设施设计计算.北京.化学工业出版社.2004
[20] 闪红光.环境保护选用手册—水处理设备.北京.化学工业出版社.2001
[21] 张华.氧化沟工艺处理低浓度城市污水的研究.广西土木建筑.1998.23(4)
[22] 白晓慧、王宝贞.一种新型的Carrousel氧化沟.给水排水.1999.25(3)
[23] 孙力平.污水处理新工艺与设计计算实例.北京.科学出版社.2001
[24] 阮文权.废水生物处理工程设计实例详解.北京.化学工业出版社.2006
[25] 陈学群、俞爱媚、吕斌.Carrousel 氧化沟技术演变规律的探究.给水排水.2002.28(2)
[26] 高云、常爱玲、胡志光.氧化沟污水处理新技术.工业水处理. 2002.22(9)
[27] 邓荣森.氧化沟污水处理理论与技术.化学工业出版社.2006
[28] 金兆丰、余志荣、徐竟成.污水处理组合工艺及工程实例.北京.化学工艺出版社.2003
[29] 上海市政工程设计研究院.给水排水设计手册.北京.中国建筑工业出版社.2002
[30] 汪大、雷乐成.水处理新技术及工程设计.北京化学工业出版社.2000
[31] 曾科.污水处理厂设计与运行.北京.化学工业出版社.2001
[32] Grady、Daigger.张锡辉译.废水生物处理.北京.化学工业出版社.2003
[31] 张忠祥、钱易.环境工程手册.北京.高等教育出版社.1996
[32] 薛焱、胡腾.中文版AutoCAD 2006基础教程.北京.清华大学出版社.2008
