某服务5万人城镇城镇给排水管网和净水厂设计
本次设计为镇给水工程设计，本工程服务范围为城市总体规划中规定的镇，服务人口5万人。总体来说，原水水质较好，为我国《地面水环境质量标准》 （GB3838-200）Ⅱ类水源。而水厂出水水质需满足《生活饮用水卫生标准》 （GB 5749-2006）的要求。工艺流程：水源 取水头自流管 一级泵房 自动加药设备 机械搅拌澄清池 普通快滤池 清水池 配水池 二级泵房 配水管网 用户。
工程设计成果本次设计的设计成果主要包括设计计算说明书和图纸两部分。设计计算说明书中包括三部分：取水工程设计计算、净水工程设计计算以及输配水管网设计计算。主要内容有：水源地选择、取水方式及构筑物设计、确定水厂规模，选择净化工艺流程及净化构筑物型式、主要构筑物的设计计算与高程计算、城镇输配水管网的布置形式设计、主要干管、支管的设计流量及管径、高程计算。

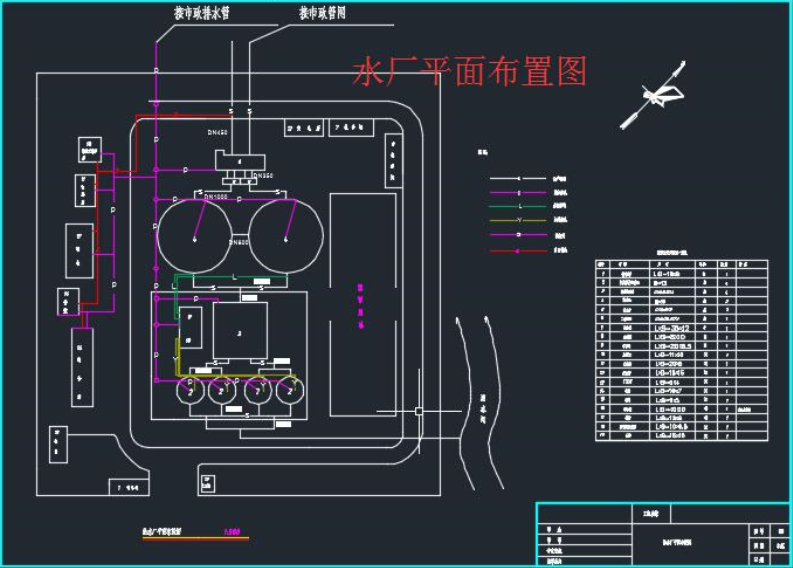

图纸包括：工程设计总说明、送水泵房平剖图、加药间平剖图、取水泵房平剖图、水厂平面布置图、机械搅拌澄清池平剖图、普通快滤池平剖面图、清水池平剖面图、水厂高程布置图、管网平面布置图。
目录
1 工程概况 1
1.1 镇基础资料 1
1.1.1 地理位置 1
1.1.2 气象资料 1
1.1.3 规划 1
1.1.4 供水水质及水压 1
1.2 工程设计 1
1.2.1 设计任务 1
1.2.2设计内容 1
2 设计水量 3
2.1 设计用水量 3
2.1.2 最高日用水量 5
2.1.3 确定设计流量 5
3 取水工程设计 7
3.1 给水水源 7
3.1.1 水源的选择原则 7
3.1.2 水源选择 7
3.1.3水源水质分析 7
3.2 厂址选择 10
3.2.1 选择原则 10
3.2.2 厂址确定 10
3.3 取水构筑物 10
3.3.1 取水构筑物选型 10
3.3.2 取水头部选择 10
3.3.3 进水孔的设计 11
3.3 一级泵站 11
3.3.1 扬程计算 11
3.3.2 水泵选型 11
3.3.3 集水间的设计 12
3.3.4 泵房布置 12
3.3.5 起重设备的选型与布置 13
3.3.6 泵房高度 13
3.3.7 管道计算 14
3.3.8通风与抽水设备计算 14
4 净水厂 15
4.1工艺流程确定 15
4.1 机械搅拌澄清池 16
4.1.1 第一反应室 16
4.1.2 导流室 16
4.1.3 分离室 17
4.1.4 池深 17
4.1.5 配水三角槽 19
4.1.6 第二反应室 19
4.1.7 容积计算 20
4.1.8 进水系统 20
4.1.9 集水系统 20
4.1.10 排泥及排水 22
4.1.11 搅拌机计算 22
4.1.12 刮泥机 23
4.2 普通快滤池 25
4.2.1 滤池面积及尺寸 26
4.2.2 滤池高度 26
4.2.3 配水系统 26
4.2.4 洗砂排水槽 27
4.2.5 滤池各种管渠 28
4.2.6 冲洗水泵 29
4.2.7 配气系统设置 29
4.3 清水池 29
4.4 配水池 30
4.5二级泵站 30
4.5.1 流量计算 30
4.5.2 扬程计算 30
4.5.3选泵 30
4.6二级泵房的布置 31
4.7起重设备选择 32
4.8泵房高度计算 32
4.9 管道计算 32
4.10通风与抽水设备计算 33
4.11 投药及加药工艺计 33
4.12加矾加氯 34
4.12.1 消毒剂选择 34
4.12.2 设计要求 35
4.12.3 投加与调制设备 36
4.12.4 加药间及药库布置 36
4.12.5 加矾 36
4.12.6 加氯 36
5 净水厂系统布置 37
5.1 净水厂的流程及平面布置 37
5.1.1 水厂平面布置 37
5.1.2 水厂流程 37
5.2 附属建筑物 37
5.3 净水厂绿化与道路 38
5.4 净水厂人员编制及辅助建筑物使用面积计算 38
5.5净水厂的自动化设计 38
5.5.1电子计算机应用于净水控制与厂内配水控制 38
5.5.2 净水厂的检测仪表（二次仪表） 39
6 给水管网计算 41
6.1 原始资料 41
6.2 最高时管段沿线流量分配与节点设计流量计算 41
6.2.1 最高时用水量 42
6.2.2 比流量 42
6.2.3 泵站设计供水流量 42
6.3 管段设计流量分配与计算 43
6.4 设计工况水力分析结果 44
6. 5 管网平差计算 45
6.5.1 管网水力计算原理 45
6.5.2 平差计算步骤 45
6.6 配水管网校核计算 46
6.6.1 消防时校核 46
6.6.2 事故时校核 48
总结 50
参考文献 51
附录 53
1 工程概况
1.1 镇基础资料
1.1.1 地理位置
镇位于省县，地处黄土高原向高原的过渡地带。位于东经100o15′-102o25′，北纬34o08′-37o54′之间。
1.1.2 气象资料
镇地处内陆，属典型大陆性气候，日照时间长，太阳辐射强，气温日较差大，春季多风，夏季凉爽，秋季多雨，冬季干燥，无霜期短；干旱、冰雹频繁。年平均气温2.5℃，气候冷凉，最热的7月份平均气温为13.9℃，最冷的1月份平均气温为-10.5℃。年平均日照时数为2507—2772小时，年平均日照百分率为57—63%，年平均日较差16.5℃（冬季平均20.0℃，夏季14.6℃），年平均年较差为24.5℃，无霜期45天。年平均降水量为408.9毫米，降水多集中在7—9月间，其占年降水量的57%。因降水时间分布不均，经常造成夏秋多雨、冬春干旱的现象。县常年主导风向为西北风，次为偏东风。每年11月至次年5月为多风季节，尤以3、4月为甚，5月逐渐减少。大风日数年均为35天以上，多年平均风速为1.8米/秒，风速最大的3月份平均为2.9m/s，最小的8月份为1.2m/s，春季最大风速为2.9m/s。
1.1.3规划
镇位于县境中部，距县府驻地5公里，以汉族为主，还有藏、蒙古、土族等。总面积170.7平方千米。有25个行政村，145个生产合作社。1949年沿旧制设达华乡，1958年设达华公社，1984年复设达华乡。2001年改设为镇，2011年有2.2万人口。近期规划到2020年年，城市人口规模为5万人，供水设计规模为3.1万m3/d。远期规划到2030年，城市人口规模为9万人，供水设计规模为5.3万m3/d。
1.1.4供水水质及水压
水厂出厂水质统一按现行国家生活饮用水卫生标准考虑。
水厂出厂水压为0.38MPa，以满足接管点处服务水头0.25MPa
1.2 工程设计
1.2.1 设计任务
（1）调查中县镇的自然、经济结构、社会现状和规划要求，估算该地区给水工程设计基本参数；
（2）进行水源地选择，根据水源地的高程位置，考虑距所服务区域的远近，进行水厂的选址，选择合适的取水方式及取水构筑物，对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，绘制出水厂平面布置图、高程布置图和处理构筑物的大样图及设备选型；
（3）进行镇输配水系统管网的设计。
1.2.2设计内容
（1）取水工程
水源选择、取水方案及位置的确定、取水构筑物形式和设备设计计算并绘图。
（2）输水工程
输水管道工程的设计计算并绘图。
（3）给水处理工程
净水厂场址选择、水处理方案的比较与选择、建构筑物型式、尺寸及设备选择计算并绘图。
