大雅苑12层住宅给排水工程设计
摘要
合理地选择排水系统的体制，是城市和工业企业排水系统规划和设计的重要问题。排水系统的选择应满足环境保护的需要，根据当地条件，通过技术经济比较确定，而环境保护应是选择排水体制时所考虑的主要问题。本设计是十二层的大雅苑12层住宅给排水设计，主要包括给水系统、排水系统、消防系统、雨水系统。给水系统采用分区供水，1到5层为低区，由市政管网直接供水；6层到十二层为高区。由水泵从地下贮水池加压供水，并设变频调速装置。排水系统采用污、废水合流制，直接排入市政污水管网；底层单独排水，排水立管设专用通气管。消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min后的消防启动消防水泵，从消防水池抽水供消火栓使用。室内排水系统采用污、废合流制排水，室外排水系统则采用雨水、污水分流制排水。雨水系统采用普通外排水方式排水。消防系统设计内容主要为消火栓系统和闭式自动喷水灭火系统，消火栓系统排水系统中的排水立管采用伸顶通气管，消防给水通过天面消防水池减压提供。住宅生活水通过半地下室泵房通过变频泵组加压供给，
关键词：建筑给排水 高层建筑
Abstract
Reasonable selection of drainage system is an important issue in the planning and design of drainage system in cities and industrial enterprises. The selection of drainage system should meet the needs of environmental protection. According to local conditions, it should be determined through technical and economic comparison. Environmental protection should be the main consideration in the selection of drainage system. This design is a 12-storey Residential Water Supply and drainage design of Daya Garden, which mainly includes water supply system, drainage system, fire protection system and rainwater system. The water supply system uses zonal water supply, the first to fifth floors are low areas, and the municipal pipe network directly supplies water; the sixth to twelfth floors are high areas. The water supply is pressurized by the pump from the underground storage tank, and the frequency conversion speed regulating device is set up. The drainage system adopts the sewage and wastewater confluence system, which is directly discharged into the municipal sewage pipe network; the bottom layer is separately drained, and the drainage riser is equipped with a special ventilation pipe. Fire fighting system mainly adopts indoor fire hydrant system. Fire fighting water is supplied by roof fire fighting water tank for 10 minutes in the initial stage of fire, and the water of fire fighting water tank is extracted from living water tank by living water pump. Fire fighting starts fire fighting water pump after 10 minutes and pumps water from fire fighting water tank for fire hydrant use. Indoor drainage system uses sewage and waste combined drainage system, while outdoor drainage system uses rainwater and sewage split drainage system. Rainwater system is drained by ordinary external drainage. The design of fire fighting system mainly includes fire hydrant system and closed automatic sprinkler system. Drainage risers in the drainage system of fire hydrant system are equipped with extended roof ventilation pipes, and fire fighting water is provided by decompression through the roof fire pool. Residential domestic water is supplied by semi-basement pumping house under pressure through frequency conversion pump group.
Key words: building water supply and drainage high-rise building
目录
前 言 9
第1章 工程概况及设计任务 10
2 设计任务及设计资料 10
2.1 设计题目 10
2.2 建筑原始资料 10
2.3 市政给水排水资料 10
2.4 设计任务 11
2.5 建筑图纸资料 11
2.6 设计依据 11
第2章 系统方案确定 12
2.1 生活给水系统 12
2.1.1 相关规范 12
2.2 排水系统 16
2.2.1 相关规范 16
2.2.2排水水质分析 17
2.2.2生活排水系统 17
2.2.3 雨水排水系统 19
2.3 消防给水系统 20
2.3.1 消火栓给水系统 20
2.3.2 自动喷水灭火系统 21
第三章 管道布置 22
3.1 生活给水系统 23
3.1.1 给水系统组成 23
3.1.2管道布置 23
3.1.3 管道敷设 24
3.1.4给水管道的布置与敷设具体做法 25
3.1.5 给水管材 25
3.2 室内排水系统 26
3.2.1系统组成 26
3.2.2 排水管道布置及敷设 26
3.2.3 排水管材 28
3.3 雨水排水系统 29
3.3.1雨水排水系统的组成 29
3.3.2 管道布置的做法 30
3.3.3雨水排水系统管材的选用 30
3.4 消防给水系统 30
3.4.1系统组成 30
3.4.2 室内消火栓的布置 30
3.4.3 消火栓管材的选用 31
3.5自动喷淋系统 31
3.5.1系统组成 31
3.5.2 管道的布置与敷设 32
3.5.3 管材 33
第四章 设计计算 34
4.1 生活系统用水量计算 34
4.1.1 设计计算依据 34
4.1.2 设计计算 34
4.2 水池的计算 35
4.2.1设计计算依据 35
4.2.2水池的计算 36
4.3 给水管网水力计算 36
4.3.1 设计秒流量公式选用 36
4.3.2 低区生活给水管网水力计算表 37
4.3.3 低区给水系统压力校核 41
4.3.4 高区给水管网水力计算 41
4.4 水泵、水池设计 45
4.4.1 水泵机组的设置 45
4.4.2 贮水池设置 46
4.5 排水系统水力计算 46
4.5.1 设计秒流量公式的选用 46
4.5.2 排水横支管水力计算 47
4.5.3排水立管的水力计算 49
4.6 雨水系统水力计算 51
4.6.1 雨水量计算 51
4.6.2 雨水系统水力计算 52
4.7 消火栓系统计算 52
4.7.1 室内消火栓系统的布置 52
4.7.2 室内消火栓管网布置 53
4.7.3 最不利点消火栓所需压力和实际射流量 53
4.7.4 消火栓管网水力计算 54
4.7.5 消防水池 56
4.7.6高位水箱设置与的校核 57
4.8 自动喷水灭火系统计算 57
4.8.1 3-12层自喷水力计算(作用面积法) 57
4.8.2 -1-2层自喷水力计算 58
参考文献 60
前 言
近年来，随着我国经济实力增强，人民生活水平提高，建筑业发展十分迅速，而建筑给水排水作为民用建筑中不可缺少的一个部分，直接影响到人们的生活水平和生活环境随着经济的发展， 因此对建筑物进行给水排水方面的设计，是十分必要和势在必行的。本次设计的目的是要对成都市成华区颐和家园商住楼进行给排水设计。
根据设计参数和原始资料，结合相关的规范和手册，本设计对大雅苑12层住宅楼的给排水设计，主要包括建筑的给水、排水、消防、喷淋等系统的设计计算。给水系统部分包括给水系统和给水方式的选择，引入管平面位置及管径的确定，给水管网水力计算，升压设备的型号选择以及贮水设备的容积计算等；消防系统部分包括消防系统的选择，消防给水系统的水力计算，以及升压、贮水设备的容积选择；喷淋系统部分包括喷淋系统总用水量的确定，喷淋系统的水力计算，以及确定升压水泵的型号、扬程、流量；排水系统部分包括排水体制和排水方式的选择，出户管的位置和管径以及雨水排除方式的确定等。
第1章 工程概况及设计任务
2 设计任务及设计资料
2.1 设计题目
大雅苑12层住宅给给水排水工程设计
2.2 建筑原始资料
大雅苑12层住宅给为高层民用建筑，共十二层，建筑总高度42.2m，该建筑占地面积约2000平方米。地下室为设备用房，用作泵房和修建贮水池地下室地面标高为—5.00米，1~2层为裙房，作为商业场所使用。1、2层层高均为4.8米，一层设有男女公共卫生间，男厕所内设自闭式冲洗蹲便器5个，1.8米长小便槽1个，洗手盆污水盆各1个；女厕所内设自闭式冲洗蹲便器5个，洗手盆2个，污水盆1个。2层上面设有1.8米高的设备层，在设备层对给排水及消防管线进行必要的调整。
3~12层为单元式住宅，层高3.0米，每层4户，每户都是两室一厅，一个厨房和一个卫生间。厨房内设厨房洗涤盆1个，卫生间内设浴盆1个，低位水箱坐便器1个，洗脸盆1个。每户设分户水表，公用水表箱设在走廊内。室外常年可保证的水压为300kpa。
2.3 市政给水排水资料
2.3.1 给水水源
该建筑以市政管网为水源，在该商住楼的南面有一条直径为800mm的市政给水干管，干管接管点比该处公路低1.5m，分别引入两条DN100的管道，绕建筑一周成环供水，该建筑常年可资用水头为30m水柱。 城市给水管网不允许直接从管网抽水。
2.3.2 排水条件
本建筑采用雨、污分流的排水体制。室内生活污水排至室外污水检查井，汇集至化粪池经处理达标后排至市政污水管道。室外排水管道埋深为3.0m，管径DN300，管材为钢筋混凝土管。雨水经雨水检查井后排入市政雨水管道。
2.4 设计任务
本建筑给排水设计具体内容包括：
生活给水系统设计
消防系统设计（消火栓系统、自动喷淋系统）
排水系统设计
雨水系统设计
2.5 建筑图纸资料
给排水设计说明、图纸目录、图例
地下一层至地上十二层给排水平面图
一~二层自喷平面图
屋顶层给排水平面图

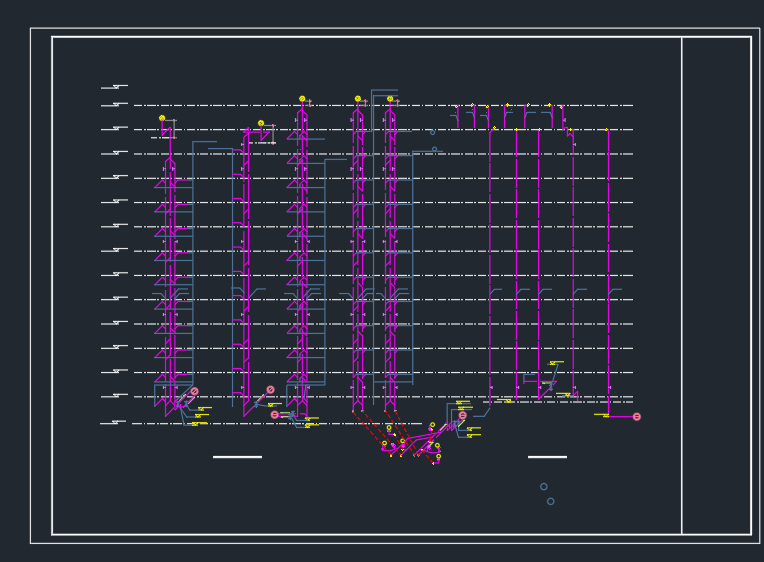

给排水、消防系统图
室外给排水总平面图等
2.6 设计依据
《高层民用建筑设计防火规范》(GB50045—95)
《建筑给水排水设计规范》(GB50015—2003)
《自动喷水灭火系统设计规范》(GB50084—2001)
《室外给水设计规范》(GB50013—2006)
《室外排水设计规范》(GB50014—2006)
参考文献
《建筑给水排水设计规范》GB50015-2003
《居住小区给水排水设计规范》CECS57-94
《建筑设计防火规范》GB50016-2006）
《高层建筑设计防火规范》GB 50045-95（2005年版）
《给水排水标准图集》1、2、3
《给水排水设计手册》1、2、3、10、11分册
《给水排水工程快速设计手册》1、4、5分册
《给水排水制图标准》GBJ106-87
《给水工程》 中国建筑工业出版社
《排水工程》 中国建筑工业出版社
《建筑给水排水工程》 中国建筑工业出版社
《水泵与水泵站》 中国建筑工业出版社
《中国消防工程手册》 蒋永琨主编
《高层建筑给水排水设计》 中国建筑工业出版社
《建筑给水排水工程》 中国建筑工业出版社
《建筑消防设备工程》 重庆大学出版社
