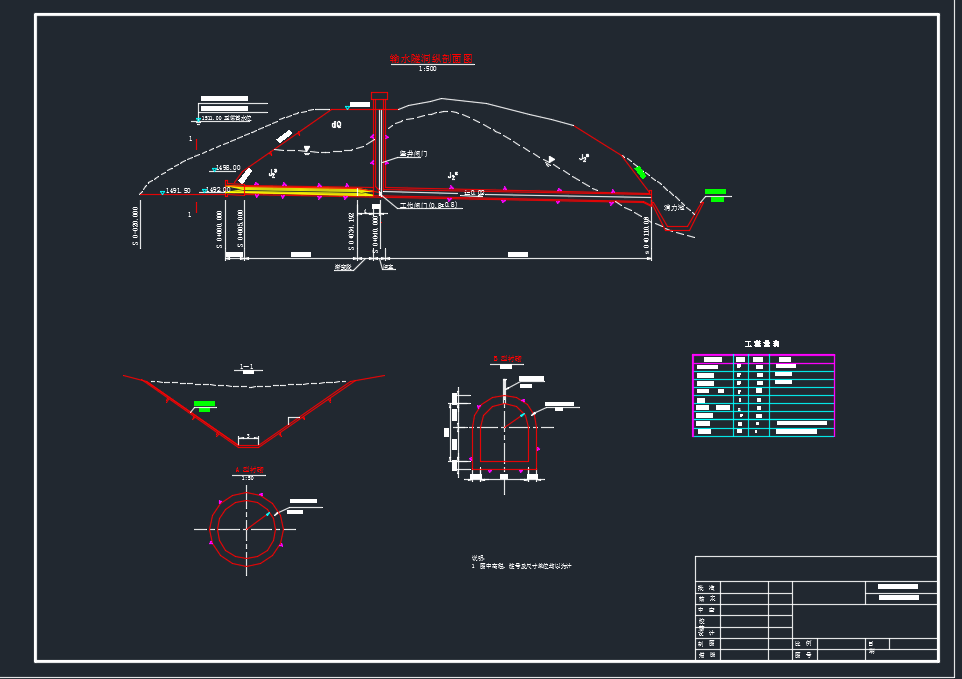

白依坝输水隧洞设计
摘 要
本毕业设计承担水利水电枢纽工程中输水隧洞的设计工作。根据已有的原始资料进行设计，主要内容有：输水隧洞洞线设计及选择，输水隧洞洞径选择，输水随洞衬砌计算与支护设计，输水隧洞洞型设计，输水隧洞的布置输水隧洞的衬砌的荷载及荷载组合分析计算，输水隧洞进水口的型式和计算要点，输水隧洞身断面型式及断面尺寸计算，输水隧洞出口段及消能设施等。本设计的主要内容包括：白依坝输水水库枢纽布置中的输水遂洞设计。本设计说明书中比较详细地论述了水工建筑物中的水工遂洞的布置原则、选择依据、各设计参数的计算方法及相关水利计算和结构等，并主要针对白依坝水库中的输水遂洞进行了初步的方案比较设计。
关键词：水工遂洞，水工建筑物，毕业设计
Abstract
This graduation project is responsible for the design of water conveyance tunnel in water conservancy and hydropower projects. According to the original original data, the main contents are as follows: the design and selection of the tunnel line of the water conveyance tunnel, the selection of the hole diameter of the water conveyance tunnel, the calculation of the tunnel lining and the support design, the design of the tunnel type of the water conveyance tunnel, the load of the lining of the water tunnel, the analysis and calculation of the load and the loading of the tunnel, and the inlet of the water tunnel. The key points of type and calculation, the calculation of the broken face type and section size of the water conveyance tunnel, the outlet section of the water conveyance tunnel and the energy dissipation facilities. The main contents of this design include: the design of water conveyance (diversion) in the pivot layout of the PII Ba reservoir. In this design specification, the layout principle, selection basis, calculation method of various design parameters and related water calculation and structure are discussed in detail in the hydraulic structure, and the preliminary design of the scheme is made for the water transport (diversion) tunnel in the Bai Yi dam reservoir.
Key words: hydraulic tunnel, hydraulic structure, graduation design
目录
前 言 5
设计基本资料 5
1.1概述 5
1.1.1工程概况 5
1.1.2勘测设计过程 6
1.2水文、气象 6
1.2.1流域自然地理概况 6
1.2.2气象 7
1.2.3径流 7
1.2.4洪水 8
1.2.5泥沙 8
1.2.6水能 8
1.2.7水库 9
1.3工程地质 9
1.3.1区域及水库地质概况 9
1.3.2主要建筑物工程地质条件 9
1.3.3天然建筑材料 11
1.4工程任务与规模 12
1.4.1工程建设的必要性及开发任务 12
1.4.2工程规模 13
1.5工程选址、工程总布置及主要建筑物（推荐方案） 13
1.5.1工程等别和标准 13
1.5.2坝址、厂址拟定 13
1.5.3枢纽总布置及主要建筑物 14
一、白依坝水文站资料插补 15
二、白依坝水文站多年平均径流量计算 16
三、白依坝水库设计年径流量计算 16
四、设计年径流年内分配 17
五、设计年径流量成果合理性检查 19
3.6出口段断面选取 28
4. 计 算 书 28
一．输水导流隧洞 28
4.1无压段断面选取计算 28
4.2有压洞的断面选取： 31
4.3消能计算 32
4.4 输水隧洞水力计算 33
4.5结构稳定计算 52
一. 基 本 数 据 54
二. 计 算 结 果: 54
第 1 次迭代 54
第 2 次迭代 54
第 3 次迭代 54
一. 基 本 数 据 56
二. 计 算 结 果: 56
第 1 次迭代 56
第 2 次迭代 56
一. 基 本 数 据 60
二. 计 算 结 果: 60
第 1 次迭代 61
第 2 次迭代 61
第 3 次迭代 61
一. 基 本 数 据 64
二. 计 算 结 果: 64
第 1 次迭代 64
第 2 次迭代 65
第 3 次迭代 65
第 4 次迭代 65
4.5出口段水面线计算 67
一.原始数据: 67
二.计算结果: 67
前 言
大学四年即将结束时，我们在学校、学院以及各位教师的指导下，进行了大学四年最后一项必修“课程”——毕业设计。毕业设计是四年学习的收获与总结，是大学学习中最为重要的组成部分，通过毕业设计，我们对所学的专业知识有了更为深刻透彻的把握，同时毕业设计也成为对我们大学学习的一次总测试。
本次设计主要针对白依坝水库枢纽进行设计。依据资料，选择大坝、溢洪道、输水隧洞，进行枢纽布置；设计各建筑物的轴向走向和特征高程，确定各截面形状和相关尺寸、各分区材料；设计基础防渗帷幕；进行渗流计算和稳定性分析；针对白依坝水库输水（导流遂洞）初设阶段进行了设计；初步估算的工程量（或材料用量）。
设计基本资料
1.1概述
1.1.1工程概况
白依坝水电站工程位于甘肃省陇南市文县境内的长江水系三级支流白水江上，是文县境内白水江河段梯级规划中的一座梯级水电站。电站位于石坊乡吴家湾、白依坝两村之间，拟采用无调节引水式开发方式。引水口处与发电厂区沿河相距约5.45km，距下游文县县城12km。引水坝址、厂址左岸有东青公路（甘川公路）通过，向东南经碧口至昭化与宝成铁路相接，向东北经东峪口、武都由212国道可达兰州、天水；向西北经九寨沟县可到达成都，对外交通便利。
电站设计水头42m，设计引水流量106.6m3/s，保证出力8.578Mw，装机容量28Mw，多年平均发电量1.5195×108kw·h，年利用小时数5414h。
白依坝水电站在待开发的白水江中游马尾墩～白依坝干流河段，工程规模适中，开发条件较好，枢纽布置为引水式电站，淹没损失小，开发任务主要是发电。工程建设工期短，投资相对较小。及时开发该电站对满足陇南市电力需求与利用优势资源促进当地经济发展等都是非常必要的。
