包头市吾悦15层酒店建筑给水排水工程及消防系统设计
摘要
合理地选择排水系统的体制，是城市和工业企业排水系统规划和设计的重要问题。排水系统的选择应满足环境保护的需要，根据当地条件，通过技术经济比较确定，而环境保护应是选择排水体制时所考虑的主要问题。本设计是包头市吾悦15层酒店建筑给水排水工程及消防系统设计，主要包括给水系统、排水系统、消防系统、雨水系统。给水系统采用分区供水，1到5层为低区，由市政管网直接供水；6层到十五层为高区。由水泵从地下贮水池加压供水，并设变频调速装置。排水系统采用污、废水合流制，直接排入市政污水管网；底层单独排水，排水立管设专用通气管。消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min后的消防启动消防水泵，从消防水池抽水供消火栓使用。室内排水系统采用污、废合流制排水，室外排水系统则采用雨水、污水分流制排水。雨水系统采用普通外排水方式排水。消防系统设计内容主要为消火栓系统和闭式自动喷水灭火系统，消火栓系统排水系统中的排水立管采用伸顶通气管，消防给水通过天面消防水池减压提供。
关键词：建筑给排水 高层建筑
Abstract
The rational choice of drainage system system is an important problem in the planning and design of drainage system of cities and industrial enterprises. The selection of drainage system should meet the needs of environmental protection. According to the local conditions, it should be determined through technical and economic comparison, and environmental protection should be the main consideration when selecting drainage system. This design is the water supply and drainage engineering and fire fighting system design of the 15th floor Wuyue hotel building in Baotou City, mainly including water supply system, drainage system, fire fighting system and rainwater system. The water supply system adopts district water supply, with floors 1 to 5 as low area, which is directly supplied by municipal pipe network; floors 6 to 15 are high area. The water is pressurized from the underground water storage tank by the water pump, and the frequency control device is set. The drainage system adopts the combined system of sewage and waste water, which is directly discharged into the municipal sewage pipe network; the bottom layer is drained separately, and the drainage riser is provided with a special vent pipe. The fire fighting system mainly adopts indoor fire hydrant system. At the beginning of the fire, the fire water consumption of 10min is supplied by the roof fire water tank, and the water source of the fire water tank is drawn from the living water tank by the living water pump. After 10min, the fire fighting water pump is started to draw water from the fire water tank for the fire hydrant. The indoor drainage system adopts the sewage and waste combined drainage system, while the outdoor drainage system adopts the rainwater and sewage separate drainage system. The rainwater system adopts common external drainage. The design content of the fire protection system mainly includes the fire hydrant system and closed automatic sprinkler system. The drainage riser of the fire hydrant system adopts the roof extension vent pipe, and the fire water supply is provided through the roof fire pool for decompression. The domestic water of the house is supplied by the pump house of the semi basement through the frequency conversion pump group.
Key words: building water supply and drainage high-rise building
目录
第一部分 工程概况及设计资料 2
1 工程概况 2
1.3 设计任务 3
1.4 设计要求 3
2设计文件及设计资料 4
2.1上级主管部门批准的设计任务书 4
2.2建筑设计资料 4
2.3城市给水排水管道资料 4
第二部分 设计说明书 4
1 生活给水系统 4
1.1 相关规范 4
1.2 竖向分区 5
1.3 方案确定 5
1.4 系统组成 6
1.5 管道布置与敷设 6
1.6 给水管材 8
2 排水系统 9
2.1 相关规范 9
2.2 排水水质及其特点 9
2.3 排水方案的确定 10
2.4 污废水排水系统类型的确定 11
2.5 系统组成 11
2.6 排水管道布置及敷设 12
2.7 排水管材 13
3 消防系统 14
3.2 建筑物类别和火灾危险等级的确定 15
3.3 室内消火栓给水系统 16
3.4自动喷水灭火系统 17
3.5 室外消防给水系统 19
3.6 管道的布置与敷设 20
3.7 消防管材 22
4 热水系统 22
4.1 相关规范 22
4.2 方案确定 23
4.3 系统组成 26
4.4 管道的布置与敷设 26
4.5 热水管材 26
第三部分 设计计算书 27
1 给水系统计算 27
1.1 生活用水量计算 27
1.2 水池、水表的计算 29
1.3 给水管网水力计算 31
1.4 水泵、水池及水箱间设计 41
2 排水系统计算 42
2.1 设计秒流量公式的选用 42
2.2 室内排水管道水力计算 43
3 消火栓系统设计计算 49
3.1 室内消火栓系统的布置 49
3.2 消防水箱设计计算 50
3.3 最不利点消火栓所需压力和实际射流量 51
3.4 消火栓管网水力计算 52
3.5 高位水箱设置高度的校核 54
3.6 消防泵的计算与选择 54
3.7 减压阀的计算 55
3.8 消火栓减压装置的设计与计算 56
4 自动喷水灭火系统计算 57
4.1 5-15层自喷水力计算(特性系数法) 57
4.2 1-4层自喷水力计算(作用面积法) 62
4.4 地下室自喷水力计算(作用面积法) 64
5 热水系统计算 66
5.1 热水量计算 66
5.2 耗热量计 67
5.3 热媒耗量计算 67
5.4 加热设备的选择与计算 68
5.5 热水管网水力计算 69
5.6入户表选型 74
参考文献 74
第一部分 工程概况及设计资料
1 工程概况
培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。
1.3 设计任务
根据上级有关部门批准的设计任务书，拟在包头市建筑造一幢十五层的酒店，要求设计该建筑内给水排水工程，具体设计项目为：
1、室内给水工程
2、室内排水工程
3、室内消防工程
4、室内热水工程
1.4 设计要求
（1）根据建筑的性质、用途，室内设有完善的给排水卫生设备；
（2）该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵；
（3）自动洒水系统通过温感自动工作；
（4）生活水泵要求自动启闭；
（5）所有管道采用暗装敷设方式。
1.4.2 设计成果要求
（1）按设计任务，编写计算说明书一份，要求不少于60页。

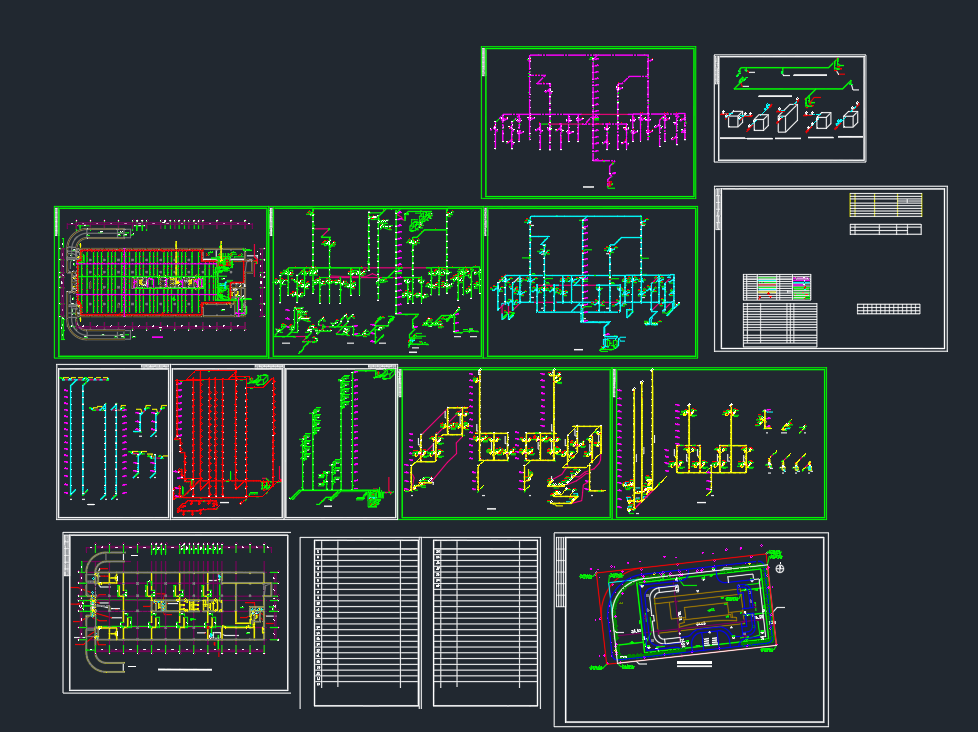

（2）绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。数量10张以上，要求用计算机绘图。
2设计文件及设计资料
2.1上级主管部门批准的设计任务书
2.2建筑设计资料
本工程为包头市某酒店建筑，建筑主体共15层，地下1层，地上15层；建筑耐久年限：50-100年；建筑耐火等级为二级；抗震设防烈度：8度；结构类型：剪力墙结构,内设中央空调系统。
建筑资料图以提供的电子版为准，给水、排水外网均在建筑物的北侧通过。给水外网可提供的供水压力为0.25MPa。小区外网有统一的市政排水管网。
总建筑面积3.0万m2 。要求设计该建筑内给水排水工程，该建筑是综合性大楼，包括餐厅、娱乐、会服、宾馆等用房。工程为框架剪力墙结构。地下一层为人防和设备机房（包括水泵机组、水池、空调机组等），所处地面标高为-4.80米。首层地面标高为±0.00米，层高为4.5米；二、三、四层高为4.2米，五层层高为5.1米；其余楼层层高均为3.4米。一层为大堂、茶厅和餐厅，二、三层为餐饮用房，四层为棋牌娱乐，五层为会议服务用房；六至十五层为客房，共设有260个床位。各层具体功能见建筑图所示。包括首层、二层、三四层、标准层、层面等建筑平面图。拟建位置：见附图。水文地质资料可收集、参照本地区有关资料。
