简易吊葫芦的设计（说明书+CAD图纸）
吊葫芦的种类
1． 拉葫芦：手拉葫芦是以焊接环链作为挠性承载件的起重工具，也可与手动单轨小车配套组成起重小车，用于手动梁式起重机或者架空单轨运输系统。
2． 手扳葫芦：
定 义： 手扳葫芦是由人力通过手柄扳动钢丝绳或链条等运动机构来带动取物装置运动的起重葫芦。
适用范围： 它广泛用于船厂的船体拼装焊接，电力部门高压输电线路的接头拉紧，农林、交通运输部门的起吊装车、物料捆扎、车辆拽引以及工厂等部门的设备安装、校正等。
分 类： 根据承载件的不同可分钢丝绳手扳葫芦和环链手扳葫芦。
3． 环链电动葫芦 ：
适用范围： 环链电动葫芦是以焊接园环链作为承载的电动葫芦。与钢丝绳电动葫芦相比，结构更加轻巧，价格更便宜。
分 类： 固定式／单轨小车式
4． 钢丝绳电动葫芦：
适用范围： 钢丝绳电动葫芦是以钢丝绳作为承载的电动葫芦，结构紧凑、自身轻、效率高、操作简便。配备运行小车可作为架空单轨起重机和电动但梁、电动悬挂等起重机的起升机构。
分 类： 固定式／单轨小车式／双梁葫芦小车式／单主梁角形葫芦小车式
设计目的
吊装质量在50-100kg的轻型零件，如果选用整套的行星齿轮减速吊葫芦，因其刹车机构和联轴器的故障率较高，易损件不易购全，会经常影响生产。下面设计的是结构简单，经济耐用的简易吊葫芦。
工作原理

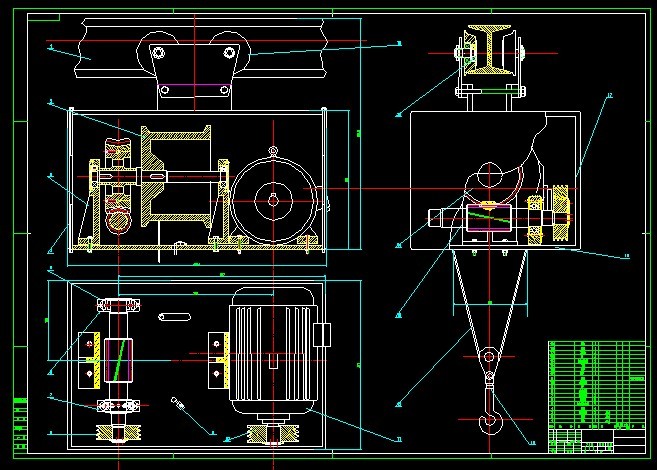

吊具以Y801-4型异步电机为动力源，经三角带传动力传递给蜗杆，该传动起过载保护作用；然后由蜗轮、蜗杆机构产生反向自锁并经蜗轮减速后传递至卷筒，使一端缠绕在卷筒上的钢丝绳带动吊钩产生提升运动，电机反转则产生下降运动。整套机构悬挂于工字钢横梁上，借助人力可左右平移。
主要技术参数
综合考虑工件吊的柔和性、准确性和工作效率，我们将提升速度v规定在0.10~0.12m/s之间，吊具主要技术参数如下：
电机功率
电机转速
大皮带轮直径
小皮带轮直径
蜗轮齿数
蜗杆头数
卷筒直径
钢丝直径
由以上技术参数可求得v的近似值：
理论所得提升速度符合实际要求。
此项设计非常适用于中小型企业。
