                         福州中学五层楼设计

                            摘    要

 本毕业设计题目是福州中学教学楼建筑结构设计,该教学楼的总建筑面积大约是4160平方米,共五层,建筑高度为25.2米。该建筑体采用钢筋混凝土全现浇框架结构体系。基础采用独立基础。

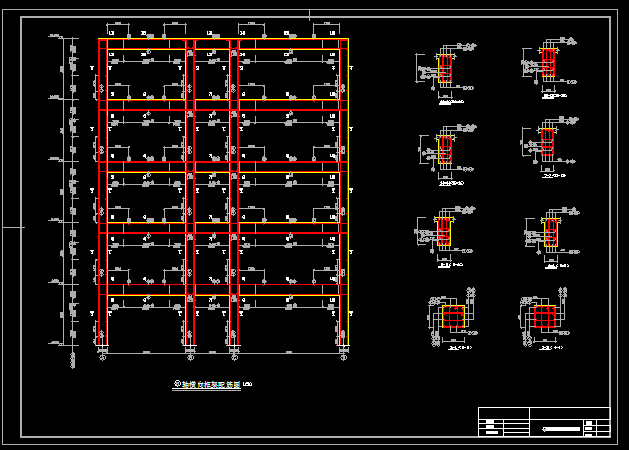

本设计内容包括手算和电算两部分。其中手算部分计算书的主要内容为构件尺寸的初步确定、框架的计算简图、荷载横向侧移计算、框架在水平及竖向荷载作用的内力分析和计算、内力组合、截面设计及基础设计。其中计算水平地震力作用时采用底部剪刀法,计算竖向荷载作用时采用弯矩二次分配法,截面设计采用极限状态设计方法。由于此框架属三级框架,所在以没有进行节点抗震设计,在梁柱截面设计时也未采用“强柱弱梁”原则。图纸包括八张,即标准层结构平面布置及部分剖面图、某层层框架柱配筋图(平法施工图)、标准层楼板配图、标准层梁配筋图(平法施工图)基础平面布置及配筋图、屋顶楼板配筋图、某榀典型中框架主体配筋图、边框架主体配筋图。
电算时,先用PKPM软件进行结构平面布置,检查平面数据,输入次梁楼板,输入荷载数据,形成PK文件,画结构平面图;然后使用PK进行框架计算;最后用TAT软件进行框架的空间结构计算,输出框架、柱配筋图及内力计算结果。
在设计过程中采用了手算和电算两种方式,对计算结果可以进行校核,及时发现设计中的错误以及与电算不同的部分,找出原因。
    关键词:毕业设计、建筑设计、框架结构、内力组合、截面设计、地震力
建筑设计说明
工程概况
一、建设单位:
二、工程名称:
三、建设地点:
四、设计依据:根据毕业设计任务书和相关规范
五、建筑面积:4160mm2
六、结构类型:全现浇框架结构
七、抗震设防:按地震烈度七度,近震,二类场地抗震设防,抗震等级为二级
八、防水等级:二级
九、底层地面标高按±0.000m,绝对标高为+450mm控制
十、屋面:采用上人屋面,建筑找坡,SBS改性沥青卷材防水层,上加做40mm厚系石混凝土刚性防水层一道。具体做法详楼梯剖面图。雨水管选用UPVCΦ110mm白色塑料管。
十一、墙体:采用加气混泥土砌块200mm厚的砌体作为填充墙。墙体砌筑时按照构造要求设置腰带、构造柱、墙体拉接筋等建筑规范要求的做法。
十二、层高:底层为4.2m,标准层为4.2m;
十三、地基承载力:230Kpa
十四、自然气候条件:属于第五建筑区,气候日差较小,夏季闷热持续时间较长,冬季极少降雪,平均相对湿度在70% ~ 80%。
1).气候:最冷月平均温度:5.7℃
       最热月平均温度:25.5℃
       极端最高温度:37.3℃
       极端最低温度:-4.6℃
2).日照:年总日照数:1211.3小时
        夏季日照数:154.9小时
        冬季日照数:66.8小时
3).主导风向及频率:七月:C22NNE11
                    一月:C22NNE13
4).风速:(平均)夏季:1m/秒
冬季:1.1m/秒
5).降水量:年总量:998.1毫米
       一日最大量:195.2毫米
       一小时最大量:76.5毫米
6).最大积雪深度:2厘米
7).水文地质:地下水在地表下2.5m
8).最大冻土深度:0
十五、装修
1.装修:
外装饰按照成都市的有关文件要求:外墙不能贴面砖,故外墙全部采用外墙乳胶漆,颜色及分隔详见外墙立面图。
2.内装饰:
内墙面,顶棚:办公室及大厅内墙面为水泥混合砂浆抹面,(做法详西南J505(5604)(104))刮乳胶漆两遍,(做法详西南J302(3521))。卫生间墙面为水泥砂浆抹面,贴白色面砖,做法详西南J302(3221)。
3.楼地面:
楼梯间采用水泥豆石面层,作法详西南J302(31056)(3202),墙面,顶棚做法与办公室墙面,顶棚做法相同。
十六、门窗栏杆:
1. 办公室门规范要求门洞宽度不应小于1米,高度不应小于2米;本工程办公室门采用1米宽,2.1米高平开镶板门,满足防火规范门的宽度600毫米/百人;
2.教室门为一樘1米宽,2.1米高平开镶板门,按防火规范的要求门的开启方向均为朝向过道,,并满足防火规范当房间使用人数超过50人,面积超过60平方米时至少应设两个门,并满足防火规范门的宽度600毫米/百人;
3.厕所门均采用1米宽,2.1米高的百叶玻璃门;
4.大厅门采用地弹门,其余办公室,会议室采用夹板门,刮腻子两遍,清漆面层。窗采用铝合金窗。
5.楼梯栏杆按西南J402—3002选用表面刷灰色调和漆,具体做法详   西南J302(3513);梯栏杆做法详西南J402―45―3大样。散水宽800mm,做法详西南J802―2。
十七、尺寸:
1.办公室统一采用4.5米开间,6.0米进深,每间办公室考虑六人,每人4.5平方米的使用面积,净面积27.00平方米;满足规范普通办公室每人使用面积≥3平方米,单间办公室净面积≥10平方米。
2.教室采用8.4米开间,7.5米进深,能容纳50人的阶梯教室,平均每人房间面积1.26平方米,气容量5.29立方米,满足规范中小学教室面积定额1~1.2平方米/人,中小学教室每个学生气容量3~5立方米/人;
十八、楼梯:
本设计楼梯采用双跑楼梯
1.本教学楼设楼梯两座,按双股人流考虑,已满足建筑的安全疏散距离≤40米且人数和建筑面积均少于防火规范要求;
2.踏步:采用1:2坡度,150踏步高300踏步宽,满足规范要求;
3.梯段宽度:按双股人流考虑,每个梯段净宽1.94米,满足公共建筑≥1.3米的要求,并满足1.25米/百人的防火要求,且满足1.1米的防火最小净宽;
4.平台宽度: 教学区的两座楼梯的楼层平台为1.2米,休息平台均为2.0米净宽;满足平台宽度不得小于梯段宽度;
5.梯井宽度:120毫米,满足规范60~200毫米的要求;
6.栏杆扶手尺寸:栏杆取1100毫米高度,满足规范不小于900毫米的要求,以后楼梯建筑做法做好后,楼梯的净高度为1050mm;扶手为木制矩形扶手,截面尺寸高50毫米宽80毫米,立柱为Φ20钢筋;教学楼左边楼梯中间休息平台处为洞口,采用1100毫米高的(Φ100壁厚15扶手Φ30壁厚10毫米立柱)不锈钢栏杆做围护,安全且满足规范要求;教学楼楼梯与楼层相连处栏杆也采用1100毫米高的(Φ100壁厚15扶手Φ30壁厚10毫米立柱)不锈钢栏杆做围护;
十九、走道:
1.教学区走道做交通联系和学生课间休息用,3.0米宽,满足规范对学校外廊走道的宽度要求≥1.8米,并满足防火规范对走道净宽的要求;外廊栏杆高度为1100米,满足规范要求;
2.教学区走道采用外廊的方式有利于学生课间的休息;
二十、门厅:
教学楼的门厅为开敞式净宽17.8米,进深9米,门厅160.2平方米,大于规范的0.08平方米/人×30×50=120平方米,宽度亦满足防火规范要求;
   二十一、窗:铝合金推拉窗
1.办公室统一采用2.7×1.8米的窗户,窗地面积比为1/5,满足规范要求办公室的1/6~1/8;
2.教室采用的2.6米高3.6宽;2.6高、3.9米宽的大窗户,双侧采光,窗地面积比1/2,满足规范要求;
3.教学楼窗台高1.05米,教学楼底层厕所窗台高1.85米;满足规范的私密性要求。
4.楼梯窗户满足采光通风要求,采用通窗;
5.玻璃:首层厕所玻璃采用磨砂玻璃,其它均采用普通平板玻璃;
目  录

建筑设计总说明
一.工程概况………………………………………………………1
二.建筑设计总说明………………………………………………1
三.结构设计总说明…………………………………………………7
四.结构平面布置……………………………………………………8
五.柱网尺寸确定……………………………………………………………10
荷载计算
六.重力荷载标准值……………………………………………21
七.梁、柱刚度计算……………………………………………24
八.横向水平荷载作用下框架结构的内力和侧移计算…………………27
九.横向风荷载作用下框架结构内力和侧移计算………………………36
十.坚向荷载作用下框架结构内力计算………………………………44
十一.框架内力计算……………………………………………45
1.恒载作用下内力计算……………………………………45
2.活载作用下内力计算……………………………………47
十二.横向框架内力组合…………………………………………57
1.框架梁的内力组合………………………………………57
    2.框架柱的内力组合…………………………………………58
十三.配筋计算…………………………………………66
1.梁纵向钢筋的选配…………………………………66
2.梁箍筋的选配……………………………………69
3.柱筋的选配………………………………………71
十四.框架梁、柱节点核心区截面抗震验算………………………82
十五.基础设计……………………………………………83
十六.整体结构电算…………………………………………87
附  录
     1.参考文献……………………………………………………92

参  考  文  献

1.中华人民共和国国家标准GB5009-2001《建筑结构荷载规范》         2002年3月;
2. 中华人民共和国国家标准GB5007-2002《建筑地基基础设计规范》    2002年4月;
3. 中华人民共和国国家标准GB50010-2002《混凝土结构设计规范》     2002年4月;
4. 中华人民共和国国家标准GB50011-2001《建筑抗震设计规范》       2002年1月;
5.《混凝土结构施工图平面整体表示方法制图规则和构造详图》 图集号00G101 中国建筑标准设计研究所出版  2000年7月;
6.《混凝土结构(上册)》 叶列平编著   清华大学出版社   2002年1月;
7.《混凝土结构设计》 周克荣、顾祥林、苏小卒编著   同济大学出版社   2002年3月;
8.《土力学地基基础》陈希哲编著  清华大学出版社    1997年1月;
9.《建筑抗震设计》郭继武编著   中国建筑工业出版社   2002年6月;
10.《多层及高层建筑结构设计》方鄂华编著   地震出版社   1992年12月;
11.《结构力学》李廉锟编著   高等教育出版社   1996年5月;
12.《建筑设计资料集》3、4、5   中国建筑工业出版社   1994年;
13.《房屋建筑学》李必瑜编著   武汉工业大学出版社   2000年2月;
14. 《结构平面计算机辅助设计软件PMCAD》中国建筑科学研究所PKPMCAD工程部编著 2000年4月;
15.《建筑工程CAD》赵惠娟编著   西南交通大学出版社   1996年10月;
16.《西南地区通用民用建筑配件图集 屋面》西南J212-1  贵州建筑设计院主编   1998年;
17.《西南地区通用民用建筑配件图集 合订本2》  中国建筑西南设计院编制  西南地区建筑标准设计协作办公室出版    1991年;
18.《西南地区通用民用建筑配件图集 合订本1》  四川省建筑设计院编制  西南地区建筑标准设计协作办公室出版    1991年;
