                送风量的确定和选型及气流形式分析
送风量的确定
4.1.1送风量的确定
本次设计中,以101房间为例,采用独立新风的方案,步骤如下:

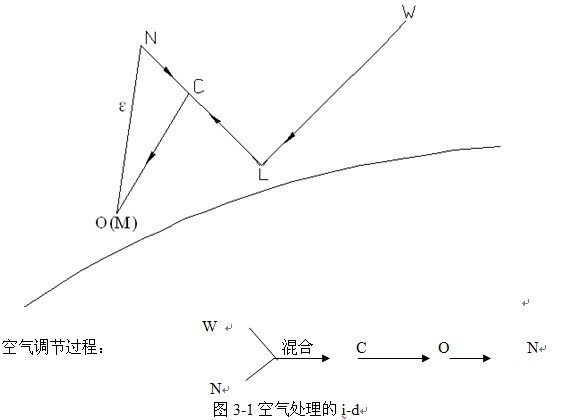

在i-d图上找出室内状态点N,室外状态点W,过N点作ε线,与 =90%线相交,得送风点O,根据iN等焓线,由新风处理后的机器露点相对湿度定出L点,连接N、L两点,由 确定C点,接C、O点。
在i-d图上根据 tn=26℃及 =60% 确定N点,再 过N点画出ε=Q/W=14891.05的过程线与 =90%线相交,即得送风状态点O,由i-d图查出O点状态参数:io=45.73 kJ/kg,do=11.64g/kg。室内空气焓值hR =60.5kJ/kg;

                               W
空气调节过程:                        混合      C          O           N

                                N
图3-1空气处理的i-d
4.1.2确定送风量
根据公式
  kg/s         (3-1)
    式中  G——送风量,kg/s;
      hR——室内状态点N点焓值,kJ/kg;
      hi——送风状态点O点焓值,kJ/kg;
    因此有:
     G=4761/1000/(60.5-48.73)=0.404kg/h
    转换为m3/h之后为:
G=0.404*3600/1.2=1214 m3 /h
  4.1.3 新风量确定
新风量的一般原则:
满足卫生要求,为了保证人们的身体健康,必须向空调房间送入足够的新风,通常每人新风量为30 m3 /h;补充局部排风量,当空调房间内有局部排风装置时,为了不使房间产生负压,在系统中必须有相应的新风量来补充排风量保证空调房间的正压要求;为防止室外空气无组织侵入,影响室内空调叁数,需要在空调房间内保保持正压,一般情况空调房间正压取5-10Pa;空调系统的新风量不应小于总风量的10%,以确保卫生和安全.,最小新风量取系统总风量的10%与满足室内卫生要求的新风量的大者,即最小新风量为1214*10%=121.4 m3 /h。
  校核换气次数
 换气次数n=G/V=121.4/8.5*3.6*5=7.9大于7符合换气要求。
选用FP-10WA型风机盘管机组,机组中档风量为1400m3/h,制冷量为8910W,均能满足要求,且风量、冷量均有足够的富余量。
房间编号 最小新风量 总风量
101 330 1214
102 330 845
103 330 845
104 330 845
105 660 2395
106 330 958
107 1320 4436
108 1980 8000
109 3300 7074
总计 8910 26612
根据上表可进行对空调箱的选型: 型号MDM0915,额定风量为25000 m3 /h,风速2.75m/s, 额风机叶轮直径560mm,最大电机功率22KW。
4.2 气流组织的形式及其选择
4.2.1 常用气流组织的形式及其使用范围
空调调房间的气流组织也称空气分布,是空调设计的一个重要环节。影响气流组织的因素很多,如房间的几何形状、送回风口的位置、送风口的形式、送风量等等,其中送风口的空气射流和参数是影响气流组织的重要因素。
4.2.2. 气流组织的形式:
(1)上送下回方式
     上送下回方式是最基本的气流组织形式。送风口安装在房间的侧上部或顶棚上,而回风口则设在房间的下部。它的主要特点是送风气流在进入工作区之前就已经与室内空气充分混合,易形成均匀的温度场和速度场,适用于温湿度和洁净度要求较高的空调房间。
(2)上送上回方式
     次种方式的主要特点是施工方便,但影响房间的净空使用,且如设计计算不准确,会造成气流短路,影响空气质量。这种布置比较适用于有一定美观要求的民用建筑。
(3)中送风
     某些高大空间的空调房间,采用前述方式需要送风量大,空调耗热量也大。因而采用在房间高度的中部位置上用侧送风口或喷口送风的方式。中送风是将房间下部作为空调区,上部作为非空调区。在满足工作区要求的前提下,有显著的节能效果。
(4)下送风
     此种送风方式直接进入工作区,为满足生产或人的要求,送风温差必然远小于上送风方式,因而加大了送风量。同时考虑到人的舒适条件,送风速度也不能大,一般不超过0.5----0.7m/s,这就必须增大送风口的面积或数量,给风口布置带来困难。此外,地面容易积聚赃物,将会影响送风的清洁度。但下送风方式能使新鲜空气首先通过工作区,同时由于是顶部排风,因而房间上部余热可以不进入工作区而直接排走,故具有一定的节能效果,同时有利于改善工作区的空气质量。
4.2.3 常见送回风口形式:
(1).侧送
侧送是空调房间中最常用的一种气流组织方式。一般为贴附射流形式出现,工作区通常是回流。对于室温允许波动范围有要求的空调房间,一般能够满足区域温差的要求。因此,除了区域温差和工作区风速要求很严格,以及送风射程很短,不能满足射流扩散和室温温差衰减的要求以外,通常宜采用这种方式。
(2).散流器平送和下送
散流器平送和侧送一样,工作区总处于回流,但送风射流射程和回流的流程都比侧送短。空气由散流器送出时,沿着顶棚和墙形成帖附射流,射流扩散较好,区域温差一般能满足。散流器下送,只有采用顶棚密集布置向下送风时,工作区风速才能均匀,有可能形成平行流,对有洁净度要求的房间有利。
(3).喷口送风
喷口送风是大型体育馆、礼堂、剧院、通用大厅以及高大空间等建筑中通常采用的一种送风方式。由高速喷口送出的射流带动室内空气进行强烈混合,使射流流量成倍的增加,射流截面不断扩大,速度逐渐衰减,室内形成大的回旋气流,工作区一般是回流。由于这种送风方式具有射程远、系统简单、投资较省,一般能够满足工作区舒适条件。因此,在高大空间以及要求舒适性的空调建筑中,宜采用喷口送风。
(4)回风口
由于回风口的气流流动对室内气流组织影响不大,因而回风口的构造比较简单。常用的回风口有单层百叶风口、格栅风口、网式风口及活动蓖板式风口。回风口的形状和位置根据气流组织要求而定。
根据以上介绍,在本设计中的房间均选择采用都采用侧送风方式。
4.2.4 气流组织的计算
     根据房间所算送风量的要求,可得出出风口的面积:
              出风口面积=送风量/风速
由此可得各房间出风口的面积为
房间编号 送风量 出风口(m2) 数量
101 1214 0.3*0.3 1
102 845 0.3*0.3 1
103 845 0.3*0.3 1
104 845 0.3*0.3 1
105 2395 0.3*0.3 2
106 958 0.3*0.3 1
107 4436 0.3*0.3 4
108 8000 0.3*0.3 6
109 7074 0.3*0.3 6
