某制冷机房的设计（制冷专业毕业设计）
制冷机组及水管附件设备的选择
(一)冷水机组的简介
常见的冷水机组有四种:
1:活塞式冷水机组2:螺杆式冷水机组3:离心式冷水机组4:吸收式冷水机组.前三种都是依靠电能实现制冷循环第四种是依靠热能实现制冷循环的.对于小型冷冻站一般选用活塞式制冷机组,中小型冷冻站一般选用螺杆式制冷机组,大型冷冻站一般选用离心式冷冻机组.对于有热源的地方,考虑节省能源,一般选用吸收式冷水机组.
(二) 冷水机组的选择依据:
制冷机组的种类很多,各种机组的容量范围和性能都各有特色及最佳的使用条件,应根据用户的经济条件,效益及能耗等优劣状况进行综合分析,全面衡量.主要考虑以下几点:
1:需要的冷冻水的温度范围,供回水温差,压力等参数符合要求;
2:总制冷量与单机制冷量能适合在全年需要符合情况下安全、经济的运行;
3:节约能源,保护环境;
4:对冷却水源的水量、水质、水温、太冷却设备的可靠性.
夏季为空调系统提供7-12℃冷冻水,冬季为空调系统提供60-50℃热水。

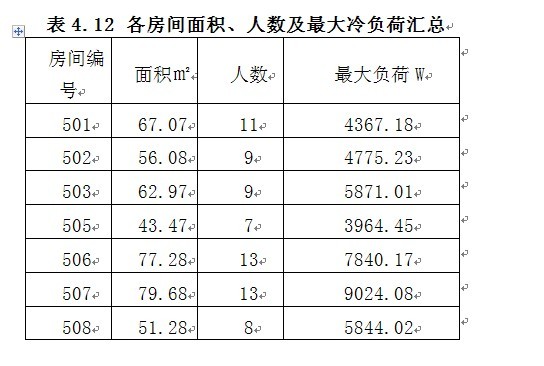

5.1确定制冷站总负荷
冷冻站的负荷是制冷设备选择的依据。一般情况下，冷冻站的设计冷负荷为：
Qt =(1+A) Qy （5.1）
Qt ------冷冻站的设计热负荷
Qy ------系统冷负荷
A ------附加系数
一般情况下 当工况设计冷量小于174.4kw时，A=0.15-0.20
工况设计冷量174-1744kw时，A=0.10-0.15
工况设计冷量大于1744kw时，A=0.05-0.07
因此Qt=(1+0.15)x1062.6=1221kw
制冷装置形式的选择：综合分析活塞式制冷机组、螺杆式制冷机组、离心式制冷机组、溴化锂式制冷机组等；还应考虑对环境的影响。
① 活塞式冷水机组：
优点：用材简单，加工容易；系统装置简单，润滑容易，不许排气装置，用高速多缸性能得到改善。
缺点：易损件多，维修复杂，维护费用高；压缸比低，单机制冷量少
② 螺杆式制冷机组：
优点：结构简单，运动部件少，易损件少，寿命长；噪音低，震动少；压缩比可达20；机组能效比高。
缺点：价格高；单机容量比离心式小；润滑系统复杂.耗油量大。
③离心式冷水机组：
优点：叶轮转速高，输气量大，单机容量大；结构紧凑，噪音低；机组能效比高，单位制冷量量指标小。
缺点：对材料强度，加工精度要求严格；离心负压系统，外壳易侵入有产生化学变化，腐蚀管路的危险。
根据用户的使用性质、调节和控制，本工程选择重庆嘉陵制冷空调设备有限公司生产的型号LSBLG617螺杆式冷水机组,名义制冷量617kw,蒸发器流量106m3/h,进出口管径DN150，冷凝器流量133 m3/h，进出口管径DN150,电机输入功率150kw,外形：长3800mm 宽 1425mm 高1990mm.选两台共同使用.
5.2冷却塔型号及台数的选择
冷却塔的作用:制冷系统和工业生产过程中产生的热量，必须导走并消耗掉。常用水作为一种将热量从冷凝器或工业换热器带走的传热介质。
5.2.1冷却塔的类型
通风式冷却塔通（自然通风式和机械通风冷却塔）、喷射式冷却塔、干湿式冷却塔。
5.2.2设备的选型
选用厦门良机公司生产的低温差标准型逆流式冷却塔LBCM-LN-3(250)
水压 50KPa ,外形 高5220 直径5180 ,电机功率11.2KW
5.3辅助设备的选择
5.3.1冷冻水泵的选择
冷冻水的流量G=266 m3/h
扬程 H=K(hf+hd+hm）
=1.2x(15 mH2O +10 mH2O)
=30 mH2O
选用IS125-100-200单级单吸清水离心泵一台,流量100m3/h 扬程12mH2O,电机功率7.5kw,转速1450r/min,口径 125-100mm。选用IS150-125-250单级单吸清水离心泵一台,流量200 m3/h，扬程19 mH2O，电机功率18.5kw,转速1450r/min,口径150-125mm。
5.3.2冷却水泵的选择
冷却水的流量G=212 m3/h
扬程 Hp=K(hf+hd+hm+hs+ho)
=1.1x(3.6+4+4+4.7)
=17.92 mH2O
选用IS150-125-315单级单吸清水离心泵一台，流量240 m3/h，扬程28mH2O，电机功率30kw，转速1450r/min，进口口径150 mm ，出口口径125 mm。选两台，一台备用。
5.3.3软化水处理器的选择
软化水量按照系统补水量来定。
G软=266x10%=26.6m3/h
选用浙江德安新技术有限公司生产的DA-2DII ,最大流量28m3/h ，进出口口径50 mm，高110长570宽25 mm。
5.3.4软化水箱的选择
容量可取15-20分钟软化水量。
V=1/3X26.6=8.87m3
选用玻璃钢组合式水箱SMC-S-2100×2100×2100，进出水管径DN25,溢流管DN40，排水管DN50。
5.3.5冷却水处理器的选择
选用FDL-300型电子水处理器一台,处理水量16-28 m3/h
5.3.6定压设备的选择
补水泵的选择：
流量：G=26.6 m3/h
定压高度：45m
选用IS100-65-200型单级单吸离心清水泵,流量60m3/h,扬程53 m。
膨胀水箱的选择：
Vp=αΔt Vs=0.17 m3 （5.2）
Vp——膨胀水箱的有效容积（即由信号管到溢流管之间高度查内的体积）,m3；
α——水的体积膨胀系数,α=0.0006L/°C;
Δt——最大的水温变化值,°C；
Vs——系统内的容水量,即水系统中管到核设备内存水量的总和,m3；
选用方形I号落地膨胀水箱一台 公称容积 0.5 m3 ,有效容积 0.61 m3 ,外形尺寸 900×900×900,溢流管 DN40 ,排水管 DN32, 膨胀管 DN25,信号管 DN20 ,循环管 DN20 .
