天津某十二层写字楼空调系统设计
摘 要：本设计为天津市某公司写字楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。
设计内容包括: 空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择;空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水利计算； 风管系统与水管系统保温层的设计；消声防振设计；等内容。
本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管—新风系统。
关键字：写字楼；中央空调；风机盘管—新风系统；性能比较。
目 录
摘要--------------------------------------------------------------------------------------------I
绪论-------------------------------------------------------------------------------------------------1-2
第一章 工程概况------------------------------------------------------------------------ 3-4
第二章 设计方案的论证-------------------------------------------------------------------5-7
第三章 空调冷负荷计算---------------------------------------------------------------8-13
第四章 风机盘管加新风系统选型计算--------------------------------------------14-16
第五章 水系统的确定----------------------------------------------------------------------17-21
第六章 空调风系统-------------------------------------------------------------------------22-27
第七章 制冷机房设备选择---------------------------------------------------------------28-30
结束语----------------------------------------------------------------------------------------------31
致谢-------------------------------------------------------------------------------------------------32
参考文献--------------------------------------------------------------------------------------------33
附 图-----------------------------------------------------------------------------------------------34
绪 论
我国暖通空调现状
进入90年代后，我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一 。90年代中期，由于大中城市电力供应紧张，供电部门开始重视需求管理及削峰填谷，蓄冷空调技术提到了议事日程。近年来，由于能源结构的变化，促进了吸收式冷热水机组的快速发展，以及热泵技术在长江中下游地区的应用。
随着生产和科技的不断发展,人类对空调技术也进行了一系列的改进,同时也在积极研究环保、节能的空调产品和技术,已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统地源热泵系统等。暖通空调技术的发展，必然会受到能源、环境条件的制约，所以能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后发展的主题。
空调的发展和前景
变频空调是目前空调消费的流行趋势。它与一般空调比，有着高性能运转、舒适静音。节能环保、能耗低的显著特点，它的出现改善了人们的生活质量。
日本作为变频空调强国，从20世纪80年代初开始到现在，变频空调已占其空调市场的90％左右。变频空调在我国发展速度相当快，不到8年时间就达到与日本先进水平同步。进入2000年，国内个别企业将直流变频技术与PAM控制技术结合应用，使空调完全进入变频空调的最高领域。它不仅使直流变频压缩机的优越性能充分发挥，更能利用数码特点，准确提高能效，达到节能51％的目的。
臭氧层破坏是当前全球面临的重大的环境问题之一，由于以前空调业所采用的传统制冷剂对臭氧层有破坏作用及产生温室效应，对大气造成破坏，因而无氟空调是众所期待的产品。近年来以海尔空调为代表的无氟空调的出现，标志着无氟空调时代的来临。
健康是空调业发展的主题之一。以前的空调采用了多种健康技术，如负离子、离子集尘、多元光触媒等，这些技术的运用使空调产品的健康性能得到了极大提升。海尔空调把负离子、离子集尘、多元光触媒、双向换新风、健康除湿等领先技术在内的高科技手段组合起来使用，发挥了巨大的威力，而未来空调进步的一个方向也就是对各种技术的灵活使用。
空调气流的舒适度是健康空调的另一个标准。传统空调的送风方式简单直吹人体，易引起伤风、感冒、头痛、关节痛等不舒适状态，因此新近推出的风可以从周围环绕，而不是对人直吹，通过改善空调送风的气流分布，令人感觉更舒适的空调——环绕立体送风、三维立体风的健康空调成了热销产品也就不足为奇了。
空调器的发展从一个侧面反映了我国居民居住环境的巨大变化，也为自身发展指明了方向。1993年以前，中国空调市场主要以一拖一为主，1993年海尔推出一拖二空调后，率先将空调业引入了一拖多时代。目前海尔一拖多空调产量突破了百万台足以证明其市场消费能力。海尔MRV网络变频一拖多中央空调的出现以及众多厂家的家用中央空调产品使得家庭中央空调迅速普及。
第一章 工程概况
本建筑是一幢十二层高的写字楼，地处天津市。天津地处我国北方地区，属北亚热带季风气候区，四季分明，夏热冬冷，春秋短暂，雨量集中，历年平均气温6℃，主导风向夏季为西南风，冬季为东北风。
本写字楼第一至五层为办公室, 采用风机盘管加新风系统，这五层的布局基本相同。每层有12间办公室，大部分办公室都配有卫生间。层高均为3.8m，建筑物总高度约为21.2m。总建筑面积约为6690m²。
本系统管线不复杂，施工方便，夏季空调和冬季供暖同用一套系统，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。一～五层办公室风机盘管加新风系统；厕所设置排风扇，保持厕所的相对负压，通过其他房间渗透补充厕所风量，再通过厕所风机排出，使厕所异味不能扩散至其他房间。正压控制的问题，为防止外部空气流入空调房间，设定保持室内5～10Pa正压，送风量大于排风量时，室内将保持正压。
该设计中采用的计算方法和数据依据主要来源于张萍主编的《中央空调设计实训教程》[1],还有其他的一些相关资料。

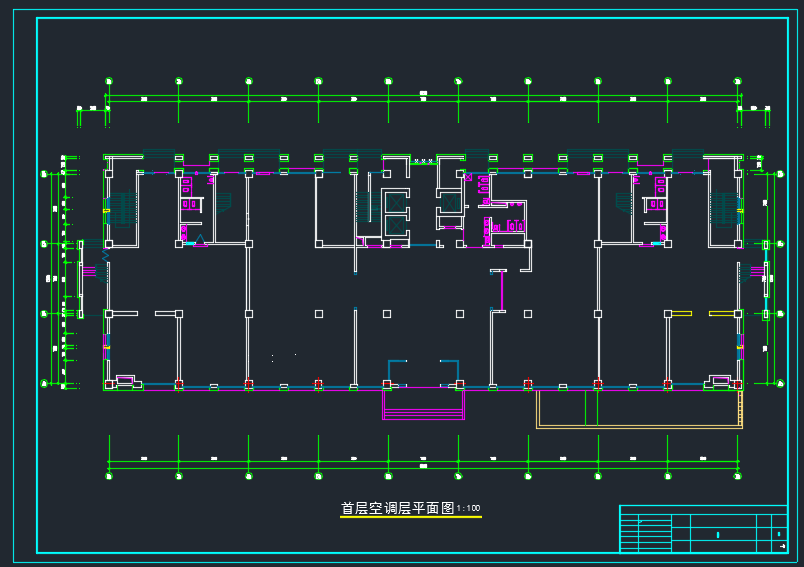

相关建筑图见附录。
该建筑物相关资料如下：
1）屋面
保温材料为沥青膨胀珍珠岩，厚度为70mm。
2）外墙
外墙为厚度为240mm的红砖墙，墙外表面为水泥砂浆抹灰加浅色喷浆，墙为厚为70mm的加气混凝土保温层，内粉刷加油漆。
3）外窗
单层钢窗，玻璃为6mm厚的吸热玻璃，内有活动百叶帘作为内遮阳。
4）人数
人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，本写字楼人员密度按每平方米0.15人估算。
5）照明、设备
由建筑电气专业提供，照明设备为暗装荧光灯，镇流器设置在顶棚内，荧光灯罩无通风孔，功率为30w/m²。设备负荷为40 w/m²。
6）空调使用时间
写字楼空调每天使用10小时，即8：00～18：00。
7）动力与能源资料
a. 动力：工业动力电 380V－50Hz;
b. 能源：由自备空调机房供给。
8）气象资料
a.表2.1 室外气象参数表
地理位置（天津） 海拔(m) 大气压力(Kpa) 室外平均风速m/s
北纬 东经 8.9 冬季 夏季 冬季 夏季
31°10′ 118°43′ 1025.2 1004.0 2.6 2.6
b.表2.2 室外计算（干球温度℃）表
冬季 夏季 夏季空调室外计算湿球温度
空气调节 通风 空气调节 空调日平均 通风
-6 2 35 31.4 32 28.3
c.表2.3 室内计算参数表
名称 房间用途 温度(℃) 湿度(%) 室内风速m/s
夏季 办公室 26 50 v≤0.25
冬季 办公室 23 40 v≤0.15
9)其他
新风量取30 m³/h.p;
噪声声级不高于40 dB;
空气中含尘量不大于0.30 mg/m³;
室内空气压力稍高于室外大气压。
参考文献
[1] 张萍.中央空调设计实训教程.北京:中国商业出版社，2002年8月
[2] 陆耀庆.实用供热空调设计手册. 北京:中国建筑工业出版社，1993年6月
[3] 郭庆堂.简明空调用制冷设计手册. 北京:中国建筑工业出版社，
1997年4月
[4] 周邦宁.中央空调选型设备手册. 北京:中国建筑工业出版社，1999年11月
[5] 电子工业部第十设计研究院.空气调节设计手册. 北京:中国建筑工业出版社，
2003年10月
[6] 岳孝方、陈汝东.制冷技术与应用. 上海:同济大学出版社，2001年7月
[7] 刘金言.给排水、暖通，空调百问. 北京:中国建筑工业出版社，2001年9月
[8] 卜增文.空调末端设备安装图集. 北京:中国建筑工业出版社，2003年10月
[9] 杨昌智、刘光大、李念平.暖通空调工程设计方法与系统分析. 北京:中国建筑工业出版社，2001年7月
[10] 赵荣义、范存养等.空气调节. 北京:中国建筑工业出版社，1994年11月
[11] 方修睦等.高层建筑供暖通风与空调设计. 黑龙江:黑龙江科学技术出版社，
2003年3月
[12] 黄利萍.通风与空调识图教材. 上海:上海科学技术出版社，2004年3月
[13] 长沙泛华中央空调研究院.中央空调工程精选中央空调. 北京:中国电力出版社，2004年1月
[14] Ventilation System, Indoor Air Quality, and Health Outcomes in Parisian Modern Office Workers.
Vincent, D.; Annesi, I.; Festy, B.; Lambrozo, J.
