某宾馆空调VRV系统设计
摘要：本次设计是针对锡山区某小型宾馆客房进行空调设计与安装的，宾馆共5层，第一层是前台大厅与餐饮区，第二三层是普通单人客房，第4层是标准房，第五层是商务客房，宾馆长20M，宽为14M。因为是民用小型宾馆，所以主要从节能与方便使用方面考虑。所以使用VRV系统。这种系统不仅方便操作，而且可以满足不同人体舒适感要求。根据房间冷负荷的不同，可以选择不同的计算方式，从而选择不同风机盘管。他们共用三台室外机，这样可以节省更多的空间，而且更节约成本。
通过本次毕业设计，可以将理论与实际更好的结合起来。能更好的运用与巩固所学的基本知识。有力的提高了我们发现问题、分析问题、解决问题的能力。
关键词：VRV系统;风机盘管;制冷负荷
Design of VRV Air-conditioning system in a Hotel in Wuxi
Abstract ：This design is aimed at the air conditioning design and installation of a small hotel room in Xishan District. The hotel has five floors, the first floor is the front hall and the dining area, the second and third floor is an ordinary single room, the fourth floor is a standard room, and the fifth floor is a business room. The hotel is 20m long and 14m wide. Because is the civilian small guesthouse, so mainly from the energy-saving and the convenient use aspect consideration. So use VRV system. This system is not only easy to operate, but also can meet different human comfort requirements. According to different room cooling load, different calculation methods can be selected, and different fan coil units can be selected. They share three outdoor machines, like this. Can save more space, and save more cost.
Through this graduation project, we can better combine theory with practice. Can better use and consolidate the basic knowledge learned. Our ability to find, analyze and solve problems is enhanced.
Keyword: VRV system;Fan coil ;Refrigerating load
前言
空调，随着社会的发展越来越普遍，人对环境的舒适度也越来越高。改变冷暖，享受环境就成为了我们暖通毕业生的目标，也是社会发展的要求。
在我们享受空调带来的舒适环境的同时，空调也会对外界环境带来一定的破坏，比如说“臭氧层的破坏”、“温室效应”等。这就需要我们在享受空调的同时要注意节能与环保，来尽可能的减少空调的使用环境的破坏。
首先，在满足人体舒适感要求的同时又要节能，就要在当今技术支持下有更好的设计，与安装。这就要求我们要严格要求自己。将本次毕业设计尽可能的节约。
这次毕业设计是对我们大学三年的检验。更是理论与实践的结合。这是给自己大学生活的答卷。
因为本人知识理论水平有限，而又缺乏实践，所以本次设计难免有一些不足之处，还望导师给予改正。
第一章 工程概况
1.1设计的目的
本次设计是锡山区某小型宾馆共5层，总面积为1400平方米，朝南。外墙为水泥砂浆砖墙白灰粉刷。

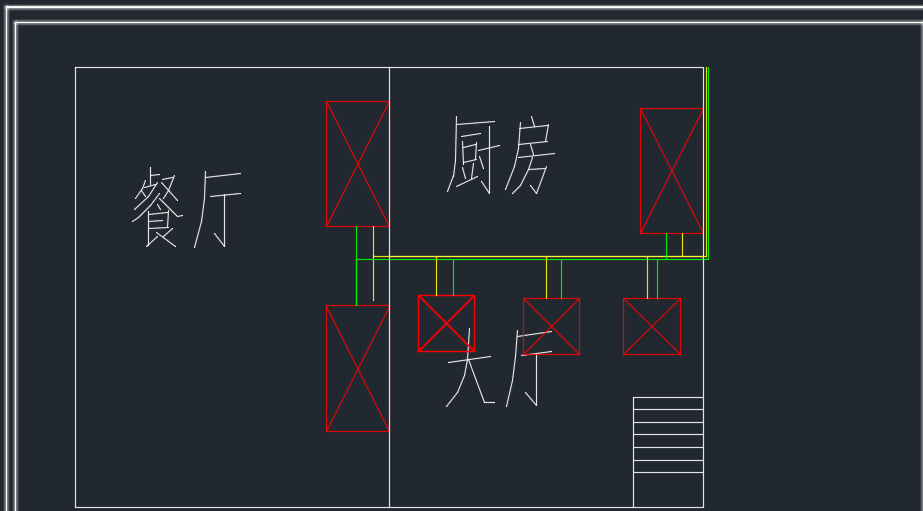

一层为大厅与休息室。二三层是普通单人客房，第4，5层是标准房与商务客房。层高一楼为5m，其余各楼层均为4m.
1.2 原始资料
地点:无锡
室外气象条件：
冬季干球温度：-4℃
夏季干球温度：34℃
冬季相对湿度：75%
夏季相对湿度：28%
室内要求计算参数：
冬季干球温度：20℃到23℃
夏季干球温度：23℃到25℃
湿度无要求
新风量：30平方米/人
正压：无要求
第二章 系统的选择
2.1 制冷的发展
人们原始的制冷方式是用天然冰进行降温与储存的。在我国和古埃及史书上都有记载。如《诗经》中就有就记载了我国使用天然冰储藏。《周礼》中也有提到天然冰的记载。这反映了我国古代就有用冰制冷的方法。也侧面反映了古代冰就有空调的用处了。
西方最早在意大利人马可波罗的游记中也对中国用天然冰制冷有详细记载。古埃及和古希腊也很早就记载了天然冰的使用。最早的人工制冰是古埃及人将清水放入盘中，通过自然界的低温，将清水制作为冷冰。这只是古人制冰的方法，但还谈不上是制冷技术。随着工业革命的开始，西方人开始机械制冰。
随着工业革命的开始西方国家陆续造出了制冷机，这使制冷技术得到关注，也得到了实际的应用。1881年美国人尼斯发明了冷库并申请了专利。这也是食物保鲜的开始。
我国制冷发现较早但发展较晚，特别是在工业领域的发展落后于西方国家。随着我国的改革开放与经济的发展，我国逐渐在住房、纺织与印刷等方面用上了空调。随着我国综合国力的提高，制冷水平越来越高，逐步用在军事国防等行业。
2.2 系统的分类及选择
2.2.1 按空气处理设备的设置状况分类
空气调节系统按空气处理设备的设置状况分类主要分为集中式空调系统及半集中式空调系统还有分散式空调系统。
（1)集中式空调系统：这种系统的特点是所有的空气处理设备以及水泵风机等制冷设备集中于一个房间中。处理后的空调经风管传送到接通各个房间。通常，把这种专门用来存放空气处理设备的房间叫做空调室或者叫空调箱。
这种空调维修方便，便于运行与管理。但不能满足不同人体需求。温度大致相同。
（2）半集中式空调系统：这种系统布局统除了有集中在空调房的空气处理设备外，还有分散在房间内的空气处理设备，其中大多为冷热风机盘管。空气先被集中处理，达到预定要求，然后在分别进入末端进行二次处理。以满足不同房间不同人群的舒适度要求。
这种空调运行检修相对方便，可以满足不同人群的舒适度要求。但初投资高成本大。
（3）分散式空调系统：这种系统的特点是将空气处理设备全部分散在房间或隔壁房间内，空调箱集空气处理设备、风机，水泵以及冷热源、控制装置于一体，形成一个非常紧凑的空调箱内。
这种空调系统使用简单，控制及运行方便，便于操作等优点，但检修与维护不便。
（4）VRV系统：这种系统是有多台室内机共用一个室内机，最高不超过1拖10。VRV系统具有操作简单，灵活方便等特点，但焊接工艺比较复杂。
2.2.2 按负担室内冷热负荷所用的介质的不同分类：
空气调节系统按冷却介质不同分类主要分为:风冷系统;水冷系统;水和空气混合制冷系统;制冷剂直接蒸发系统。
（1）全空气系统：这种系统顾名思义，是以空气为介质的空调房间
这种系统适用于热湿负荷为正值得场所。要有较多的风量。
（2）全水系统：这种系统中，通过水来当做冷热介质提供房间冷负荷的，由于水的密度比较大，所以在条件相同的情况下，水的量较小。从而节省很多空间。但是这种系统只能要求用来消除余热余湿，不能进行通风换气，因此不单独使用。
（3）空气—水混合系统：结合空气系统与水系统的优点，即减少了系统风量，又节省空间
（4）制冷剂直接蒸发系统：通过制冷剂的直接蒸发来直接负担房间负荷。有的机组制冷循环运行可以消除房间余热量与余湿量。这种系统操作简单，灵活。方便。
2.3 本次设计系统的确定
本次设计，主要从节约成本，便于操作，满足不同人体舒适度要求的方面考虑，所以选用VRV系统的多联机。
2.4 VRV系统的发展
VRV系统分为室外机、室内机、冷媒配管、制冷介质4部分。一台室外机连接多台室内机，通过控制制冷剂流量，来控制室内机的制冷量。由于多个室内机用于同一个室外机，所以节约了能源与材料。
VRV系统还有操作简单，运行平稳，安全可靠等诸多优点，得到人们广泛的认可，特别是家装行业，越来越多的家庭选用VRV系统。他不仅给人带来安全舒适的生活，更关注与我们的冷暖，注重我们生活水平的提高。
随着经济的发展，VRV与现代智能家居相匹配，达到控制简单，一体式操作，给人更多的体验与舒适。可以满足不同人们的生活需求。
当然VRV系统也是有缺点的，比如说焊接工艺复杂，要预防有制冷剂泄露的可能，还有就是大多数空调使用R22做为制冷剂，对室外环境有一定的影响。
目录
前言 3
第一章 工程概况 4
1.1设计的目的 4
1.2 原始资料 4
第二章 系统的选择 5
2.1 制冷的发展 5
2.2 系统的分类及选择 5
2.3 本次设计系统的确定 6
2.4 VRV系统的发展 6
第三章 VRV系统品牌的选择 8
3.1大金空调VRV系统 8
3.2格力空调VRV系统 8
第四章 制冷负荷计算 10
4.1负荷系数法的介绍 10
4.2 估算法的介绍 10
4.3 负荷计算 12
第五章 设备选型计算 14
5.1 VRV空调系统的设计步骤 14
5.2 空调负荷的计算 14
5.3 空调室内机的选型 14
5.4 送回风形式、风管设计 16
5.5 空调室外主机的选型 16
5.6 空调冷媒管路的设计 17
5.7 排水管的设计 20
5.8 保温与防震材料的选型 21
第六章 安装与调试 22
6.1 室内机,室外机，冷媒管的安装 22
6.2 运行与调试 23
第七章 结束语 25
参考文献 26
参考文献
【1】赵荣义.空气调节 .3版 北京：北京建筑工业出版社，1994.
【2】孙见君.制冷技术 .北京： 北京化学工业出版社，2007.
【3】李晓东.制冷原理与设备 . 北京：北京机械工业出版社，2006.
【4】田国庆.制冷原理. 北京：机械工业出版社， 2002.
【5】庄有明.制冷装置设计{M}.厦门：厦门大学出版社，2006.
【6】付小平.空调技术.北京：机械工业出版社，2005.
【7】陆耀庆.实用供热空调设计手册.北京：中国建筑工业出版社.1997
