摘要:本文是超市空调系统的设计说明,根据该超市的负荷、风系统、水系统等提出一种优化方案---即采用风冷热泵模块机组。同时考虑了苏州地区的地理、气候等各方面因数。该文包括建筑设计平面图,基本设计资料,设计计算,管路的走向和布置,方案设计说明,结束语等几个部分。通过系统设计来提高自己的专业知识能力,以及对空调设计的认识。

关键词:负荷;风冷模块;商用;苏州

The Design of The Air-cooled Heat Pump Air Conditioning Unit of TICA

Abstract:This paper is the design of air conditioning system, according to the load, the wind of the supermarket system, water system, puts forward an optimization scheme - including air-cooled heat pump unit module. At the same time, considering the geography, climate and so on various aspects of the suzhou region factor. In this paper, including building design plan, the basic design data, design calculation, piping and the direction of the layout, design specification, conclusion and so on several parts. Through the system design to improve their professional knowledge, and knowledge of air conditioning design.

Keywords: Load, Air-cooled module,Commercial,suzhou

目  录

前言 1

第一章 工程概况及设计依据

   1.工程概况 2

   2.设计依据 2

第二章 负荷计算

   1.外墙负荷计算 4

   2.窗户负荷计算 4

     3.人体散热形成的负荷计算 5

     4.空调房间湿负荷计算  6

   5.计算汇入表格 6

   6.超市1001冷负荷和湿负荷汇总 8

第三章 新风量的确定和新风负荷

   1.新风量的确定 11

     2.计算新风负荷 11

   3.设计工况下的空调总负荷 12

 第四章 空调方案的确定

   1.方案概述 13

    2.本工程空调方案的确定及系统的划分 14

第五章 空调风系统的设计计算

    1.全空气系统的设计计算 15

    2.风机盘管加新风系统的设计计算 17

第六章 冷热源的选择

    1.冷热源选择概述 21

  2.冷热源方案的比较. 21

第七章 空调系统的保温、消声和隔振

   1.保温层计算 23

   2.噪声及隔声、减振处理 23

总结...........................................................................................................................................26

致谢 27

参考文献 28

前  言

    风冷热泵机组近年来发展迅猛,在我国的长江流域、西南、华南地区有大量应用。其本身实现自动控制( 包括自动除霜) 以达到治理运行简单; 能提供制冷和制热以适应不同建筑物的使用要求,一机冬夏两用,具有设备利用率高的特点; 夏季制冷时采用空气侧换热器,无需安装冷却塔及冷却水系统,冬季制热运行省往锅炉及锅炉房投资,结构紧凑且整体性好,可放置在屋顶,安装方便,不占用建筑物的室内空间; 同时热泵能有效节省能源、减少大气污染和CO2 排放,对于节水、节能和环保等都具有重要的意义。所以风冷热泵作为一种比较成熟的高效环保型供冷供热产品,近年来在我国得到了广泛的应用,在建筑节能工程中的作用越来越大。

天加风冷式热泵机组是在吸收国内外先进技术的基础上优化设计而成,共有几十种规格型号,可以满足各种不同场所的需求。机组可以提供制冷、制热、制冷+制热水、单独制热水等多种功能。为宾馆、酒店、会所、餐厅、医院、洗浴场所等需要综合使用空调和热水的场合提供了最佳的系统解决方案。其最大的特点就是可实现模块化拼接,可以根据所需要的总冷量将66kW和100kW 两种形式的模块按照最优惠的价格任意组合。机组运行过程中的最大优势在于不仅可以根据所需冷量自行判定需要开启几个模块,而且还可以自行控制由哪几台模块运行,这样可以最大程度上均衡压缩机的使用寿命。通常空调机组的工质的冷凝,大都单纯地采用冷却水或空气冷凝,将废热排放到环境中,显然这部分热量白白的就浪费掉了,在配套技术达不到要求的年代,这也是无奈的。现在,带热回收的天加风冷式热泵机组充分利用这部分空调系统需要排放到环境的废热,将其转化为生活热水的热源,达到了节约能源的目的。冬季,机组可以单独制生活热水就相当于空气源热泵热水机组,将空气中的低品位能量利用起来,比传统的电制热和燃油锅炉更为节能效。

第一章 工程概况及设计依据

1. 工程概况

   本建筑为时代超级购物中心,位于江苏苏州市。总建筑面积13750平方米,地上部分共4层,总高度为18.6米;地下1层,总高4.6米。1层主要经营服装、化妆用品类,2层经营食品类,3层生活用品类,4层为仓库,地下室为停车场。详见下表1-1:

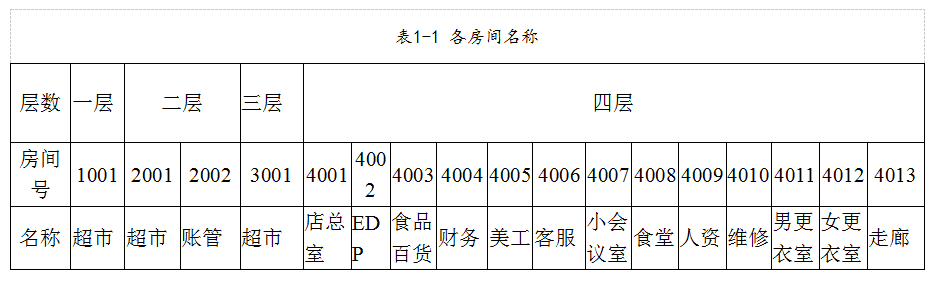

表1-1 各房间名称

层数 一层 二层 三层 四层

房间号 1001 2001 2002 3001 4001 4002 4003 4004 4005 4006 4007 4008 4009 4010 4011 4012 4013

名称 超市 超市 账管 超市 店总室 EDP 食品百货 财务 美工 客服 小会议室 食堂 人资 维修 男更衣室 女更衣室 走廊

2.设计依据

(1).室外气象参数

  苏州靠近上海市,且气候特征相似,所以参考上海市室外气象参数。上海市室外气象参数如下:

地理位置:纬度31°10’;     经度:东经—120°20’;

海拨:4.6m;                  大气压(KPa):100.53

室外日平均温度(℃):30.7;  室外计算日较差(℃):7

室外干球温度(℃):34;      室外湿球温度(℃):28.2

通风计算温度(℃):34;      室外平均风速(m/s):3.2

室外相对湿度(℃):83;      室内设计温度(℃):26

(2).室内设计参数

空调系统运行时间:9:00-21:00

夏季室内设计温度26℃,相对湿度50~65%

(3).室内人数和照明、设备负荷的设计依据

   1.室内人员数量:

超市:    0.2-0.7人/m2

办公室等:0.15-0.2人/m2

会议室:  0.3-0.5/m2

   2.照明及办公设备

           超市:      40 W/ m2       明装荧光灯

办公室等:  25W/ m2        明装荧光灯

           会议室等:  35-45 W/ m2   明装白炽灯

           办公设备:  15-30 W/ m2

           其它        10 W/ m2             明装白炽灯



一、选题简介、意义

    风冷热泵机组近年来发展迅猛,在我国的长江流域、西南、华南地区有大量应用。其本身实现自动控制( 包括自动除霜) 以达到治理运行简单; 能提供制冷和制热以适应不同建筑物的使用要求,一机冬夏两用,具有设备利用率高的特点; 夏季制冷时采用空气侧换热器,无需安装冷却塔及冷却水系统,冬季制热运行省往锅炉及锅炉房投资,结构紧凑且整体性好,可放置在屋顶,安装方便,不占用建筑物的室内空间; 同时热泵能有效节省能源、减少大气污染和CO2 排放,对于节水、节能和环保等都具有重要的意义。所以风冷、热泵作为一种比较成熟的高效环保型供冷供热产品,近年来在我国得到了广泛的应用,在建筑节能工程中的作用越来越大

二、课题综述(课题研究,主要研究的内容,要解决的问题,预期目标,研究步骤、方法及措施等)

1.  根据设计要求,填写任务书

2.  搜集资料

3.  设计和施工说明

4.  空调房间的负荷计算

5.  空调系统划分和方案的确定

6.  设备选型及布置

7.  制作成作业指导书完成电子稿

     这次设计为天加模块机空调典型工程方案的设计与分析。 本设计根据该建筑各部分的结构特点及用途,在充分考虑室内环境的舒适型、运行管理上的方便和节能等方面的基础上,对整个系统选用天加风冷模块机组 。以满足不同功能房间使用时间段人员活动的不同要求,布置灵活,高效节能。

三、设计(论文)体系、结构(大纲)

1.  工程概况及设计依据

2.  负荷计算

3.  新风量的确定和新风负荷

4.  空调方案的确定及系统的划分

5.  空调风系统的设计计算

6.  冷热源的优选

7.  空调水系统的设计计算

8.  空调系统的保温、消声、隔振

9.  致谢

参考文献

[1]申小中.空调技术[M]. 北京:化学工业出版社, 2007

[2]陆亚俊主编.暖通空调.北京:中国建筑工业出版社,2003

[3]朱立.空气调节技术,第1版,北京:高等教育出版社,2008

[4]宁夏工程技术.浅析建筑节能和中央空调节能的方法. 2006年12月第4期

[5]马最良主编.民用建筑空调设计.化学工业出版社,2003

[6]采暖通风与空气调节设计规范GB5009-2003.北京

[7]刘卫华.制冷空调新技术及进展,第1版,北京:机械工业出版社,2010

[8]全国民用建筑工程设计技术措施 暖通空调·动力. 中国计划出版社,2003

[9]赵荣义主编. 简明空调设计手册.中国建筑工业出版社,1998

[10]陆耀庆主编.供暖通风设计手册. 北京:中国建筑工业出版社,1987

[11]建筑设计防火规范(GB50016-2006).中国计划出版社
