ZY1362 玉米剥皮机设计
摘 要
在玉米分段收获时，玉米手工剥皮工序劳动强度大，费工时和误农时，且影响玉米的产量和质量，针对我国玉米收获后剥皮这个重要环节，设计出场上玉米剥皮机，它替代了传统人工剥皮的紧张劳动，减轻了人们的劳动强度，提高了劳动效率，有效地防止了因剥皮不及时而造成的玉米霉烂的损失，从而给农民带来了一定的经济效益。本设计采用3对辊机型，在满足剥净率大于95%，工作效率达到1500kg/h以上的设计要求的前提下进行设计，可满足不同用户的需求，同时该机结构简单，调整方便可靠，采用电动机作为动力。为满足设计要求，主剥皮装置中的剥皮辊采用螺旋铁辊和橡胶辊组合的玉米剥皮辊，并且两辊高低配置，且可以根据玉米棒的大小不同，通过弹簧调节两辊间的距离。这避免了传统设计方法中铸铁辊对玉米籽粒的损伤，而且在结构上比传统设计的更加合理。经过设计、计算、校核，该机符合设计要求，并且剥皮装置较传统的传动系统有所改进，更适合在广大农村推广使用。
关键词：玉米；剥皮机；螺旋铁辊；橡胶辊；农业机械
ABSTRACT
At the time the corn is harvested ,the labor force of corn’s clothes taked-off by hand is very strong, wasting time and decreasing the quantity of the corn.To solve the problem of corn’s clothes taked-off that is of great importance in our country ,we designed the corn’s clothes take-off machine including the structure and the technical parameter design.It is a machine that takes off the corn’s clothes ,which has four types ,respectively meets the demand of single ,union of several and big harvest.The machine takes the place of the traditional handed-labor,reducing people’s labor strength,increasing the efficiency and preventing the corn’s damage.The structure of the machine is simple and the machine is easily adopted,reliable and of high efficient.The power of the machine can use electric motor、desel engine and the engine of three-wheeled agricultural car.This machine adopt the alternate current as the motives.The cylinder of the taked-off list is consisted of spiral iron cylinder and rubber cylinder.The spiral iron has some hurt to the seed of the corn.So this machine adopt the whole rubber cylinder.This machine is designed under the premise that must be get to 95% of taked-off rate and efficiency required no less than 1500kh/h,power no more than 3kw.To get to these requirements ,main taked-off part makes use of rubber cylinder ,and they are installed up-down.The machine can adjust the distance between the two cylinder according to the size of the corn and is more reasonable than the way of traditional design in structure.After calculation and check ,the machine meets the demand of design,and makes some improvements in the corn’s taked-off list and the way of transmission system,comparing with the traditional design.Worthwhile,it is widely applied in rural.
Key words: Corn；Peeling machine；Spiral roller；Rubber roller；Agricultural machinery
目 录
摘 要 Ⅰ
ABSTRACT Ⅱ
第1章 绪 论 1
1.1选题的背景、目的及意义 1
1.2国内外玉米剥皮机的概况 1
1.2.1国内发展状况 1
1.2.2国外发展状况 2
1.3剥皮机的设计要求及结构简介 3
1.3.1剥皮机的设计要求 3
1.3.2玉米剥皮机结构简介 3
第2章 总体方案设计 4
2.1总机的结构形式 4
2.2总统设计思想 5
2.3机架的配置 5
2.4传动系统配置 5
2.5动力参数及动力源配置的确定 6
2.6本章小结 6
第3章 剥皮装置的确定 7
3.1剥皮辊确定 7
3.1.1剥皮辊长度、直径的确定 7
3.1.2剥皮辊结构 7
3.2剥皮辊生产能力的确定 8
3.3剥皮部件的配置 8
3.4本章小结 9
第4章 执行部件及机架设计 10
4.1果穗料斗的设计 10
4.2其他执行部件的配置 10
4.3辅助执行机构设计配置 11
4.4机架、联接架的设计 12
4.5本章小结 12
第5章 传动部分设计 13
5.1玉米果穗在剥皮辊间的受力分析 13
5.2皮带传动的设计计算及校核 14
5.3齿轮的设计和校核 16
5.4轴的强度设计计算与校核 19
5.5键的选择和校核 21
5.6轴承的选择和校核 21
5.7链轮的设计 22
5.8电动机的选择 25
5.9本章小结 26
第6章 微型玉米剥皮机的保养、使用、调整及修复 27
6.1每日技术保养 27
6.2传动装置的使用和调整 27
6.3机器的保管 27
6.4工作部件损坏的修复和调整 28
6.5本章小结 28
结 论 29
参考文献 30
致 谢 32
第1章 绪 论
近年来，随着农业机械化生产要求的越来越明显，玉米种植在世界农业种植科目中一直占有很大的比例，面对其收获过程的复杂程度，为满足其生产发展需要世界各国都进行了相关技术的科研。
1.1选题的背景、目的及意义
设计微型玉米剥皮机，它可以替代传统人工剥皮的紧张劳动，减轻人们的劳动强度，提高劳动效率，有效地防止因剥皮不及时而造成的玉米霉烂的损失，从而给农民带来了一定的经济效益。但是，现有的剥皮机一直存在剥净率偏低，破损率偏高的问题，且目前尚无性能优越性的产品，尤其缺乏适于玉米的中小加工企业及家庭用的的小型玉米剥皮机具。
因此研究设计实用性微型玉米剥皮机具有一定的现实意义。同时，玉米剥皮机不但能解决农民的当务之急，而且具有广泛的市场，又极易推广。家庭用的小型玉米剥皮机占地空间小，运输、使用较为便易，成本较低，有较好的实用性和经济性。
1.2国内外玉米剥皮机的概况
1.2.1国内发展状况
我国从60年代开始研制玉米剥皮装置，60、70年代是仿制阶段，80年代进行关键部件的攻关，90年代以后有了较大的进展，到现在，玉米剥皮机的发展已经达到了一定的水平。目前玉米剥皮装置有两大类型：一类是在玉米联合收割机上加装玉米剥皮装置，另一类是单独的玉米剥皮机。如由黑龙江省赵光机械厂生产的4YB-4型自走式玉米联合收割机一次完成四行玉米果穗的摘取、剥皮、储粮及茎秆的切碎还田等田间作业，苞叶的剥净率>85%，总损失<3%。中国收获机械总公司藁城联合收割机厂开发的成功富路牌玉米剥皮机，配备磁动力为3KW的电机，剥净率大于90%，破损率和损失率小于1%。吉林省白城市农机研究所，研制出全橡胶花瓣型玉米剥皮机，主动轴两端的轴承座不在同一水平面上。由于主动轴上设有螺旋条和橡胶钉，传动轴上装有多个橡胶轮，主动轴和传动轴相互配合，剥皮装置能够均匀地把已进入机内的果穗，分配到两对相对旋转的剥皮轴之间，并在果穗自身旋转的情况下，顺利向前推进，在行进中，被剥皮爪撕开苞叶，并在瞬间被旋转轴辗压住苞叶向下拉，而完成剥离之目的。同时该机与3kw三相电机或小四轮拖拉机配套，剥净率达到95%左右。吉林省农机研究所与四平农机工程机械制造有限公司联合研制玉米剥皮机，于1997年设计出了6YBJ-2型玉米剥皮机，经过不断发展于2007年研制出的6YBJ-4B型玉米剥皮机，采用的螺旋凸棱全橡胶剥皮辊，以获得国家实用性专利。
目前，由黑龙江省畜牧机械化研究所研制开发了5BY-7.0型玉米剥皮机、四平农民乐机械制造有限公司生产的新型玉米剥片机、四川顺风农机具生产的2011款玉米剥皮机和吉林农业工程职业技术学院设计出了6YBJ-2型高效风清玉米剥皮机都取得较好的经济效益。现在针对玉米加工生产的特点，结合国内外一些剥皮机与脱粒机的研究成果，进行摩擦式玉米剥皮机的设计研究，达到了一定预期的目标。于此同时，随着国民经济的发展，农业向产业化，集约化，订单化农业方向发展是必然走势，发展玉米剥皮机已经成为玉米收获机械化发展的有效途径之一。
1.2.2国外发展状况
国外玉米剥皮机的研究与生产技术已经成熟，目前美国、德国、乌克兰、俄罗斯等西方国家，玉米的剥皮（包括籽粒和秸秆青贮）已基本实现了全部机械化作业。由于其种植方式多为一年一季种植，剥皮时玉米籽粒的含水率很低，大多数国家均采用玉米摘穗并直接剥皮的剥皮方式。
美国的John Deere 公司、Case公司、德国的Mengle公司、道依茨公司等的玉米联合剥皮机，绝大部分是在小麦联合剥皮机上换装玉米割台，并通过调节剥皮滚筒的转速和剥皮间隙进行玉米的联合剥皮。如美国Case公司的联合剥皮机换装玉米割台，一次作业可完成玉米摘穗、剥皮的作业，剥净率大于95%，破损率和损失率小于1%。美国的John Deere 公司设计生产的玉米剥皮机采用单相交流电动机作动力，剥皮装置中剥皮辊一般有螺旋铁棍和橡胶辊组成，铁棍对籽粒有严重损伤，所以本机采用全橡胶辊。在主要剥皮装置采用全橡胶的玉米剥皮辊的同时，并且两辊高低设置，且可以根据玉米棒的大小不同调节两辊间的距离，可以满足剥净率达到95%以上。 德国的道依茨公司生产的联合玉米剥皮机，在行进中，被特制的剥皮爪撕开苞叶，并在瞬间被旋转轴辗压住苞叶向下拉，而完成剥离之目的。工效0.85～1.25万个/h，剥净率85%～95%，破碎率低于1%，损失率低于2%。能够很好地完成玉米剥皮作业，替代手工操作，提高工作效率。乌克兰赫尔松康拜因联合剥皮机制造公司的KCKY-6型玉米剥皮机，可以进行摘穗—果穗剥皮—青贮联合作业，适合大部分地区的农艺要求。
1.3剥皮机的设计要求及结构简介
1.3.1剥皮机的设计要求
根据设计任务书的要求，微型玉米剥皮机是一种剥去玉米表皮的专用机械。这种机械主要针对农村的广大的农民用户使用，所以此机械必须具备如下的特点：
1.操作简单，便于广大农村用户的使用，零部件尽量采用标准件，便于安装和维修。
2.整机安装，结构简单，成本低而且动力的选择要符合农村的实际情况。
本机还应有较高的生产效率，较低的籽粒破损率，较高的剥净率。
3.性能指标要求：苞叶剥净率要求达到底93%以上，而在剥皮过程中脱粒 率＜1.5%，并尽量减少籽粒脱落。
4.经济指标：尽是降低成本，增大工作时生产效率。每对剥皮辊的生产率为1500KG/h,同时根据不同用户的需要有两对辊、四对辊、八对辊等不同机型。
1.3.2玉米剥皮机结构简介
玉米剥皮机主要由剥皮机构、压送器和果穗分布装置等组成。
（1）剥皮机构主要部件为剥皮辊，其作用是清除茎叶混合物和剥掉果穗苞皮。其原理是相对旋转的一对辊子抓取并剥掉在其上运动的果穗的苞皮，同时把苞皮和茎叶混合物拽到辊下，剥掉苞皮。剥皮辊间隙是由压缩弹簧来保证的，不用经常调整
（2）压送器对改善果穗剥皮质量，提高剥皮装置生产率是极其重要的，它把果穗压向剥皮辊表面，从而增大剥皮辊对果穗的磨擦力，并促使苞皮蓬松和使剥皮辊更好地抓取苞皮，而后周期性地放松压向剥皮辊上的果穗，以使其能绕轴转动，从而使果穗四周的苞皮与剥皮辊接触，促使果穗在剥皮时翘起来，这样有利于避免果穗端部掉粒。因本机采用全橡胶剥皮辊，辊面带有螺旋凸棱，左右辊互相啮合，成对使用，由于橡胶磨擦系数较大，因此不必另加压制器。
（3）分布装置的作用是把果穗沿剥皮机构均匀分布，并使果穗轴线沿着沟槽，本机采用的手动送料装置，其进料斗的滑板具有分布装置的功能。另外设计美观实用的机架和机体，通过合理的配套，组装，和改良就可设计出经济实用的玉米剥皮机。
该机结构简单，调整方便，性能可靠，生产效率高。此种机械的研制成功，大大减轻了农民的劳动负担，为广大的农民节省了大量的时间，降低了劳动强度，成为农民致富的途径之一。

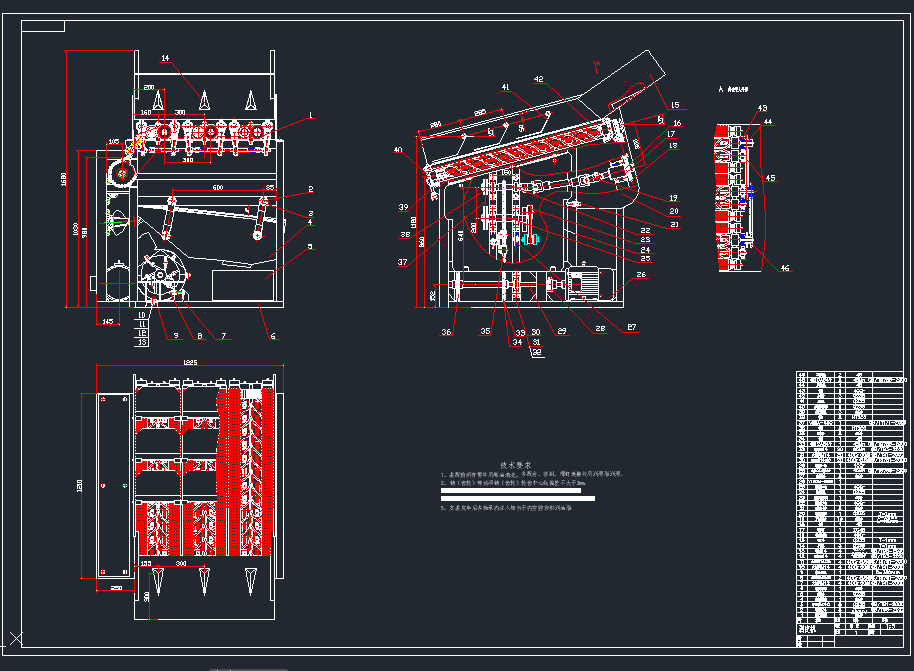

第2章 总体方案设计
2.1总机的结构形式
采用人工上料，人工喂入，机械剥皮，最终使果穗和表皮分离。在这过程中之所以采用人工上料和人工喂入主要是如果采用自动喂入会使机器的成本和造价会大大地提高而农民对这种机械由于价格的增设而使购买力下降。配套动力源采用Y系列三相电动机，主要工作部件选用铸铁-橡胶的玉米剥皮辊，传动部分使用链轮传动和直齿轮传动。
在设计过程中也曾考虑过采用自动喂入，但这种机械虽然在效率上有所提高，但同时它也将提高机器的成本，从而使购买力下降。而采用人工喂入虽然不如自动喂入效率高，但也比手工剥皮有很大的提高，而且适合大多数农民的经济能力。之所以采用Y系列电动机，是因为Y系列电动机是目前最常使用的，而且价格合理。剥皮部件采用全橡胶的剥皮辊，不但不影响剥净率而且由于橡胶比较有弹性不会损伤籽粒。传动部分由于该机构比较简单所以选用直齿轮即可。
剥皮机主要核心部件是剥皮装置，传统式剥皮装置采用全铸铁螺旋齿辊，两对辊的中心距a=66.75mm,且两对辊形成一个槽形，一般采用二对或四对辊，为增加玉米穗与辊子的压力，在剥皮辊的上方配有二组或三组压制器，多年来的实践证明，这种辊型的剥净率最高能达到85%，籽粒破碎率高达2%，这是玉米剥皮机不能推广的主要原因。
94年通过实验研究，设计出一种采用一支铸铁螺旋齿辊和一个橡胶螺旋剥皮辊配对使用，橡胶辊采用橡胶制成，辊面带有螺旋凸棱，左右辊互相啮合，成对使用，由于橡胶磨擦系数较大，因此不必另加压制器，且橡胶面有弹性，不损伤籽粒，并在轴线方向上布置有螺距为2m的螺旋线，果穗能沿向下滑，再加上与支架本身的倾角，使果穗能自动进入下料斗，生产率较高，该装置已获得国家实用型专利（专利号：942250133）新产品，2003年通过试验再次改良了剥皮辊的结构，在辊体的凹陷部设有刚性的剥皮抓丁，抓丁的端部高于辊的外表面，在剥皮过程中，由剥皮抓钉首先将果穗的苞叶撕开，相对旋转的两对辊将苞叶撕开辗住，靠两辊的旋转力拉开苞叶，使之与果穗分离，从而达到剥皮的目的，更有效的提高了剥净率，该装置也已2006年获取国家实用新型专利（专利号：0520082352.2）直接利用剥皮装置专利技术，配以传动系统、机架、动力源及上下料斗等部件组成。
