日处理500吨玉米糖渣饲料的车间设计
摘 要
玉米糖渣是制糖过程中的副产品，在发酵过程后可获得，具有口感甜，动物口感性好的特点。玉米糖渣的营养成分丰常丰富，其成分主要含有丰富的蛋白质、葡萄糖、多种维生素、粗纤维、脂肪等,对于喂养动物来说是非常好的的理想原料，用玉米淀粉糖渣代替玉米生产饲料，可降低饲料生产的成本。随着养殖业的发展，对于饲料的需求量将会越来越大，因此利用玉米糖渣生产饲料不仅使资源得到有效利用，而且还增加了企业经济收入。本次设计是利用玉米糖渣生产饲料的车间设计，首先是要明确玉米糖渣生产饲料过程中所需哪些设备，再确定设备对物料的处理先后进行排序，从而得到玉米糖渣生产饲料工艺流程。然后根据饲料的产量以及物料先后经过设备的处理顺序，进行物料衡算、热量衡算。并利用通过计算所得到的数据，进行设备选型。选择经济上合理、技术上先进、适合此流程的设备。再根据设备的规格以及工艺流程的特点，进行车间布置。
关键词：玉米糖渣 饲料 工艺流程 车间布置
Abstract
Candy corn slag is a by-product of the sugar refining process. After the fermentation process can be obtained, with sweet taste and animal taste good. The nutrient of corn sugar dregs Chang Feng rich, its composition mainly contains rich protein, glucose, vitamins, crude fiber and fat, for feeding animals is very good ideal raw material, with corn starch cake instead of corn for the production of feed.can reduce the cost of feed production. With the development of the industry, the demand for feed will be more and more big, so the use of corn sugar residue to produce feed not only make the resources to be used effectively, but also increase the economic income of enterprises. This design is using corn sugar residue feed production workshop design, the first is to clear corn sugar residue in the production of the feed in which devices, and then determine the equipment for processing of materials has sort to get corn sugar residue feed production process. Then, according to the output of the feed and the processing sequence of the equipment, the material balance and heat balance calculation are carried out. And using the data obtained through the calculation, equipment selection. Select economically reasonable, technically advanced, suitable for this process of equipment. According to the specifications of the equipment and the characteristics of the process flow, shop floor layout.
Key words: corn sugar residue feed the process flow shop floor layout
第一章 绪论
1.1引言
窗体顶端
我国种植玉米面积广阔，具有丰富的玉米资源,工业上利用玉米生产淀粉糖是玉米深加工的主要途径之一。现在,已经有很多利用玉米生产玉米糖制品的企业，在全国各地玉米制糖加工厂应运而生。在制糖工艺中,基本上每生产一吨成品糖浆就要产生大约0.4吨的玉米糖渣，所以利用玉米糖渣生产饲料，已成为企业发展经济的方式之一。伴随着社会飞速的发展与进步，企业越来越注重对于资源的最大利用率。使成本在生产过程中获得最大的利润，已成为企业发展的新趋势，玉米在制糖发酵过程后，所形成的糖渣，可以用来制备饲料，从而获得更多的经济效益。通过玉米糖渣生产饲料优势在于，玉米糖渣营养丰富， 玉米糖渣主要含有丰富的蛋白质、脂肪、葡萄糖、多种维生素、粗纤维等，可以用来制作优质饲料。并且玉米糖渣生产的饲料具有口感甜、动物适口性好的特点。因此在动物性饲料中具有比较好的优势。并且现今随着许多大型的牛、羊、鸡等饲养企业的发展，对于饲料具有巨大的需求量，因此利用玉米糖渣生产饲料，将拥有广阔的市场前景。
1.2设计内容
本次设计主要包括工艺流程的设计、工艺计算、设备的选型、车间布置的设计、厂区布置设计以及管道的设计与布置。本次设计所有的项目都以工艺设计的基本原则为基础，以提高玉米糖渣利用率，增加企业经济收入，发展循环经济为目的。
第二章 玉米糖渣饲料的生产工艺、流程图、物料平衡图
2.1玉米糖渣饲料车间的生产工艺

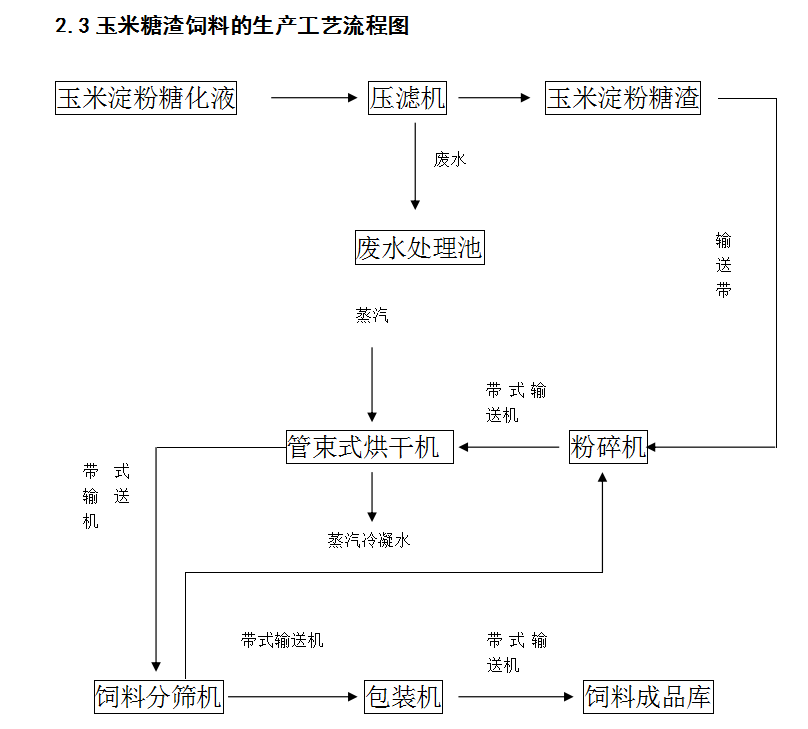

本此车间设计的主要工艺是处理500吨玉米糖渣饲料的车间设计，?是指在以玉米为原料制造玉米淀粉糖的生产过程中，形成的糖渣制备饲料的生产车间设计。车间从玉米糖渣过滤开始，原料经过板框压滤后行成渣饼，所形成的渣饼输送到烘干工序烘干，经过烘干后的物料输送过粉碎工序粉碎，经过粉碎后的物料再输送到分筛工序分筛后，经包装工序包装入库。
2.2工艺流程图与物料平衡图设计
2.2.1工艺流程设计原则
生产工艺流程设计是车间设计的基础，对于饲料车间工艺设计来说，所设计的工艺流程要满足生产的要求，流程中的设备满足实际需要，工艺流程图是指导企业建厂的关键，工艺流程的设计要把产量、成本、生产效率、建设资本、清洁等因素考虑在内，是工艺流程经济、安全、高效、可靠。
2.2.2物料流程图内容
物料流程图是在工艺流程图的基础上，完成工艺计算后，在工艺流程图中表示物料流向及其成分含量变化的流程图。
2.2.3带控制点的工艺流程图
本次设计是带控制点的工艺流程图的初步设计，它所表示的是物料流向、物料管道及介质流向、阀门等及其编号的一种工艺流程图。
2.2.4带控制点的工艺流程图视图内容
（1）图形：在工艺流程图中设备以及各附件的大体轮廓，从上到下，从左到右，依次在同一平面上展开。
（2）图例：符号、代号及其他标注说明。
（3）标注：把设备的名称编号、阀的名称编号、以及管道的名称等标注在图中。
（4）标题栏：主要填写图名、专业、设计阶段等内容。
2.2.5带控制点的工艺流程图表示方法
（1）比例：绘图一般比例选择1:100或1:200，对于有些比较简单的工艺流程，也可以选用比例为1:50.
（2）图幅：根据设计车间的需要选择合适的图幅，分为基本幅面和加长幅面两种。
2.2.6带控制点的工艺流程图设备画法
（1）图形：只需画出设备的主要轮廓，用细实线绘制，工艺管道用粗实线绘制，辅助用中实线，仪表管则用细实线或细虚线。对于有些过大或过小的设备，可以适当的放大或缩小比例，让流程图更加美观。
（2）相对位置：对于设备的相对位置，可以不按期相对位置来画，一般按比例绘制。
（3）相同设备或系统：对于相同设备或系统，我们可以只画其中的一个，然后用双点划线表示省略的部分。
2.2.7设备和管道标注
对于设备的标注，设备位号可以由设备分类代号、工段序号、设备序号等组成，不同的设备可用“001、002”等表示，重复的设备可以在设备位号后加“a、b、c、d ”等，例如001a、001b。可以用“A、B、C”等表示设备分类代号或工段序号。管道标注，要有物料代号、公称直径、管段序号等。对于设备的标注和管道标注，无论在流程图还是平面图都应一一对应。
目录
摘 要 1
Abstract 1
第一章 绪论 2
1.1引言 2
1.2设计内容 2
第二章 玉米糖渣饲料的生产工艺、流程图、物料平衡图 2
2.1玉米糖渣饲料车间的生产工艺 2
2.2工艺流程与物料平衡图设计 3
2.2.1工艺流程设计原则 3
2.2.2物料流程图内容 3
2.2.3带控制点的工艺流程图 3
2.2.4带控制点的工艺流程图视图内容 3
2.2.5带控制点的工艺流程图表示方法 3
2.2.6带控制点的工艺流程图设备画法 3
2.2.7设备和管道标注 4
2.3玉米糖渣饲料的生产工艺流程图 4
2.4玉米糖渣饲料的生产物料平衡图 5
2.5物料处理工序 5
第三章 物料衡算与热量衡算 7
3.1物料衡算与热量衡算意义 7
3.2物料衡算与热量衡算计算 7
第四章 生产设备的选型 9
4.1生产设备 9
4.1.1生产设备选型依据 9
4.2生产设备选型种类 10
4.3设备汇总 12
第五章 厂房选址与布局 13
5.1厂址的选择 13
5.1.1厂址选择的重要性 13
5.1.2厂址选择的原则 13
5.1.3厂址选择的条件 13
第六章 厂区平面布置 14
6.1厂区平面布置原则 14
6.2厂区平面布置方法 14
6.2.1厂区组成 14
6.2.2厂区划分 15
第七章 管道布置 15
7.1车间管道布置设计的任务 15
7.2车间管道布置原则 15
第八章 安全生产 16
8.1安全生产 16
6.2防火防爆 16
8.3防暑 17
第九章 环境保护与噪声防治 17
9.1饲料生产与环境保护 17
9.2环境保护的重要性 17
9.3 饲料工业对环境的污染 18
9.4“三废”的处理 18
9.4.1废水的处理 18
9.4.2废气的处理 18
9.4.3废渣的处理 19
9.5噪声的处理 19
致 谢 19
附 录 20
