太湖水务数据中心规划与实施-服务器集群管理与实施
摘要：本文先分析了数据中心的需求，传统服务器存在不够灵活等缺点，集中式存储架构管理人员需要掌握很 多技术、成本高，所以我们通过采用思科的超融合系统组件数据中心，其超融合系统采用了超融合存储架构、思 科的 UCS 系统，解决了传统服务器和集中式存储架构存在的缺点，支持独立的资源拓展，统一管理；还介绍了超 融合交换机和节点的选择与整个超融合系统的组建。 关键词：UCS 系统， 超融合技术， 集中式存储， Cisco HyperFlex 超融合系统
ABSTRACT: Firstly, this paper analyses the demand of data center, the shortcomings of traditional servers are not flexible enough, and the managers of centralized storage architecture need to master many technologies and have high cost. So we adopt Cisco's hyper-fusion system component data center. The hyper-fusion system adopts hyper-fusion storage architecture and Cisco's UCS system to solve the problems of traditional servers and centralized storage architecture. It also introduces the selection of hyper-convergence switches and nodes and the establishment of the whole hyper-convergence system.
Keywords: UCS system， hyperfusion technology， centralized storage ，Cisco HyperFlex hyperfusion system
一、项目需求和解决方案
（一） 数据中心服务器及存储需求
随着人们用水的需求越来越大，所以自来水厂的泵站也需要快速扩建，需要对
各个泵站进行数据的采集、分析，方便进行管理，所以我们通过做这个项目，来实
现监控中心能够实现监控二次供水泵站各设备的运行状态，通过对各水厂的运行数
据、设备运行状况进行监控，保证出水达到国家要求，方便数据的采集、分析、处
理，进一步深化管理，提高经济效益。数据中心服务器要支持软件定义网络功能，
要有多个端口，端口可配置为万兆 IP、iscsi、fc san,支持无状态计算功能、拓扑
自动发现、侦测链路故障，具有日志和报警功能，可形成双机热备这一种模式，这
里所讲的双热机备份就是指：一台主机为工作机正在使用的，另一台为备份机，在
系统能够正常运行的过程中，工作机为信息系统提供支持，备份机监视工作机的运
行状态，当发现工作机出现故障时，备份机能够及时的接管工作机的任务，保证系
统能够正常的运行，当工作机恢复正常时，会接管当前的工作，恢复正常时的工作，
备份机才恢复成以前的状态，监视工作机。管理人员可以通过图形化的方式管理设
备。管理人员可以简化管理，数据中心服务器的基本设施配置起来可以简化复杂程
度，减少管理人员的配置时间，能够在最低的程度下减少物理资源设施的调度，使
维护或者管理起来的难度和花费时间人力的成本大大降低；通过这次的设计我们需
要达到使得物理资源能够按照客户的需求或者其他的原因随心所欲的去调度，使的
物理资源能够在最大的限度下去使用，使得资源利用率达到最大化，提高使用效率，
即能够实现总硬件资源占用量降低，虽然资源占用量降低了，但并不影响每个业务
需要用到的资源，反而更充分的去保证资源能够被客户利用。
存储要具有分布存储功能，可组成一套集群系统，可支持拓展，也支持软件定
义存储，可配置多 DataStore，配置瘦供给功能，压缩和重复数据删除等数据优化技
术，配置双副本、3 副本同步数据复制功能，实现高级数据保护。能安全可靠的实现
对历史数据的采集、存储、处理，最大限度保证数据的安全，存储需要包括重复数
据的删除、压缩，自动简单配置、节省空间的快速克隆，以及快照等功能，能够通
过更过的数据空间拓展去提高资源的利用率，优化性能和提高灵活性，并根据集群
的拓展需求去重新调整数据的放置，简化配置的方法，提供数据的虚拟化，存储和
数据能够通过一些虚拟机监控程序工具去进行管理。
（二）传统服务器存在的缺陷及解决方案
传统服务器缺陷大概来说安全性能需要额外设备维持，不够灵活，维修时间长，
成本高等等。
服务器从字面上理解就是服务的意思，它其实也是一种设备，是提供计算机服
务的设备；传统服务器有产权，比如在现实生活中，我们在小区里面需要买一个车
库，小区里面有好多车库，我们需要花钱去买一个车库，我们并不是买这个车库的
停车权，这就是是传统服务器的产权，并不是一种服务，不能合理的利用这个资源。
传统服务器的安全性能需要额外购买，通过各种技术来防御其他别人的攻击，
需要专业人员来做技术支持，部署各种安全措施，比如防火墙等措施，这样就需要
再多花费金钱去处理安全性，所造成最后的成本比较高；但是传统服务器的数据安
全性能还是比较高的，每个人的数据存储在独立的服务器上，只有本人才能访问，
就像在生活中一辆车只有一把钥匙，只有这把钥匙才能启动车辆，传统服务器跟这
个类似的原理。
目录
一、项目需求和解决方案 ................................................................................................................................ 1
（一） 数据中心服务器及存储需求 ....................................................................................................... 1
（二）传统服务器存在的缺陷及解决方案 ........................................................................................... 2
（三） Cisco UCS 系统 ............................................................................................................................... 4
（四）超融合存储（HXDP） ....................................................................................................................... 5
（五）集中式存储架构缺陷（引入超融合） ....................................................................................... 6
（六） Cisco HyperFlex 超融合系统 ................................................................................................... 7
二、设备选型 ....................................................................................................................................................... 9
（一）超融合交换机（FI6248） .............................................................................................................. 9
（二）超融合节点（HX240c-M4SX） .................................................................................................... 10
三、超融合系统组建 ...................................................................................................................................... 11
（一）地址规划 ........................................................................................................................................... 11

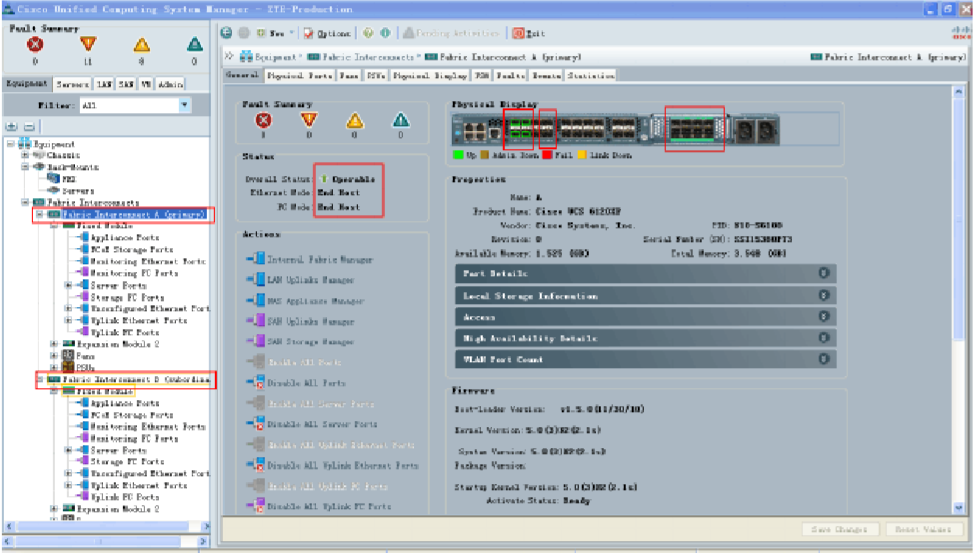

（二）超融合交换机部署 ........................................................................................................................ 12
（三）超融合节点部署 ............................................................................................................................. 15
四、结束语......................................................................................................................................................... 19
五、参考文献 .................................................................................................................................................... 20
参考文献
[1] 屠要峰.《高性能、高可靠性中兴超融合架构关键技术解析》[J].通信世界
[2] 思科.Cisco.HyperFlex HX240c M4 节点产品手册[Z].[2006]. https://wenku.baidu.com/view/
f4054d84e97101f69e3143323968011ca300f795.html
[3] 贾云洁.《军事信息网络数据备份系统的设计与实现》[D].解放军信息工程大学,2006
