中小企业网络规划设计
摘 要：现在这个时代，网络的发展非常之的迅速，大大小小的行业、公司都需要用到网络。因为网络发展的迅速，所以，作为一名网络工程师在这方面就凸显出我们的重要性了。在网络这方面发展的同时，公司和企业也需要进步，需要进行网络规划，能够让自己公司的网络能够变得与时代接轨，与时俱进。而我们作为网络工程师的一员，我们所能做的就是帮助他们来进行对与其公司的规划和建设，让他们公司的网络发展起来。在论文里第一步讲解了对于一个小型企业的网络规划，网络拓扑的设计，其次对于设备的除旧布新，以及vlan划分。接下来就是我对与一家企业的网络规划了。
关键字：网络规划；拓扑的设计；除旧布新；vlan划分
SME network planning and design abstract
Abstract：Now this era, the development of the network is very fast, large and small industries, companies need to use the network. Because the rapid development of the network, so, as a network engineer in this respect highlights our importance. At the same time of the development of the network, the company and the enterprise also need to progress, need to carry out network planning, can make their company's network can become in line with The Times, with The Times. And what we, as network engineers, can do is help them plan and build their companies and their networks. In the paper, the first step is to explain the network planning for a small enterprise, the design of network topology, followed by the depuration of equipment, and vlan partition. Then there is my network planning with a company.
Keywords: Network planning; Topology design; Blow away the cobwebs; Dividing vlan
一、绪论
现如今网络发展十分迅速，所有大大小小的公司和企业都需要依靠网络为载体进行业务往来，其中互联网企业更是将网络的作用发挥的尤为明显。所有企业一旦成立，那么第一个要做的就是进行网络规划。首先，网络规划需要使内外网互通，保证能够正常上网。其次，要考虑公司或者企业中相互连通的问题。最后，好的网络规划也可以为公司创造更加方便快捷的工作模式。

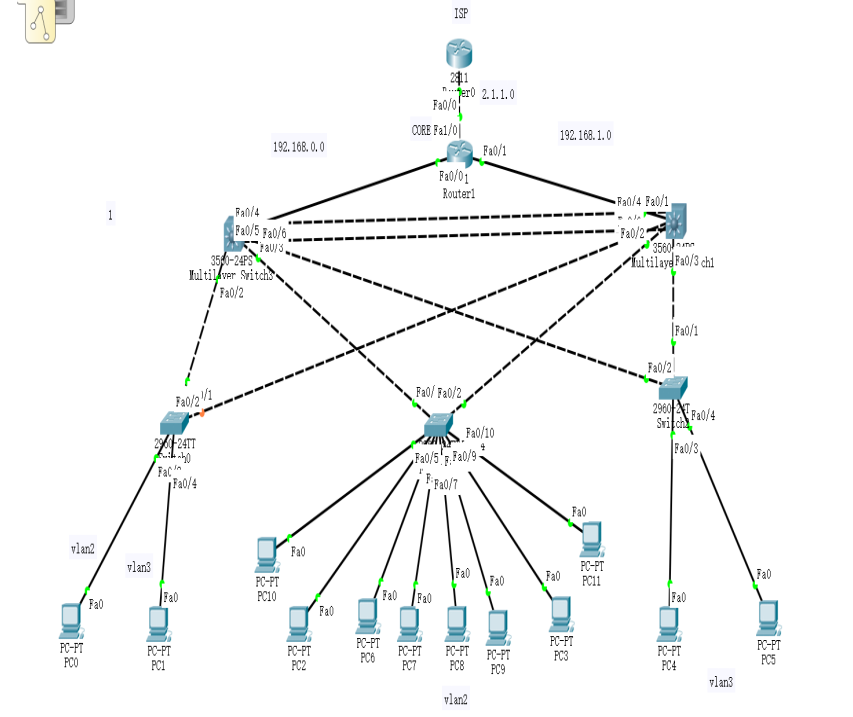

在这次的文章中，我所建立的这个网络拓扑，是一个使用了动态分配IP地址，划分Vlan，eigrp协议，以及动态路由的一套网络。再进行了布线以后，可以提高公司的工作效率和方法。在中小型企业网络规划中，一般他们需要的东西不多，并且想要减少对这方面的资金投入。所以在施工的进程里，规模会非常小，并且会很简单。但是每个小型公司都希望自己能够随着时间的推移发展的更壮大。所以在进行设计的时候，需要考虑到延展性。
所以，综上所述，对于中小型企业的网络规划，价格的便宜，设备的好使用，网络的可靠性，都是企业的需求，我们需要考虑到。所以搭建一个能够适合公司的网络是很有必要的。
二、概述
（一）网络概述
“网络”一词首次被用在电学，《现代汉语词典》九三年版里解释说：“在一个电力系统的电路或电路的一部分，由多个部件构成的用于传输的电子信号，根据一定的标准被称为网络”。
当今社会，网络的意义就是由不同节点和不同网线连接而成，体现了很多对象及它所相连的能够相互联系。但是在人们最息息相关的生活中“网络”一词称为“计算机网络”它是通过铺设的线路和一些通讯设备将不同地区以及不同地点的多台计算机系统互相连接起来，按照相同的网络协议、使用的硬件、使用的软件，最后能实现资源共享的系统。
计算机网络能实现很多功能，它主要有以下这些主要功能：
1、共享资源
在网络中最必要的功能就是资源和共享了，其中能共享的资料包含了：软件的资料，硬件的资料，以及储存在公共数据库里的各类数据资源 使用网络的用户能够在有网络的情况下 随时随地部分或全部地共享这些资源。使得这些网络中的资源能够互通、分工，并且极大的提高了系统资源的利用。
2、传输信息
在不同地域的电脑用户可以通过网络及时且高速的传递信息。交换消息，互相发送资源，使人们能够在不同地区却像在身边一样联系紧密。
3、提高系统可靠性
在计算机网络中，由于电脑之间相互通讯和发送消息的关系，以及在网络中使用一些交互设备和调整一些负载的数据、能够提高错误的容纳等技术，当计算机的一些地方出现错误时，设备的另一些部分可以主动管理这些任务。因此，和一些独立的系统相比，计算机网络具有更强的可靠性。
4、综合信息服务
在今天的提倡网络的社会中，个体、单位、图书馆、公司和校园无时不刻都在生产和处理大量的数据。这些数据可以是文字、数字、图像、声音乃至视频，可以通过在网站上寻找、处理和发送。因此，综合信息服务将成为网络的基本服务功能。
（二）设计目的
谋定而后动，网络规划在中小型企业的网络中是一项较复杂的工程，涉及面很广，包括技术问题、管理问题、组织问题、经费问题等。详细的网络设计是能否成功搭建一个网络的条件。没有设计和规划的网络一定是吧不成功的。只有按照合理的的设计才能够用最低的成本建立最佳的网络，从而达到最好的性能，提供最棒的服务。
三、介绍
（一）工作环境
某公司有八名员工，公司年收入大约200万人民币。现如今他们在郊区的一幢小房子里办公，头三年他们的运作非常成功。但是随着时代的进步，IT顾问认为未来的成功将取决于他们使用新兴技术的能力，而且公司的设备已经非常老旧，网速也很慢，还会经常出现故障，所以他建议将老旧的设备更新换代。
现有的设备及故障 ：
（1）所有计算机和服务器上的网卡都是100BasT的。
（2）二层交换机通过五类电缆连接计算机和服务器。
（3）使用的是思科交换机：Catalyst 2940。
（4）只有单独的一个Server提供文件服务、DNS、DHCP、以及e-mail服务。
（5）服务器操作系统为Windows server 2003。
（6）硬盘以及运行内存不足以来完成任务
（7）物理安全以及网络安全不够完善
（8）许多工作人员抱怨网络太慢。
（9）没有备份和冗余
（10）没有远程访问
（二）需求分析
对于该公司的系统需要变得更加安全 ，有更多的冗余、备份以及安全元素。另外，虽然所有工作人员都能访问公司数据是很好的，但是对于数据的访问应该根据工作人员的职位来分区域访问，并且当员工们需要数据时，他们应该可以从他们所在的位置能够访问到。当然还有许多同事认为的网速太慢了，我们得让公司内网与外网之间用接入高带宽的光纤。工作人员从8人增加到12人。职员及客户的资料必须时刻保持私隐。安全隐患需要完善。预算为150，000元。
现代企业的网络应该具有更全面更可靠的设计，用来实现网络通讯的通畅无阻，这样才能使得企业正常运营。伴随着互联网的发展以及现代企业的各种业务的应用逐渐转移到互联网上来，拥有一个能够畅通无阻的网络是让一个企业能够正常运营的关键。所以现在如果中小型企业网络在规划的可靠性方面得从以下几个方面考虑：
（1）设备设计的可靠性：我们需要考察网络设备是不是能实现备份和冗余，以及是否有足够的内存和储存空间来进行业务
（2）以太网链路的可靠性设计：在企业建设网络时，因为以太网链路来源于多路径的选择，需要考虑设备能否快速自愈
（3）业务设计的可靠性：在某些设备发生故障需要更换的时候，会不会对业务的正常运行有所影响。
目 录
一、绪论 1
二、概述 1
（一）网络概述 1
1、共享资源 2
2、传输信息 2
3、提高系统可靠性 2
4、综合信息服务 2
（二）设计目的 2
三、介绍 2
（一）工作环境 2
（二）需求分析 3
四、设计 3
（一）拓扑设计 4
（二）网络划分 5
（三）安全设计 6
1、物理安全 6
2、网络安全 7
（四）设备选择及报价 9
（五）综合布线 9
五、验证 12
（一）设备连通验证 12
（二）部分命令配置 14
（三）结果验证 16
六、结尾 20
致谢 20
参考文献 20
参考文献
[1] 谢希仁编著《计算机网络（第二版）》[M]. 北京：电子工业出版社 1999.
[2] 李逢天，张帆著《组建Cisco多层交换网络》[M]. 北京：人民邮电出版社
[3] 赵刚编著《Cisco网络安全宝典》[M]北京:电子工业出版社2002:109—142,21l—241.
[4] 张耀疆,陈克忠译《网络》[M]北京:人民邮电出版社2005:27--29,265—321.
[5] 周兴围,曹芳著《网络解决方案(DESGN)》[M]北京:人民邮电出版社2004:119—151.
[6] 李逢天,张帆著《组建可扩展的网络》[M]北京:人民邮电出版社2001.
[7] 王智.VLAN技术在网络中的应用[J].西北职教,2007,(5):62.
[8] 李兰崇.浅谈虚拟局域网VLAN技术[J].信息技术.2007,(3):23.
[9] 韩锐．计算机网络安全的主要隐患及管理措施分析［J］．信息通信，2014（1）：152－153．韩锐．计算机网络安全的主要隐患及管理措施分析［J］．信息通信，2014（1）：152－153．
[10] 吴素霞．分析计算机网络安全的主要隐患及管理措施［J］．电脑编程技巧与维护，2014（12）：115－116．
[11] 张晓双．浅析计算机网络安全的主要隐患及管理措施［J］．电子制作，2015（2）：165－166．
[12] 金柳柳．计算机网络安全的主要隐患及管理措施分析［J］．网络安全技术与应用，2014（8）：228．
[13] 李强．计算机网络安全的主要隐患及管理措施分析［J］．科技经济市场，2015（5）：29－30．
[14] 石岳．分析计算机网络安全的主要隐患及其管理措施［J］．信息安全与技术，2016，7（1）：99．
[15] 赵国栋．计算机网络安全的主要隐患及管理措施分析［J］．电子制作，2014（14）：117．
[16] 张征帆．计算机网络安全的主要隐患及管理措施分析［J］．信息与电脑：理论版，2015（22）：139－140．
